Гідрофікований стіл для приводної станції струга

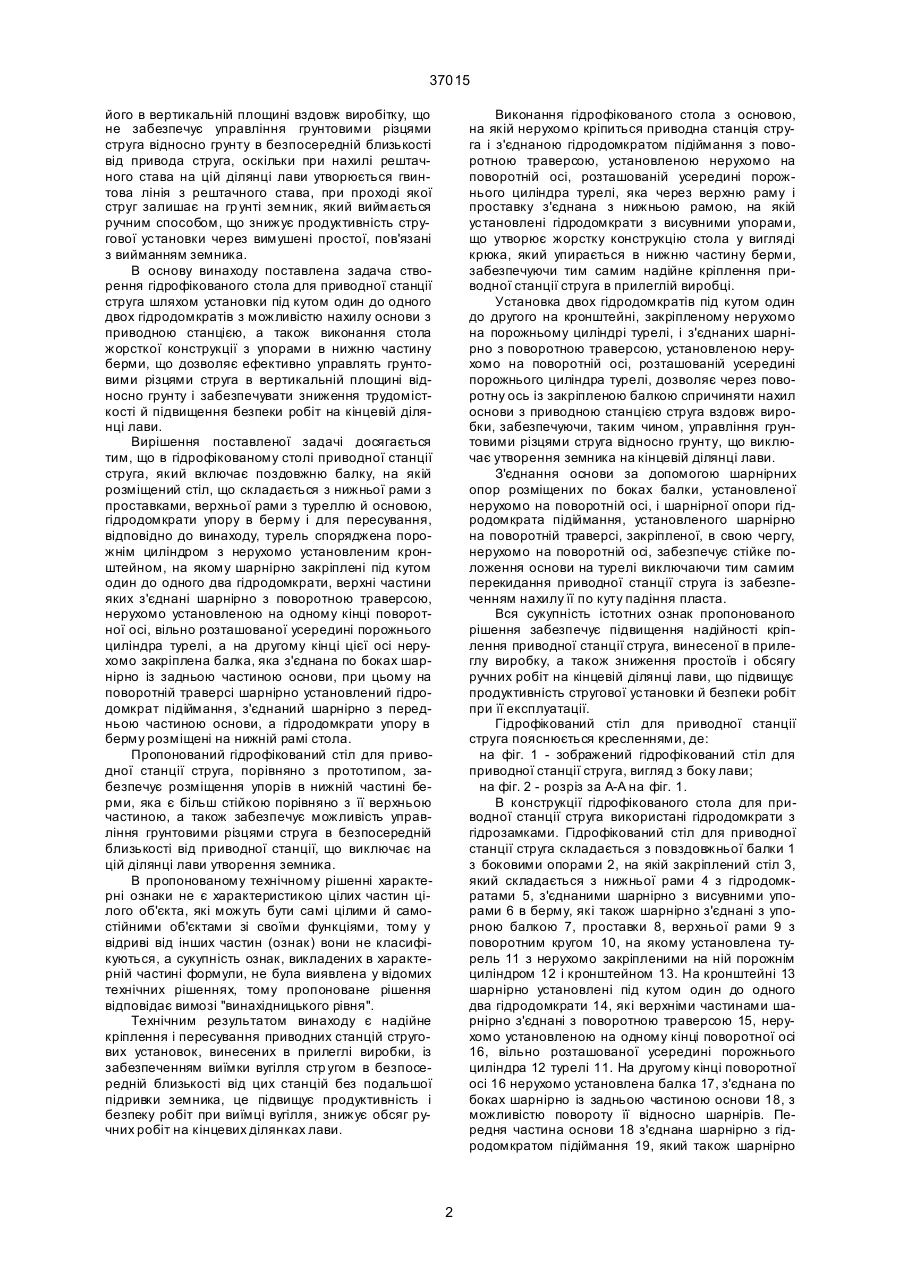

Гідрофікований стіл для приводної станції струга, який включає повздовжню балку, на якій розміщений стіл, що складається з нижньої рами з проставками, верхньої рами з туреллю й основою, гідродомкрати упору в берму і для пересування, який відзначається тим, що турель споряджена 37015 його в вертикальній площині вздовж виробітку, що не забезпечує управління грунтовими різцями струга відносно грунту в безпосередній близькості від привода струга, оскільки при нахилі рештачного става на цій ділянці лави утворюється гвинтова лінія з рештачного става, при проході якої струг залишає на гр унті земник, який виймається ручним способом, що знижує продуктивність стругової установки через вимушені простої, пов'язані з вийманням земника. В основу винаходу поставлена задача створення гідрофікованого стола для приводної станції струга шляхом установки під кутом один до одного двох гідродомкратів з можливістю нахилу основи з приводною станцією, а також виконання стола жорсткої конструкції з упорами в нижню частину берми, що дозволяє ефективно управлять грунтовими різцями струга в вертикальній площині відносно грунту і забезпечувати зниження трудомісткості й підвищення безпеки робіт на кінцевій ділянці лави. Вирішення поставленої задачі досягається тим, що в гідрофікованому столі приводної станції струга, який включає поздовжню балку, на якій розміщений стіл, що складається з нижньої рами з проставками, верхньої рами з туреллю й основою, гідродомкрати упору в берму і для пересування, відповідно до винаходу, турель споряджена порожнім циліндром з нерухомо установленим кронштейном, на якому шарнірно закріплені під кутом один до одного два гідродомкрати, верхні частини яких з'єднані шарнірно з поворотною траверсою, нерухомо установленою на одному кінці поворотної осі, вільно розташованої усередині порожнього циліндра турелі, а на другому кінці цієї осі нерухомо закріплена балка, яка з'єднана по боках шарнірно із задньою частиною основи, при цьому на поворотній траверсі шарнірно установлений гідродомкрат підіймання, з'єднаний шарнірно з передньою частиною основи, а гідродомкрати упору в берму розміщені на нижній рамі стола. Пропонований гідрофікований стіл для приводної станції струга, порівняно з прототипом, забезпечує розміщення упорів в нижній частині берми, яка є більш стійкою порівняно з її верхньою частиною, а також забезпечує можливість управління грунтовими різцями струга в безпосередній близькості від приводної станції, що виключає на цій ділянці лави утворення земника. В пропонованому технічному рішенні характерні ознаки не є характеристикою цілих частин цілого об'єкта, які можуть бути самі цілими й самостійними об'єктами зі своїми функціями, тому у відриві від інших частин (ознак) вони не класифікуються, а сукупність ознак, викладених в характерній частині формули, не була виявлена у відомих технічних рішеннях, тому пропоноване рішення відповідає вимозі "винахідницького рівня". Технічним результатом винаходу є надійне кріплення і пересування приводних станцій стругових установок, винесених в прилеглі виробки, із забезпеченням виїмки вугілля стр угом в безпосередній близькості від цих станцій без подальшої підривки земника, це підвищує продуктивність і безпеку робіт при виїмці вугілля, знижує обсяг ручних робіт на кінцевих ділянках лави. Виконання гідрофікованого стола з основою, на якій нерухомо кріпиться приводна станція струга і з'єднаною гідродомкратом підіймання з поворотною траверсою, установленою нерухомо на поворотній осі, розташованій усередині порожнього циліндра турелі, яка через верхню раму і проставку з'єднана з нижньою рамою, на якій установлені гідродомкрати з висувними упорами, що утворює жорстку конструкцію стола у вигляді крюка, який упирається в нижню частину берми, забезпечуючи тим самим надійне кріплення приводної станції струга в прилеглій виробці. Установка двох гідродомкратів під кутом один до другого на кронштейні, закріпленому нерухомо на порожньому циліндрі турелі, і з'єднаних шарнірно з поворотною траверсою, установленою нерухомо на поворотній осі, розташованій усередині порожнього циліндра турелі, дозволяє через поворотну ось із закріпленою балкою спричиняти нахил основи з приводною станцією струга вздовж виробки, забезпечуючи, таким чином, управління грунтовими різцями струга відносно грунту, що виключає утворення земника на кінцевій ділянці лави. З'єднання основи за допомогою шарнірних опор розміщених по боках балки, установленої нерухомо на поворотній осі, і шарнірної опори гідродомкрата підіймання, установленого шарнірно на поворотній траверсі, закріпленої, в свою чергу, нерухомо на поворотній осі, забезпечує стійке положення основи на турелі виключаючи тим самим перекидання приводної станції струга із забезпеченням нахилу її по куту падіння пласта. Вся сукупність істотних ознак пропонованого рішення забезпечує підвищення надійності кріплення приводної станції струга, винесеної в прилеглу виробку, а також зниження простоїв і обсягу ручних робіт на кінцевій ділянці лави, що підвищує продуктивність стругової установки й безпеки робіт при її експлуатації. Гідрофікований стіл для приводної станції струга пояснюється кресленнями, де: на фіг. 1 - зображений гідрофікований стіл для приводної станції струга, вигляд з боку лави; на фіг. 2 - розріз за А-А на фіг. 1. В конструкції гідрофікованого стола для приводної станції струга використані гідродомкрати з гідрозамками. Гідрофікований стіл для приводної станції струга складається з повздовжньої балки 1 з боковими опорами 2, на якій закріплений стіл 3, який складається з нижньої рами 4 з гідродомкратами 5, з'єднаними шарнірно з висувними упорами 6 в берму, які також шарнірно з'єднані з упорною балкою 7, проставки 8, верхньої рами 9 з поворотним кругом 10, на якому установлена турель 11 з нерухомо закріпленими на ній порожнім циліндром 12 і кронштейном 13. На кронштейні 13 шарнірно установлені під кутом один до одного два гідродомкрати 14, які верхніми частинами шарнірно з'єднані з поворотною траверсою 15, нерухомо установленою на одному кінці поворотної осі 16, вільно розташованої усередині порожнього циліндра 12 турелі 11. На другому кінці поворотної осі 16 нерухомо установлена балка 17, з'єднана по боках шарнірно із задньою частиною основи 18, з можливістю повороту її відносно шарнірів. Передня частина основи 18 з'єднана шарнірно з гідродомкратом підіймання 19, який також шарнірно 2 37015 з'єднаний з поворотною траверсою 15. До бокової опори 2 поздовжньої балки 1 закріплений гідродомкрат пересування 20, який зв'язаний гнучким зв'язком з упором, розміщеним в штреку (на кресленні не показано). Гідрофікований стіл для приводної станції струга працює таким чином. В вихідному положенні (робочому) упорна балка 7 розперта в нижню частину берми гідродомкратами 5 через висувні упори 6, які запобігають вигину штоків гідродомкратів 5. З допомогою гідродомкрата підіймання 19 установлюють основу 18 з закріпленою на ній нерухомо приводною станцією стругової установки (на кресленні не показана), по куту падіння пласта. Потім фіксують гідродомкрат підіймання 19 гідрозамком, і стіл стає жорсткою конструкцією у вигляді крюка, здатного сприймати тягові зусилля від ланцюга струга і конвеєра, забезпечуючи тим самим надійне кріплення стругової установки в прилеглому виробку. З допомогою двох гідродомкратів 14 (один працює на втягування штока, а другий - на висунення) повертають поворотну траверсу 15 разом із гідродомк ратам підіймання 19, одночасно обертаючи поворотну ось 16 разом з балкою 17, яка з допомогою двох шарнірів по боках з'єднана з основою 18, нахиляє її у вертикальній площині вздовж виробку, забезпечуючи управління грунтовими різцями струга відносно грунту, виключаючи утворення земника на кінцевій ділянці лави. Пересування стола разом з приводною станцією стругової установки здійснюють за такою послідовністю. Знімають розпір з упорної балки 7 гідродомкратами 5 через висувні упори 6, а потім з допомогою гідродомкрата підіймання 19 здійснюють підіймання основи 18 з приводною станцією над грунтом лави, щоб на пересування не впливали коливання висоти берми, після чого включають гідродомкрат пересування 20, і стіл пересувають вздовж виробку на визначену те хнологією виїмки величину. Після пересування стола упорну балку 7 розпирають в берму й роблять настройку необхідного положення приводної станції стругової установки з допомогою гідродомкратів 14, 19 з гідрозамками. З допомогою гідродомкратів 5 роблять коректування положення стола в виробку. 3 Фіг. 1 37015 4 Фіг. 2 37015 5 37015 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
