Екстрактор

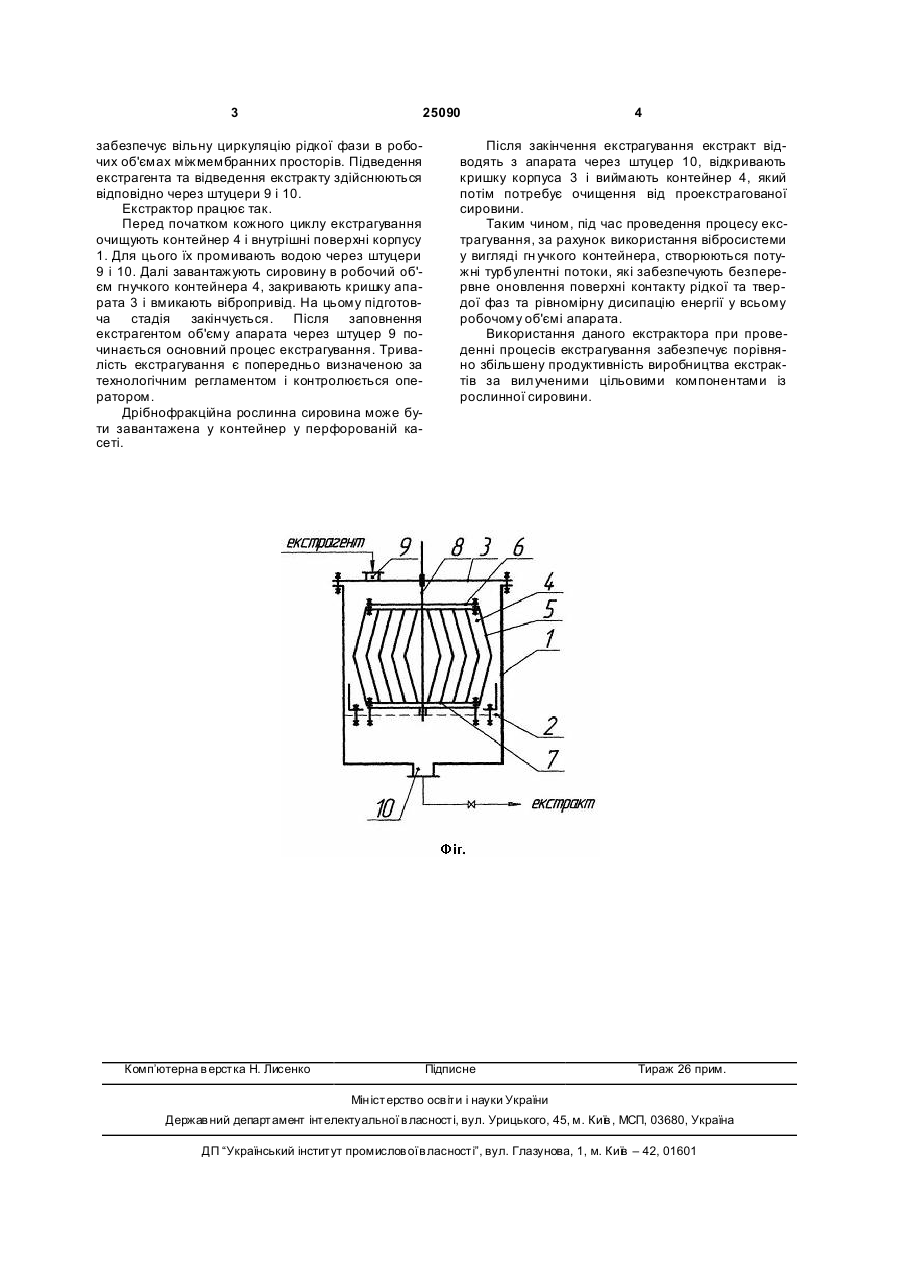

Екстрактор, що містить циліндричний корпус з кришкою та електромеханічним віброприводом, штуцери введення екстрагента і виводу екстракту та контейнер, який відрізняється тим, що контейнер виконано гнучким, зібраним із окремих стрічок та закріпленим через верхній та нижній фланці відповідно із вібруючим штоком та опорою. (19) (21) u200703028 (22) 22.03.2007 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Зав'ялов Володимир Леонідович, Попова Наталія Вікторівна (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ 3 25090 забезпечує вільну циркуляцію рідкої фази в робочих об'ємах міжмембранних просторів. Підведення екстрагента та відведення екстракту здійснюються відповідно через штуцери 9 і 10. Екстрактор працює так. Перед початком кожного циклу екстрагування очищують контейнер 4 і внутрішні поверхні корпусу 1. Для цього їх промивають водою через штуцери 9 і 10. Далі завантажують сировину в робочий об'єм гнучкого контейнера 4, закривають кришку апарата 3 і вмикають вібропривід. На цьому підготовча стадія закінчується. Після заповнення екстрагентом об'єму апарата через штуцер 9 починається основний процес екстрагування. Тривалість екстрагування є попередньо визначеною за технологічним регламентом і контролюється оператором. Дрібнофракційна рослинна сировина може бути завантажена у контейнер у перфорованій касеті. Комп’ютерна в ерстка Н. Лисенко 4 Після закінчення екстрагування екстракт відводять з апарата через штуцер 10, відкривають кришку корпуса 3 і виймають контейнер 4, який потім потребує очищення від проекстрагованої сировини. Таким чином, під час проведення процесу екстрагування, за рахунок використання вібросистеми у вигляді гн учкого контейнера, створюються потужні турбулентні потоки, які забезпечують безперервне оновлення поверхні контакту рідкої та твердої фаз та рівномірну дисипацію енергії у всьому робочому об'ємі апарата. Використання даного екстрактора при проведенні процесів екстрагування забезпечує порівняно збільшену продуктивність виробництва екстрактів за вилученими цільовими компонентами із рослинної сировини. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
