Пристрій для видалення шкідливих виділень

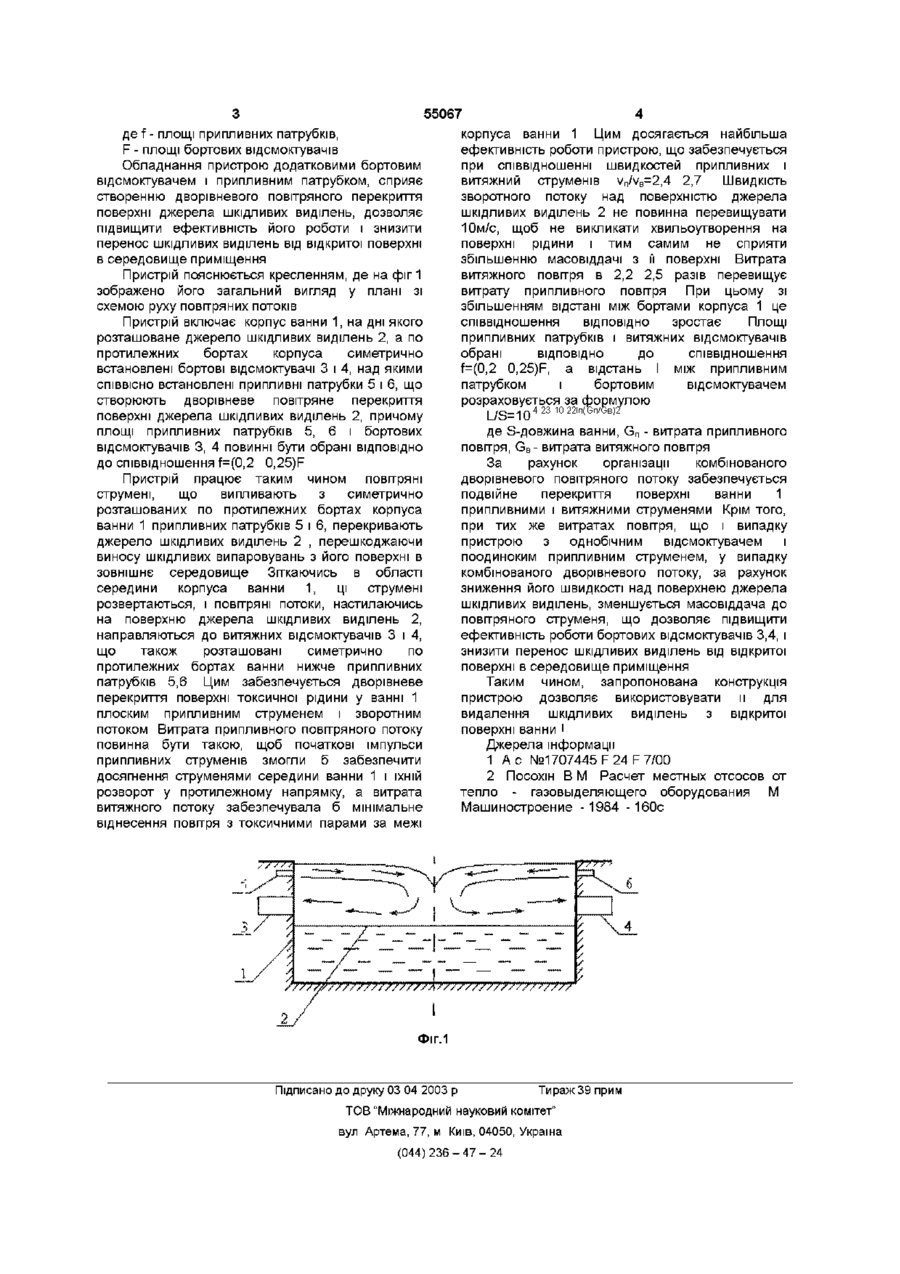

Пристрій для видалення шкідливих виділень, що містить промислову ванну з витяжним бортовим відсмоктувачем, припливний патрубок і джерело шкідливих виділень, який відрізняється Винахід відноситься до області вентиляції і може бути використаним для видалення шкідливих виділень від великогабаритних промислових ванн, що заповнені токсичною рідиною Відомий пристрій для видалення шкідливих виділень, що містить витяжний повітропровід з місцевим відсмоктувачем, припливний повітророзподільник, відсмоктувач, що виконаний у вигляді циліндричного патрубка, який обладнаний лопатками, що закручуються, та розміщеними по образуючій циліндра з можливістю повороту на вертикальних осях, нижня частина патрубка з'єднана горизонтальними, рівномірно розташованими довкола нього по радіусах коробами з щілинами, що звернені, як і лопатки, у напрямку закручування потоку, а циліндр припливного повітророзподільника зверху заглушений [1] Найбільш близьким рішенням по технічній суті і результату, що досягається при його використанні, є пристрій для видалення шкідливих виділень, що містить промислову ванну з витяжним бортовим відсмоктувачем , припливним насадком, розташованим з протилежного борта ванни, під якими розміщене джерело шкідливих виділень Конвективний потік, що підіймається над джерелом, стабілізується за допомогою плоского припливного струменя, що ізолює зону шкідливих виділень від приміщення, направляючи їх до відсмоктувача [2] тим, що з протилежного боку корпуса ванни симетрично відсмоктувачу встановлено другий бортовий відсмоктувач, над відсмоктувачами встановлені СПІВВІСНІ припливні патрубки, що утворюють дворівневе повітряне перекриття поверхні джерела шкідливих виділень, причому площі припливних патрубків і витяжних відсмоктувачів обрані ВІДПОВІДНО ДО співвідношення f = (0.2 0,25) F, де f - площі припливних патрубків, F - площі бортових відсмоктувачів Недоліком відомого винаходу є те, що місцевий відсмоктувач, який активовано припливним струменем, викликає хвильоутворення на відкритій поверхні ванни, підвищує тепломасообмін на відкритій поверхні рідини з навколишнім середовищем Це сприяє збільшенню переносу шкідливих виділень в об'єм приміщення і погіршує ефективність роботи пристрою Крім того його використання обмежується шириною ванн до 2м Задачею даного винаходу є створення такої конструкції для видалення шкідливих виділень від промислових ванн, що заповнені токсической рідиною, яка б дозволила підвищити ефективність роботи бортового відсмоктувача і знизити перенос шкідливих виділень від відкритої поверхні в середовище приміщення Поставлена задача досягається тим, що в пристрій для видалення шкідливих виділень, що містить промислову ванну з витяжним бортовим відсмоктувачем, припливний патрубок і джерело шкідливих виділень, згідно з наданим винаходом, з протилежної сторони корпуса ванни симетрично відсмоктувачу встановлений другий бортовий відсмоктувач, над відсмоктувачами встановлені СПІВВІСНІ припливні патрубки, що створюють дворівневе повітряне перекриття поверхні джерела шкідливих виділень, причому площі припливних патрубків і витяжних відсмоктувачів обрані ВІДПОВІДНО до співвідношення f=(0,2 0,25)-F, 1 (О о ю ю 55067 де f - площі припливних патрубків, корпуса ванни 1 Цим досягається найбільша ефективність роботи пристрою, що забезпечується F - площі бортових відсмоктувачів при співвідношенні швидкостей припливних і Обладнання пристрою додатковими бортовим витяжний струменів vn/vB=2,4 2,7 Швидкість відсмоктувачем і припливним патрубком, сприяє зворотного потоку над поверхністю джерела створенню дворівневого повітряного перекриття шкідливих виділень 2 не повинна перевищувати поверхні джерела шкідливих виділень, дозволяє 10м/с, щоб не викликати хвильоутворення на підвищити ефективність його роботи і знизити поверхні рідини і тим самим не сприяти перенос шкідливих виділень від відкритої поверхні збільшенню масовіддачі з її поверхні Витрата в середовище приміщення витяжного повітря в 2,2 2,5 разів перевищує Пристрій пояснюється кресленням, де на фіг 1 витрату припливного повітря При цьому зі зображено його загальний вигляд у плані зі збільшенням відстані між бортами корпуса 1 це схемою руху повітряних потоків співвідношення ВІДПОВІДНО зростає Площі Пристрій включає корпус ванни 1, на дні якого припливних патрубків і витяжних відсмоктувачів розташоване джерело шкідливих виділень 2, а по обрані ВІДПОВІДНО до співвідношення протилежних бортах корпусасиметрично f=(0,2 0,25)F, а відстань І між припливним встановлені бортові відсмоктувачі 3 і 4, над якими патрубком і бортовим відсмоктувачем СПІВВІСНО встановлені припливні патрубки 5 і 6, що створюють дворівневе повітряне перекриття розраховується за формулою І / Q =1 П =1 П (Gn/GB)2 поверхні джерела шкідливих виділень 2, причому площі припливних патрубків 5, 6 і бортових де S-довжина ванни, G n - витрата припливного відсмоктувачів 3, 4 повинні бути обрані ВІДПОВІДНО повітря, G B - витрата витяжного повітря до співвідношення f=(0,2 0,25)F За рахунок організації комбінованого дворівневого повітряного потоку забезпечується Пристрій працює таким чином повітряні подвійне перекриття поверхні ванни 1 струмені, що випливають з симетрично припливними і витяжними струменями Крім того, розташованих по протилежних бортах корпуса при тих же витратах повітря, що і випадку ванни 1 припливних патрубків 5 і 6, перекривають пристрою з однобічним відсмоктувачем і джерело шкідливих виділень 2 , перешкоджаючи поодиноким припливним струменем, у випадку виносу шкідливих випаровувань з його поверхні в комбінованого дворівневого потоку, за рахунок зовнішнє середовище Зіткаючись в області зниження його швидкості над поверхнею джерела середини корпуса ванни 1, ці струмені шкідливих виділень, зменшується масовіддача до розвертаються, і повітряні потоки, настилаючись повітряного струменя, що дозволяє підвищити на поверхню джерела шкідливих виділень 2, ефективність роботи бортових відсмоктувачів 3,4, і направляються до витяжних відсмоктувачів 3 і 4, знизити перенос шкідливих виділень від відкритої що також розташовані симетрично по поверхні в середовище приміщення протилежних бортах ванни нижче припливних патрубків 5,6 Цим забезпечується дворівневе Таким чином, запропонована конструкція перекриття поверхні токсичної рідини у ванні 1 пристрою дозволяє використовувати и для плоским припливним струменем і зворотним видалення шкідливих виділень з відкритої потоком Витрата припливного повітряного потоку поверхні ванни і повинна бути такою, щоб початкові імпульси Джерела інформації припливних струменів змогли б забезпечити 1 А с №1707445 F 24 F 7/00 досягнення струменями середини ванни 1 і їхній 2 Посохін В М Расчет местных отсосов от розворот у протилежному напрямку, а витрата тепло - газовыделяющего оборудования М витяжного потоку забезпечувала б мінімальне Машиностроение -1984 -160с віднесення повітря з токсичними парами за межі 4 2 3 1 0 22ln Фіг.1 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
