Обмежувач моменту ударного затягування нарізного з’єднання гайковертом

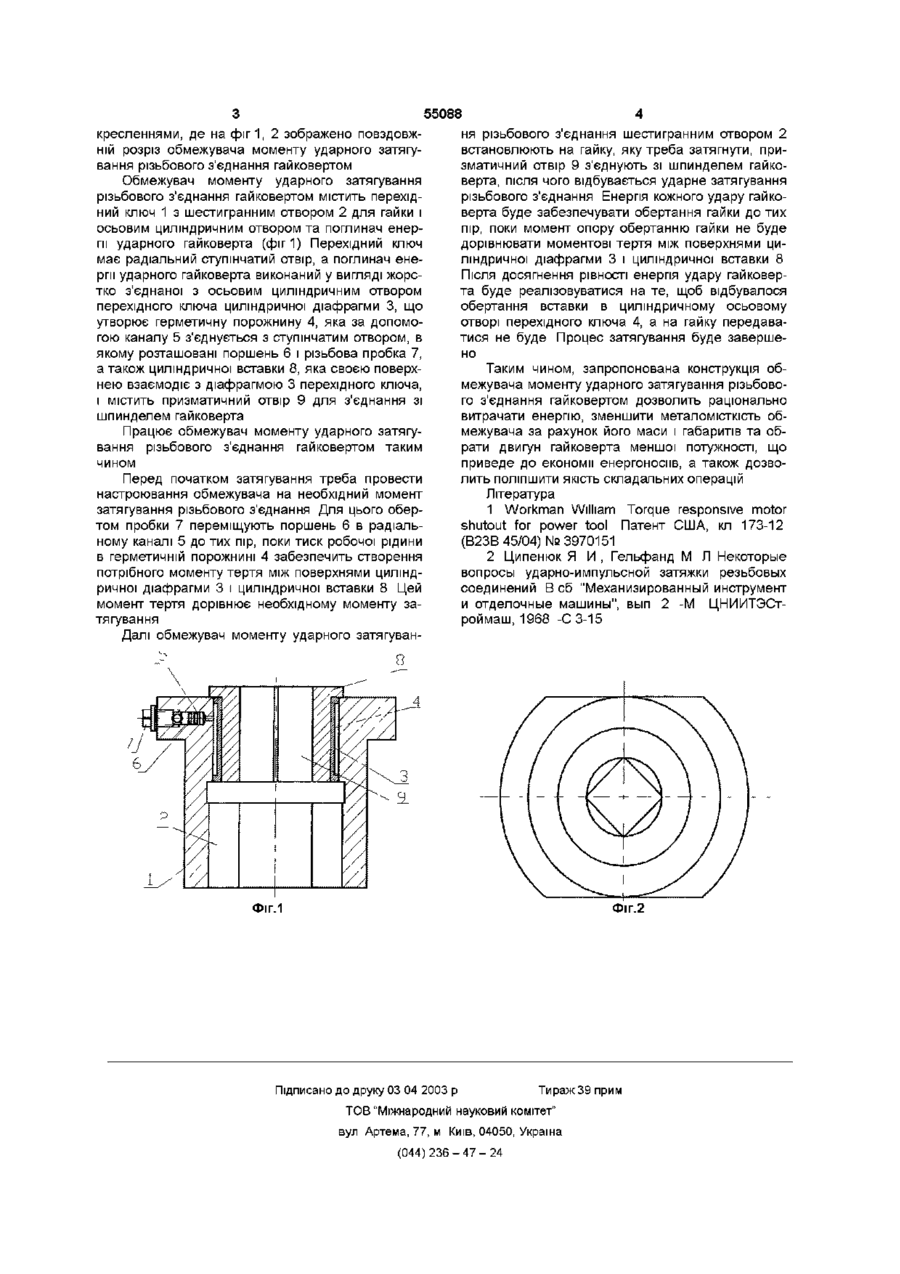

Обмежувач моменту ударного затягування нарізного з'єднання гайковертом, що містить перехідний ключ з шестигранним отвором для гайки і осьовим циліндричним отвором та поглинач енергії ударного гайковерта, який відрізняється тим, що перехідний ключ має радіальний ступінчатий отвір, а поглинач енергії ударного гайковерта виконаний у вигляді жорстко з'єднаної з осьовим циліндричним отвором перехідного ключа циліндричної діафрагми, що утворює герметичну порожнину, яка за допомогою каналу з'єднується з ступінчатим отвором, в якому розташовані поршень і нарізна пробка, а також циліндричної вставки, яка своєю поверхнею взаємодіє з діафрагмою перехідного ключа, і містить призматичний отвір для з'єднання зі шпинделем гайковерта Винахід має відношення до пристроїв, які застосовуються для контролю моменту при затягуванні різьбових з'єднань ударними гайковертами, і може бути використаний під час монтажу або ремонту нафтохімічного, енергетичного, металургійного обладнання, різноманітних металевих конструкцій, а також в різних галузях машинобудування для забезпечення надійності та якості складальних операцій В сучасних умовах ринкової економіки великого значення набуває використання малогабаритного обладнання з малими витратами енергії при поліпшеній якості Відома конструкція обмежувача моменту ударного затягування різьбового з'єднання гайковертом [1], в якій поглинач енергії ударного гайковерта виконаний у вигляді торсюна Недоліком цієї конструкції є те, що відбуваються значні витрати енергії на пружне закручування стержня торсюна за кожен удар гайковерта, особливо витрати енергії зростають при використанні частоударних гайковертів Найбільш близькою по технічній суті є конструкція обмежувача моменту ударного затягування різьбового з'єднання гайковертом [2], що містить перехідний ключ з шестигранним отвором для гайки і осьовим циліндричним отвором та поглинач енергії ударного гайковерта, в якій поглинач енергії ударного гайковерта виконаний у вигляді попередньо навантаженого торсюна, що починає за кручуватись при досягненні розрахункового моменту затягування Але момент інерції такого торсюну майже дорівнює моментові інерції ковадла ударного гайковерта Вказана обставина приводить до того, що зменшується величина енергії, яка передається від бойка гайковерта на його ковадло, а далі на гайку, що затягують При цьому для компенсації витрат треба для гайковерта вибирати двигун більшої потужності Крім того, значно зростають осьові габарити гайковерта, що робить його використання неможливим у важко доступних місцях А це в кінцевому рахунку збільшує металомісткість обмежувача моменту ударного затягування різьбового з'єднання і гайковерта в цілому В основу винаходу поставлена задача зменшення витрат енергії та металомісткості Поставлена задача вирішується тим, що перехідний ключ має радіальний ступінчатий отвір, а поглинач енергії ударного гайковерта виконаний у вигляді жорстко з'єднаної з осьовим циліндричним отвором перехідного ключа циліндричної діафрагми, що утворює герметичну порожнину, яка за допомогою каналу з'єднується з ступінчатим отвором, в якому розташовані поршень і різьбова пробка, а також циліндричної вставки, яка своєю поверхнею взаємодіє з діафрагмою перехідного ключа, і містить призматичний отвір для з'єднання зі шпинделем гайковерта Суть запропонованого винаходу пояснюється 00 00 о ю ю 55088 кресленнями, де на фіг1, 2 зображено повздовжній розріз обмежувача моменту ударного затягування різьбового з'єднання гайковертом Обмежувач моменту ударного затягування різьбового з'єднання гайковертом містить перехідний ключ 1 з шестигранним отвором 2 для гайки і осьовим циліндричним отвором та поглинач енергії ударного гайковерта (фиг 1) Перехідний ключ має радіальний ступінчатий отвір, а поглинач енергії ударного гайковерта виконаний у вигляді жорстко з'єднаної з осьовим циліндричним отвором перехідного ключа циліндричної діафрагми 3, що утворює герметичну порожнину 4, яка за допомогою каналу 5 з'єднується з ступінчатим отвором, в якому розташовані поршень 6 і різьбова пробка 7, а також циліндричної вставки 8, яка своєю поверхнею взаємодіє з діафрагмою 3 перехідного ключа, і містить призматичний отвір 9 для з'єднання зі шпинделем гайковерта Працює обмежувач моменту ударного затягування різьбового з'єднання гайковертом таким чином Перед початком затягування треба провести настроювання обмежувача на необхідний момент затягування різьбового з'єднання Для цього обертом пробки 7 переміщують поршень 6 в радіальному каналі 5 до тих пір, поки тиск робочої рідини в герметичній порожнині 4 забезпечить створення потрібного моменту тертя між поверхнями циліндричної діафрагми 3 і циліндричної вставки 8 Цей момент тертя дорівнює необхідному моменту затягування Далі обмежувач моменту ударного затягуван ня різьбового з'єднання шестигранним отвором 2 встановлюють на гайку, яку треба затягнути, призматичний отвір 9 з'єднують зі шпинделем гайковерта, після чого відбувається ударне затягування різьбового з'єднання Енергія кожного удару гайковерта буде забезпечувати обертання гайки до тих пір, поки момент опору обертанню гайки не буде дорівнювати моментові тертя між поверхнями циліндричної діафрагми 3 і циліндричної вставки 8 Після досягнення рівності енергія удару гайковерта буде реалізовуватися на те, щоб відбувалося обертання вставки в циліндричному осьовому отворі перехідного ключа 4, а на гайку передаватися не буде Процес затягування буде завершено Таким чином, запропонована конструкція обмежувача моменту ударного затягування різьбового з'єднання гайковертом дозволить раціонально витрачати енергію, зменшити металомісткість обмежувача за рахунок його маси і габаритів та обрати двигун гайковерта меншої потужності, що приведе до економії енергоносіїв, а також дозволить поліпшити якість складальних операцій Література 1 Workman William Torque responsive motor shutout for power tool Патент США, кл 173-12 (B23B 45/04) №3970151 2 Ципенюк Я И , Гельфанд М Л Некоторые вопросы ударно-импульсной затяжки резьбовых соединений В сб "Механизированный инструмент и отделочные машины", вып 2 -М ЦНИИТЭСтроймаш, 1968 -С 3-15 Фіг.1 Фіг.2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
