Гайка та пристрій для затягування, який її містить

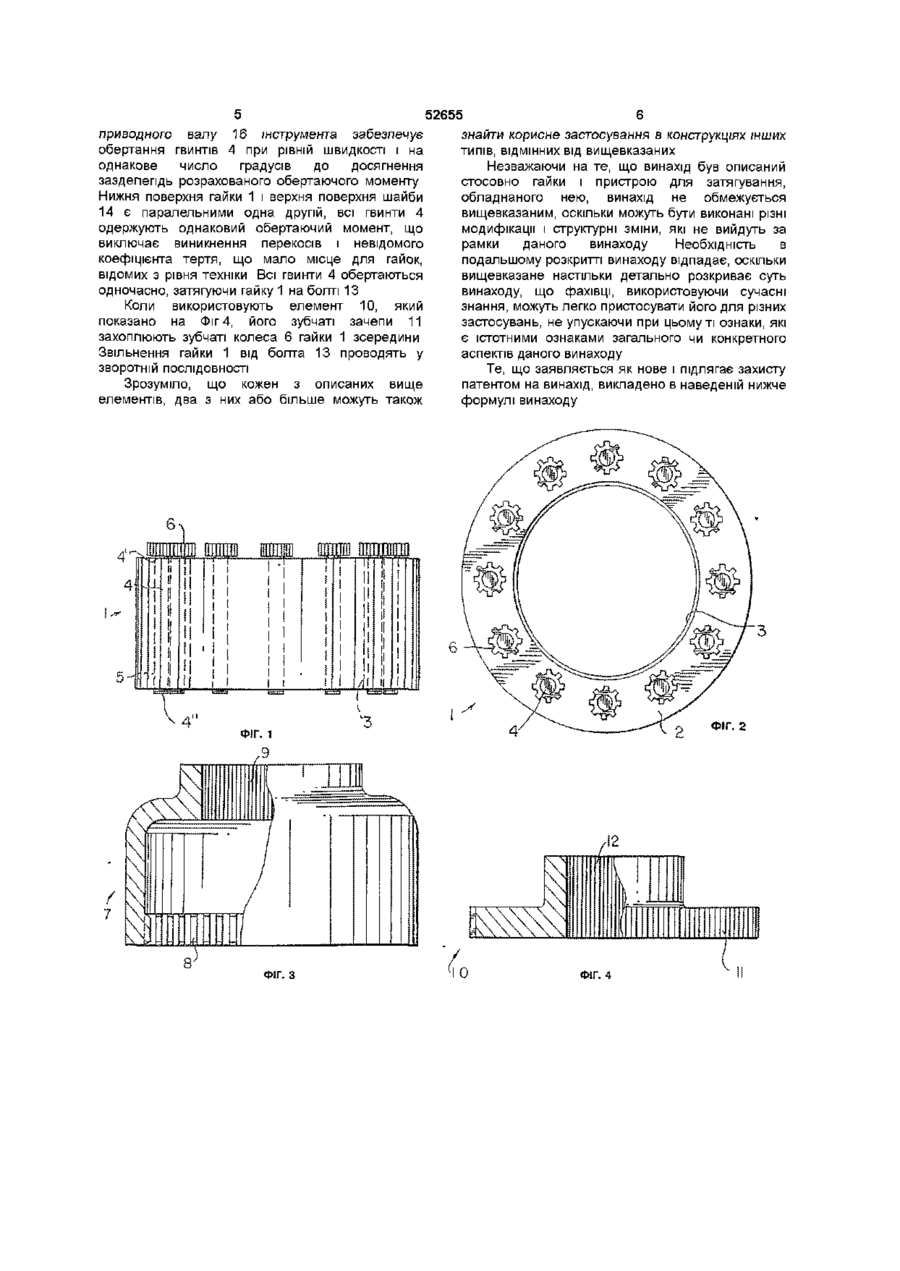

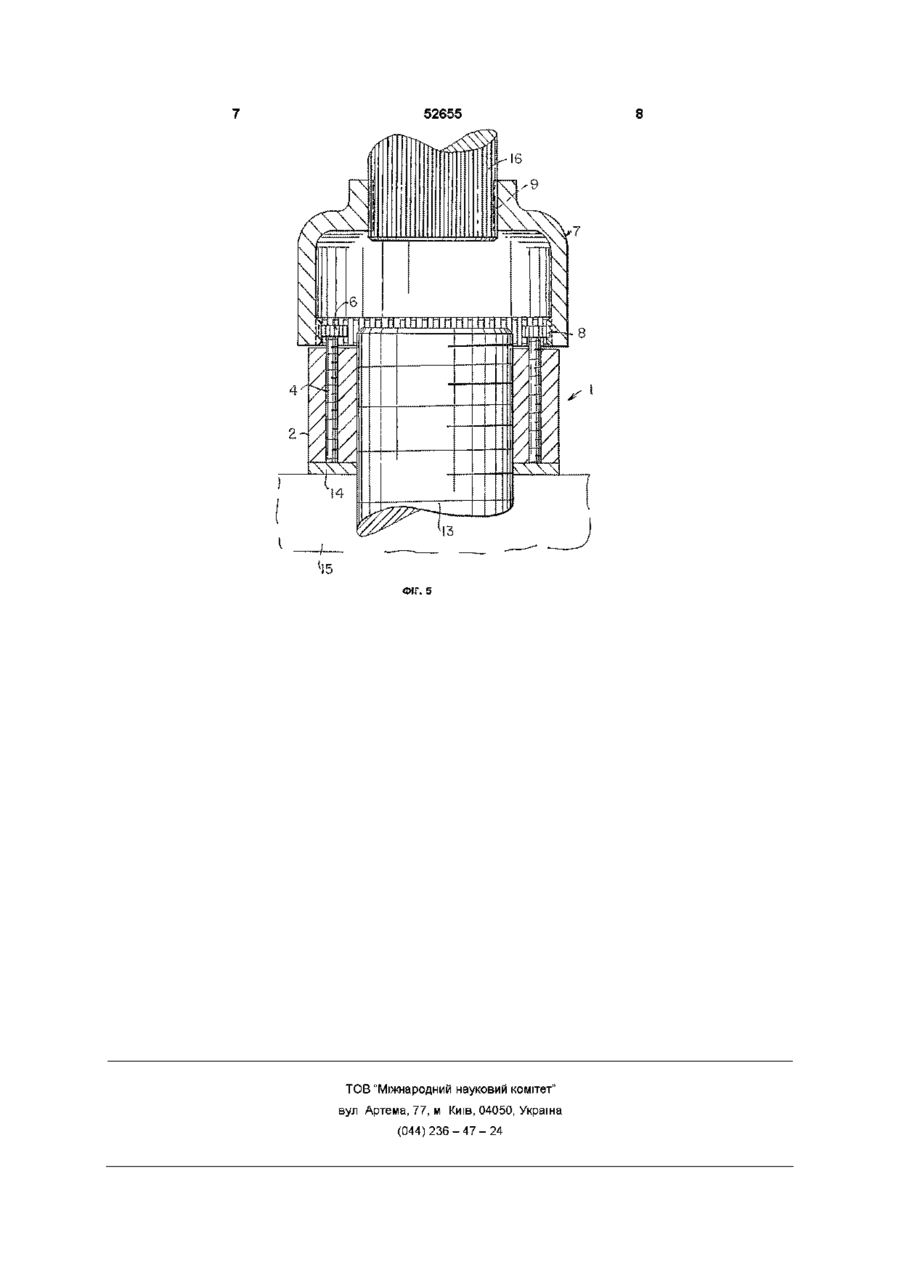

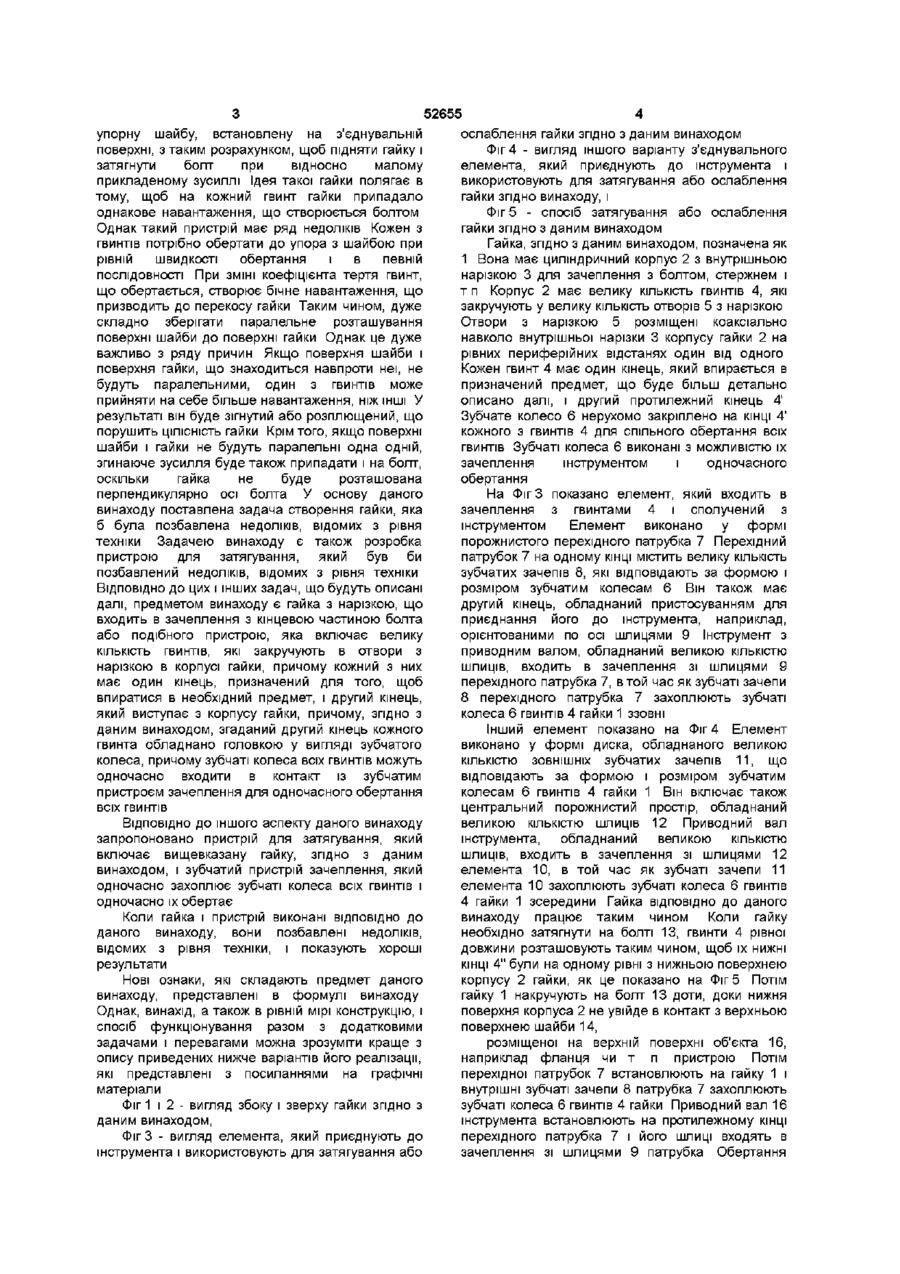

1 Гайка для болта або подібного пристрою, що включає корпус з нарізкою, яка входить у зачеплення з нарізкою болта, велику КІЛЬКІСТЬ ГВИНТІВ, виконаних з можливістю обертання у вказаному корпусі гайки, які мають один кінець, що впирається в об'єкт, та другий - протилежний кінець, яка відрізняється тим, що вказаний протилежний кінець кожного з вказаних гвинтів має зубчате колесо, виконане таким чином, що всі зубчаті колеса всіх гвинтів мають можливість одночасно входити в зачеплення з елементом пристрою для затягування та ослаблення, пристосованого для одночасного обертання всіх гвинтів 2 Гайка за п 1, яка відрізняється тим, що вказаний корпус гайки має вісь, причому всі гвинти розташовані в осьовому напрямі і навколо вказаної осі вказаного корпусу гайки на рівних периферійних відстанях один від одного 3 Пристрій для затягування і ослаблення, що містить гайку, яка має корпус з нарізкою, що входить в зачеплення з нарізкою болта, велику КІЛЬКІСТЬ гвинтів, які виконані з можливістю обертання у вказаному корпусі гайки, які мають один кінець, що впирається в об'єкт, і другий протилежний кінець, який відрізняється тим, що вказаний протилежний кінець кожного з гвинтів має зубчате колесо, а вказаний пристрій включає елемент, обладнаний засобом для одночасного входження в зачеплення зі всіма зубчатими колесами всіх вказаних гвинтів і одночасного обертання всіх вказаних зубчатих коліс і всіх вказаних гвинтів 4 Пристрій за п 3, який відрізняється тим, що вказаний корпус гайки має вісь, причому всі гвинти розміщені в осьовому напрямі навколо вказаної осі вказаного корпусу гайки на рівних периферійних відстанях один від одного 5 Пристрій за п 3, який відрізняється тим, що вказаний елемент має велику КІЛЬКІСТЬ зубчатих зачепів, виконаних з можливістю зачеплення зубчатих коліс всіх гвинтів 6 Пристрій за п 5, який відрізняється тим, що вказаний елемент виконано у вигляді патрубка, на одному КІНЦІ якого розташовані зубчаті зачепи для захоплення вказаних зубчатих коліс всіх гвинтів, а на іншому КІНЦІ розташовано додаткове пристосування для зачеплення з інструментом 7 Пристрій за п 3, який відрізняється тим, що вказаний елемент має велику КІЛЬКІСТЬ ЗОВНІШНІХ зубчатих зачепів, виконаних з можливістю захоплення вказаних зубчатих коліс вказаних гвинтів зсередини 8 Пристрій за п 7, який відрізняється тим, що вказаний елемент виконано у формі диска, на ЗОВНІШНІЙ поверхні якого розташовані ЗОВНІШНІ зубчаті зачепи, виконані з можливістю захоплення вказаних зубчатих коліс вказаних гвинтів, і додаткове пристосування, виконане з можливістю входження в зачеплення з інструментом Даний винахід відноситься до гайок, зокрема до гайок для гвинтових домкратів, а також до пристроїв для затягування, обладнаних такими гайками Гайки для гвинтових домкратів ВІДОМІ в техніці Одна з таких гайок для гвинтових домкратів описана в патенті США №4622730 Гайка, описана у вказаному документі, має внутрішню нарізку, сумісну з нарізкою болта, і велику КІЛЬКІСТЬ настановних гвинтів з внутрішнім шестигранником або шестигранною головкою, розміщених коаксіальне навколо внутрішньої нарізки, таким чином, що вони розташовані на рівних відстанях один від одного Гвинти проходять через отвори з нарізкою в корпусі гайки, їх КІНЦІ розташовані таким чином, що при обертанні вони впираються в О ю ю (О ю 52655 упорну шайбу, встановлену на з'єднувальній ослаблення гайки згідно з даним винаходом поверхні, з таким розрахунком, щоб підняти гайку і Фіг 4 - вигляд іншого варіанту з'єднувального затягнути болт при відносно малому елемента, який приєднують до інструмента і прикладеному зусиллі Ідея такої гайки полягає в використовують для затягування або ослаблення тому, щоб на кожний гвинт гайки припадало гайки згідно винаходу, і однакове навантаження, що створюється болтом Фіг 5 - спосіб затягування або ослаблення Однак такий пристрій має ряд недоліків Кожен з гайки згідно з даним винаходом гвинтів потрібно обертати до упора з шайбою при Гайка, згідно з даним винаходом, позначена як рівній швидкості обертання і в певній 1 Вона має циліндричний корпус 2 з внутрішньою ПОСЛІДОВНОСТІ При ЗМІНІ коефіцієнта тертя гвинт, нарізкою 3 для зачеплення з болтом, стержнем і що обертається, створює бічне навантаження, що т п Корпус 2 має велику КІЛЬКІСТЬ ГВИНТІВ 4, які призводить до перекосу гайки Таким чином, дуже закручують у велику КІЛЬКІСТЬ отворів 5 з нарізкою складно зберігати паралельне розташування Отвори з нарізкою 5 розміщені коаксіально поверхні шайби до поверхні гайки Однак це дуже навколо внутрішньої нарізки 3 корпусу гайки 2 на важливо з ряду причин Якщо поверхня шайби і рівних периферійних відстанях один від одного поверхня гайки, що знаходиться навпроти неї, не Кожен гвинт 4 має один кінець, який впирається в будуть паралельними, один з гвинтів може призначений предмет, що буде більш детально прийняти на себе більше навантаження, ніж ІНШІ У описано далі, і другий протилежний кінець 4' результаті він буде зігнутий або розплющений, що Зубчате колесо 6 нерухомо закріплено на КІНЦІ 4' порушить ЦІЛІСНІСТЬ гайки Крім того, якщо поверхні кожного з гвинтів 4 для спільного обертання всіх шайби і гайки не будуть паралельні одна одній, гвинтів Зубчаті колеса 6 виконані з можливістю їх згинаюче зусилля буде також припадати і на болт, зачеплення інструментом і одночасного оскільки гайка не буде розташована обертання перпендикулярно осі болта У основу даного На Фіг 3 показано елемент, який входить в винаходу поставлена задача створення гайки, яка зачеплення з гвинтами 4 і сполучений з б була позбавлена недоліків, відомих з рівня інструментом Елемент виконано у формі техніки Задачею винаходу є також розробка порожнистого перехідного патрубка 7 Перехідний пристрою для затягування, який був би патрубок 7 на одному КІНЦІ МІСТИТЬ велику КІЛЬКІСТЬ позбавлений недоліків, відомих з рівня техніки зубчатих зачепів 8, які відповідають за формою і ВІДПОВІДНО ДО ЦИХ І ІНШИХ задач, що будуть описані розміром зубчатим колесам 6 Він також має далі, предметом винаходу є гайка з нарізкою, що другий кінець, обладнаний пристосуванням для входить в зачеплення з кінцевою частиною болта приєднання його до інструмента, наприклад, або подібного пристрою, яка включає велику орієнтованими по осі шлицями 9 Інструмент з КІЛЬКІСТЬ гвинтів, які закручують в отвори з приводним валом, обладнаний великою КІЛЬКІСТЮ нарізкою в корпусі гайки, причому кожний з них ШЛИЦІВ, входить в зачеплення зі шлицями 9 має один кінець, призначений для того, щоб перехідного патрубка 7, в той час як зубчаті зачепи впиратися в необхідний предмет, і другий кінець, 8 перехідного патрубка 7 захоплюють зубчаті який виступає з корпусу гайки, причому, згідно з колеса 6 гвинтів 4 гайки 1 ззовні даним винаходом, згаданий другий кінець кожного гвинта обладнано головкою у вигляді зубчатого Інший елемент показано на Фіг 4 Елемент колеса, причому зубчаті колеса всіх гвинтів можуть виконано у формі диска, обладнаного великою одночасно входити в контакт із зубчатим КІЛЬКІСТЮ ЗОВНІШНІХ зубчатих зачепів 11, що пристроєм зачеплення для одночасного обертання відповідають за формою і розміром зубчатим всіх гвинтів колесам 6 гвинтів 4 гайки 1 Він включає також центральний порожнистий простір, обладнаний великою КІЛЬКІСТЮ шлиців 12 Приводний вал ВІДПОВІДНО ДО ІНШОГО аспекту даного винаходу інструмента, обладнаний великою КІЛЬКІСТЮ запропоновано пристрій для затягування, який ШЛИЦІВ, входить в зачеплення зі шлицями 12 включає вищевказану гайку, згідно з даним елемента 10, в той час як зубчаті зачепи 11 винаходом, і зубчатий пристрій зачеплення, який елемента 10 захоплюють зубчаті колеса 6 гвинтів одночасно захоплює зубчаті колеса всіх гвинтів і 4 гайки 1 зсередини Гайка ВІДПОВІДНО ДО даного одночасно їх обертає винаходу працює таким чином Коли гайку Коли гайка і пристрій виконані ВІДПОВІДНО ДО необхідно затягнути на болті 13, гвинти 4 рівної даного винаходу, вони позбавлені недоліків, довжини розташовують таким чином, щоб їх нижні відомих з рівня техніки, і показують хороші КІНЦІ 4" були на одному рівні з нижньою поверхнею результати корпусу 2 гайки, як це показано на Фіг 5 Потім Нові ознаки, які складають предмет даного гайку 1 накручують на болт 13 доти, доки нижня винаходу, представлені в формулі винаходу поверхня корпуса 2 не увійде в контакт з верхньою Однак, винахід, а також в рівній мірі конструкцію, і поверхнею шайби 14, спосіб функціонування разом з додатковими задачами і перевагами можна зрозуміти краще з опису приведених нижче варіантів його реалізації, які представлені з посиланнями на графічні матеріали Фіг 1 І 2 - вигляд збоку і зверху гайки згідно з даним винаходом, Фіг 3 - вигляд елемента, який приєднують до інструмента і використовують для затягування або розміщеної на верхній поверхні об'єкта 16, наприклад фланця чи т п пристрою Потім перехідної патрубок 7 встановлюють на гайку 1 і внутрішні зубчаті зачепи 8 патрубка 7 захоплюють зубчаті колеса 6 гвинтів 4 гайки Приводний вал 16 інструмента встановлюють на протилежному КІНЦІ перехідного патрубка 7 і його шлиці входять в зачеплення зі шлицями 9 патрубка Обертання 52655 знайти корисне застосування в конструкціях інших типів, ВІДМІННИХ від вищевказаних Незважаючи на те, що винахід був описаний стосовно гайки і пристрою для затягування, обладнаного нею, винахід не обмежується вищевказаним, оскільки можуть бути виконані різні модифікації і структурні зміни, які не вийдуть за рамки даного винаходу Необхідність в подальшому розкритті винаходу відпадає, оскільки вищевказане настільки детально розкриває суть винаходу, що фахівці, використовуючи сучасні знання, можуть легко пристосувати його для різних застосувань, не упускаючи при цьому ті ознаки, які є істотними ознаками загального чи конкретного аспектів даного винаходу зворотній ПОСЛІДОВНОСТІ Те, що заявляється як нове і підлягає захисту Зрозуміло, що кожен з описаних вище патентом на винахід, викладено в наведеній нижче елементів, два з них або більше можуть також формулі винаходу приводного валу 16 інструмента забезпечує обертання гвинтів 4 при рівній швидкості і на однакове число градусів до досягнення зазделепдь розрахованого обертаючого моменту Нижня поверхня гайки 1 і верхня поверхня шайби 14 є паралельними одна другій, всі гвинти 4 одержують однаковий обертаючий момент, що виключає виникнення перекосів і невідомого коефіцієнта тертя, що мало місце для гайок, відомих з рівня техніки Всі ГВИНТИ 4 обертаються одночасно, затягуючи гайку 1 на болті 13 Коли використовують елемент 10, який показано на Фіг 4, його зубчаті зачепи 11 захоплюють зубчаті колеса 6 гайки 1 зсередини Звільнення гайки 1 від болта 13 проводять у ФІГ. 2 ФІГ. З ФІГ. 4 52655 ФІГ. 5 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
