Одинарний сухарний карданний шарнір
Формула / Реферат
Одинарний сухарний карданний шарнір, що містить ведучу і ведену карданні вилки, закріплені відповідно на ведучому і веденому валах, що входять в спряження із зазором у зовнішні півциліндричні виточки кульового сухаря, з можливістю кутового переміщення ведучої і веденої карданних вилок на кут α відносно кульового сухаря у двох взаємно перпендикулярних площинах, який відрізняється тим, що ведуча і ведена карданні вилки виконані з двох симетричних частин з робочими поверхнями півкруглої форми та з'єднані між собою різьбовими кріпильними елементами, а з ведучим і веденим валами шліцьовим з'єднанням, з можливістю осьового переміщення ведучого і веденого валів ковзанням в шліцьовому з'єднанні, з неможливим осьовим зміщенням карданних вилок.
Текст

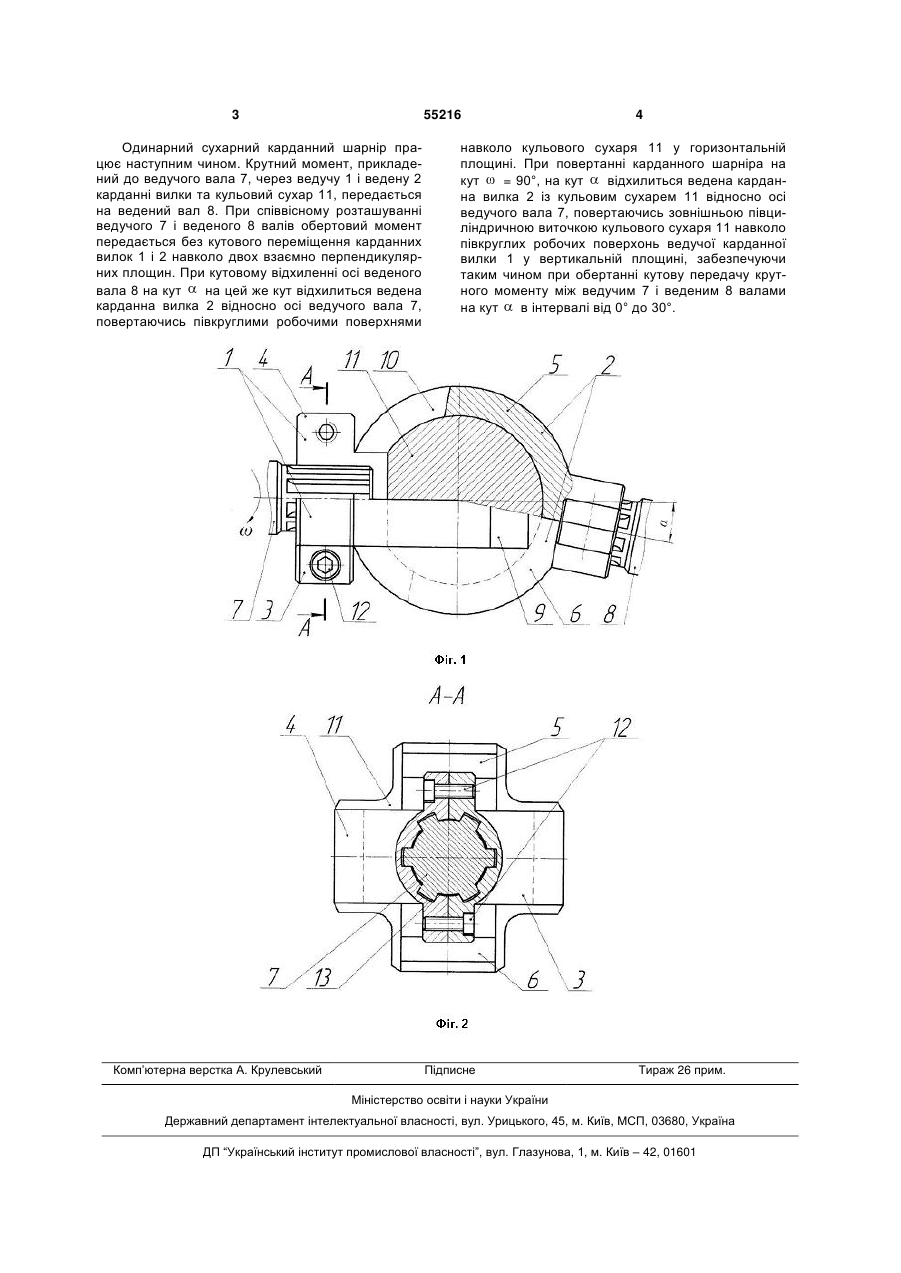

Одинарний сухарний карданний шарнір, що містить ведучу і ведену карданні вилки, закріплені відповідно на ведучому і веденому валах, що входять в спряження із зазором у зовнішні півциліндричні виточки кульового сухаря, з можливістю ку 3 55216 Одинарний сухарний карданний шарнір працює наступним чином. Крутний момент, прикладений до ведучого вала 7, через ведучу 1 і ведену 2 карданні вилки та кульовий сухар 11, передається на ведений вал 8. При співвісному розташуванні ведучого 7 і веденого 8 валів обертовий момент передається без кутового переміщення карданних вилок 1 і 2 навколо двох взаємно перпендикулярних площин. При кутовому відхиленні осі веденого вала 8 на кут на цей же кут відхилиться ведена карданна вилка 2 відносно осі ведучого вала 7, повертаючись півкруглими робочими поверхнями Комп’ютерна верстка А. Крулевський 4 навколо кульового сухаря 11 у горизонтальній площині. При повертанні карданного шарніра на кут = 90°, на кут відхилиться ведена карданна вилка 2 із кульовим сухарем 11 відносно осі ведучого вала 7, повертаючись зовнішньою півциліндричною виточкою кульового сухаря 11 навколо півкруглих робочих поверхонь ведучої карданної вилки 1 у вертикальній площині, забезпечуючи таким чином при обертанні кутову передачу крутного моменту між ведучим 7 і веденим 8 валами на кут в інтервалі від 0° до 30°. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSingle trunnion-type cardan joint
Автори англійськоюSaniotskyi Andrii Mykhailovych
Назва патенту російськоюОдинарный сухарный карданный шарнир
Автори російськоюСаньоцкий Андрей Михайлович
МПК / Мітки
Мітки: одинарний, карданний, сухарний, шарнір
