Прилад для перевірки нагнітальних клапанів паливних насосів високого тиску

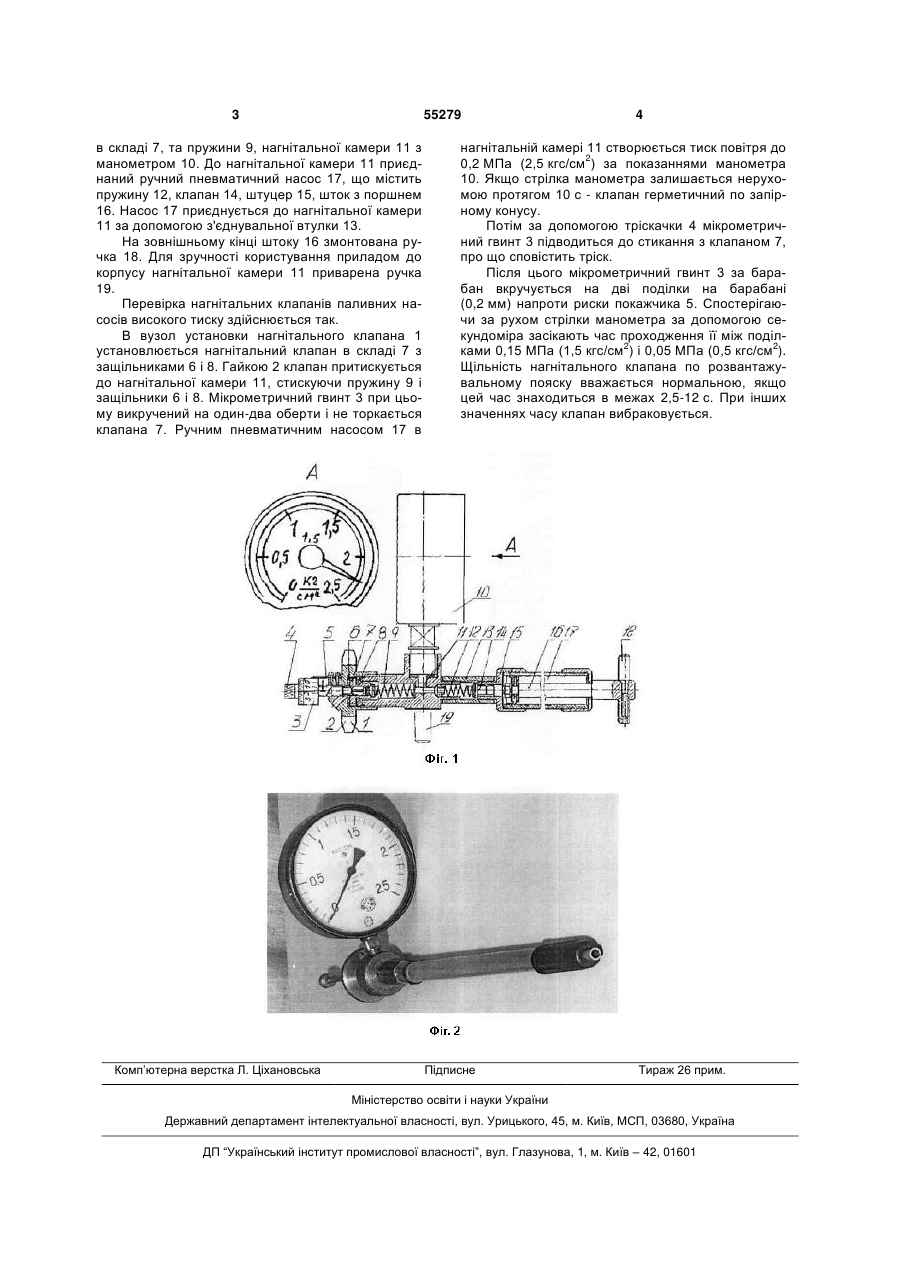

Прилад для перевірки нагнітальних клапанів паливних насосів високого тиску, що містить вузол установки нагнітальних клапанів з мікрометричним гвинтом і тріскачкою, нагнітальну камеру з манометром та ручний насос, який відрізняється тим, що складові частини цього приладу послідовно розміщені один за одним на одній осьовій лінії та жорстко сполучені між собою за допомогою різьбових з'єднань, а ручний насос є пневматичним. (19) (21) u201006612 (22) 31.05.2010 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) БАРЗЕНОК ОЛЕКСАНДР ТЕРЕНТІЙОВИЧ, КУШЛЯНСЬКИЙ ВОЛОДИМИР ЛЕОНІДОВИЧ, ЛЯШЕНКО МИКОЛА ВОЛОДИМИРОВИЧ (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК 3 55279 в складі 7, та пружини 9, нагнітальної камери 11 з манометром 10. До нагнітальної камери 11 приєднаний ручний пневматичний насос 17, що містить пружину 12, клапан 14, штуцер 15, шток з поршнем 16. Насос 17 приєднується до нагнітальної камери 11 за допомогою з'єднувальної втулки 13. На зовнішньому кінці штоку 16 змонтована ручка 18. Для зручності користування приладом до корпусу нагнітальної камери 11 приварена ручка 19. Перевірка нагнітальних клапанів паливних насосів високого тиску здійснюється так. В вузол установки нагнітального клапана 1 установлюється нагнітальний клапан в складі 7 з защільниками 6 і 8. Гайкою 2 клапан притискується до нагнітальної камери 11, стискуючи пружину 9 і защільники 6 і 8. Мікрометричний гвинт 3 при цьому викручений на один-два оберти і не торкається клапана 7. Ручним пневматичним насосом 17 в Комп’ютерна верстка Л. Ціхановська 4 нагнітальній камері 11 створюється тиск повітря до 0,2 МПа (2,5 кгс/см2) за показаннями манометра 10. Якщо стрілка манометра залишається нерухомою протягом 10 с - клапан герметичний по запірному конусу. Потім за допомогою тріскачки 4 мікрометричний гвинт 3 підводиться до стикання з клапаном 7, про що сповістить тріск. Після цього мікрометричний гвинт 3 за барабан вкручується на дві поділки на барабані (0,2 мм) напроти риски покажчика 5. Спостерігаючи за рухом стрілки манометра за допомогою секундоміра засікають час проходження її між поділками 0,15 МПа (1,5 кгс/см2) і 0,05 МПа (0,5 кгс/см2). Щільність нагнітального клапана по розвантажувальному пояску вважається нормальною, якщо цей час знаходиться в межах 2,5-12 с. При інших значеннях часу клапан вибраковується. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
