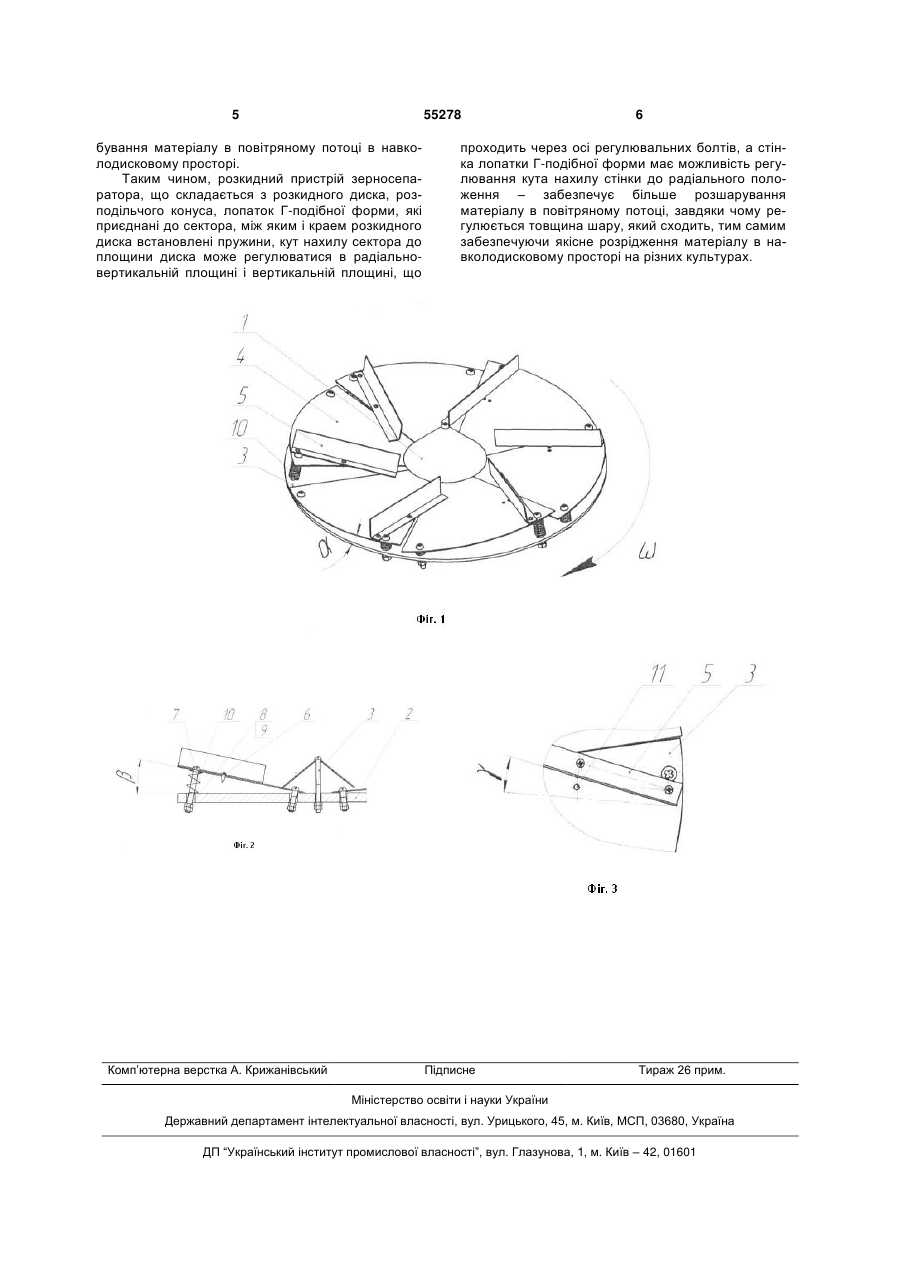

Розкидний пристрій зерносепаратора

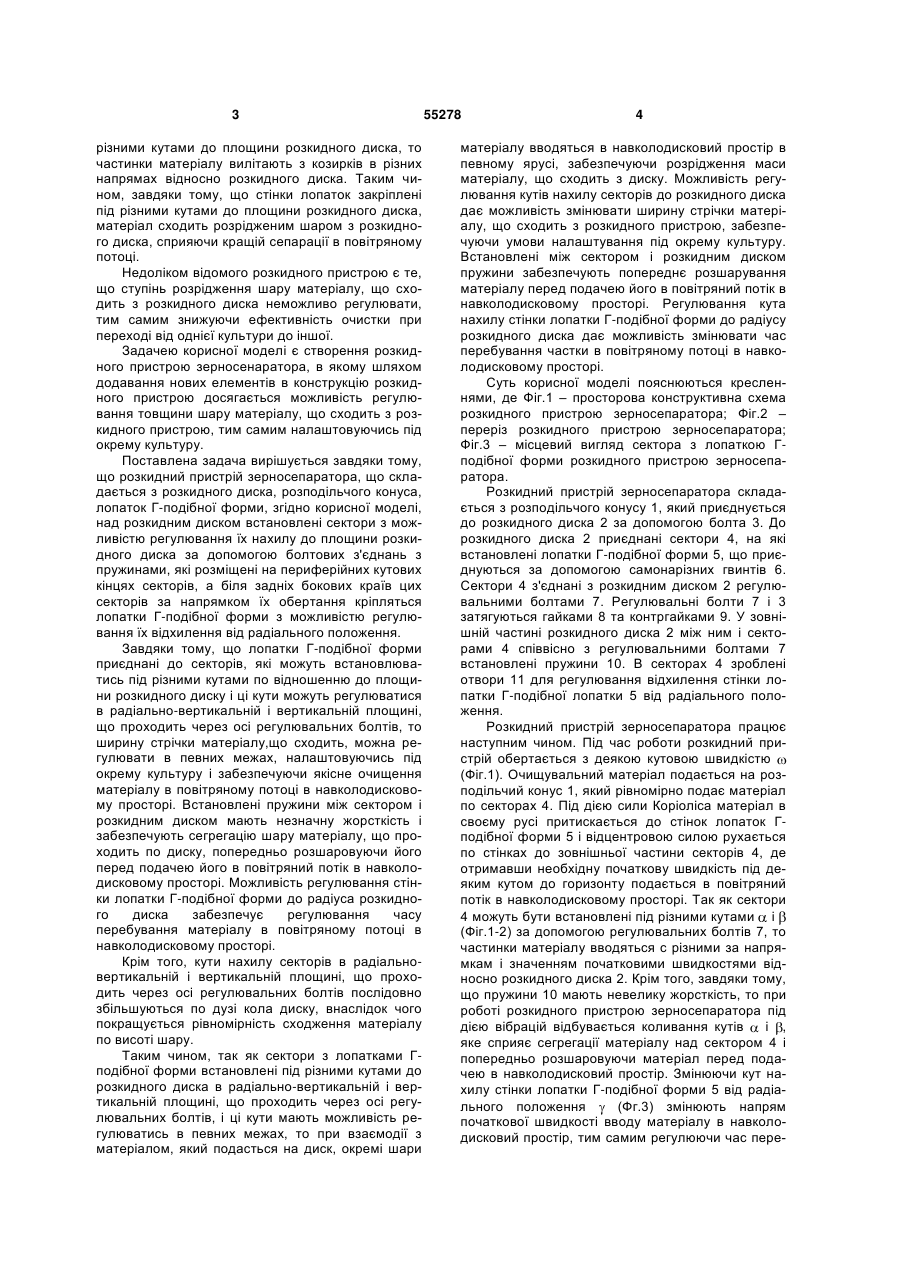

1. Розкидний пристрій зерносепаратора, що складається з розкидного диска, розподільчого конуса, лопаток Г-подібної форми, який відрізняється тим, що над розкидним диском встановлені 3 різними кутами до площини розкидного диска, то частинки матеріалу вилітають з козирків в різних напрямах відносно розкидного диска. Таким чином, завдяки тому, що стінки лопаток закріплені під різними кутами до площини розкидного диска, матеріал сходить розрідженим шаром з розкидного диска, сприяючи кращій сепарації в повітряному потоці. Недоліком відомого розкидного пристрою є те, що ступінь розрідження шару матеріалу, що сходить з розкидного диска неможливо регулювати, тим самим знижуючи ефективність очистки при переході від однієї культури до іншої. Задачею корисної моделі є створення розкидного пристрою зерносенаратора, в якому шляхом додавання нових елементів в конструкцію розкидного пристрою досягається можливість регулювання товщини шару матеріалу, що сходить з розкидного пристрою, тим самим налаштовуючись під окрему культуру. Поставлена задача вирішується завдяки тому, що розкидний пристрій зерносепаратора, що складається з розкидного диска, розподільчого конуса, лопаток Г-подібної форми, згідно корисної моделі, над розкидним диском встановлені сектори з можливістю регулювання їх нахилу до площини розкидного диска за допомогою болтових з'єднань з пружинами, які розміщені на периферійних кутових кінцях секторів, а біля задніх бокових країв цих секторів за напрямком їх обертання кріпляться лопатки Г-подібної форми з можливістю регулювання їх відхилення від радіального положення. Завдяки тому, що лопатки Г-подібної форми приєднані до секторів, які можуть встановлюватись під різними кутами по відношенню до площини розкидного диску і ці кути можуть регулюватися в радіально-вертикальній і вертикальній площині, що проходить через осі регулювальних болтів, то ширину стрічки матеріалу,що сходить, можна регулювати в певних межах, налаштовуючись під окрему культуру і забезпечуючи якісне очищення матеріалу в повітряному потоці в навколодисковому просторі. Встановлені пружини між сектором і розкидним диском мають незначну жорсткість і забезпечують сегрегацію шару матеріалу, що проходить по диску, попередньо розшаровуючи його перед подачею його в повітряний потік в навколодисковому просторі. Можливість регулювання стінки лопатки Г-подібної форми до радіуса розкидного диска забезпечує регулювання часу перебування матеріалу в повітряному потоці в навколодисковому просторі. Крім того, кути нахилу секторів в радіальновертикальній і вертикальній площині, що проходить через осі регулювальних болтів послідовно збільшуються по дузі кола диску, внаслідок чого покращується рівномірність сходження матеріалу по висоті шару. Таким чином, так як сектори з лопатками Гподібної форми встановлені під різними кутами до розкидного диска в радіально-вертикальній і вертикальній площині, що проходить через осі регулювальних болтів, і ці кути мають можливість регулюватись в певних межах, то при взаємодії з матеріалом, який подасться на диск, окремі шари 55278 4 матеріалу вводяться в навколодисковий простір в певному ярусі, забезпечуючи розрідження маси матеріалу, що сходить з диску. Можливість регулювання кутів нахилу секторів до розкидного диска дає можливість змінювати ширину стрічки матеріалу, що сходить з розкидного пристрою, забезпечуючи умови налаштування під окрему культуру. Встановлені між сектором і розкидним диском пружини забезпечують попереднє розшарування матеріалу перед подачею його в повітряний потік в навколодисковому просторі. Регулювання кута нахилу стінки лопатки Г-подібної форми до радіусу розкидного диска дає можливість змінювати час перебування частки в повітряному потоці в навколодисковому просторі. Суть корисної моделі пояснюються кресленнями, де Фіг.1 – просторова конструктивна схема розкидного пристрою зерносепаратора; Фіг.2 – переріз розкидного пристрою зерносепаратора; Фіг.3 – місцевий вигляд сектора з лопаткою Гподібної форми розкидного пристрою зерносепаратора. Розкидний пристрій зерносепаратора складається з розподільчого конусу 1, який приєднується до розкидного диска 2 за допомогою болта 3. До розкидного диска 2 приєднані сектори 4, на які встановлені лопатки Г-подібної форми 5, що приєднуються за допомогою самонарізних гвинтів 6. Сектори 4 з'єднані з розкидним диском 2 регулювальними болтами 7. Регулювальні болти 7 і 3 затягуються гайками 8 та контргайками 9. У зовнішній частині розкидного диска 2 між ним і секторами 4 співвісно з регулювальними болтами 7 встановлені пружини 10. В секторах 4 зроблені отвори 11 для регулювання відхилення стінки лопатки Г-подібної лопатки 5 від радіального положення. Розкидний пристрій зерносепаратора працює наступним чином. Під час роботи розкидний пристрій обертається з деякою кутовою швидкістю (Фіг.1). Очищувальний матеріал подається на розподільчий конус 1, який рівномірно подає матеріал по секторах 4. Під дією сили Коріоліса матеріал в своєму русі притискається до стінок лопаток Гподібної форми 5 і відцентровою силою рухається по стінках до зовнішньої частини секторів 4, де отримавши необхідну початкову швидкість під деяким кутом до горизонту подається в повітряний потік в навколодисковому просторі. Так як сектори 4 можуть бути встановлені під різними кутами і (Фіг.1-2) за допомогою регулювальних болтів 7, то частинки матеріалу вводяться с різними за напрямкам і значенням початковими швидкостями відносно розкидного диска 2. Крім того, завдяки тому, що пружини 10 мають невелику жорсткість, то при роботі розкидного пристрою зерносепаратора під дією вібрацій відбувається коливання кутів і , яке сприяє сегрегації матеріалу над сектором 4 і попередньо розшаровуючи матеріал перед подачею в навколодисковий простір. Змінюючи кут нахилу стінки лопатки Г-подібної форми 5 від радіального положення (Фг.3) змінюють напрям початкової швидкості вводу матеріалу в навколодисковий простір, тим самим регулюючи час пере 5 55278 бування матеріалу в повітряному потоці в навколодисковому просторі. Таким чином, розкидний пристрій зерносепаратора, що складається з розкидного диска, розподільчого конуса, лопаток Г-подібної форми, які приєднані до сектора, між яким і краем розкидного диска встановлені пружини, кут нахилу сектора до площини диска може регулюватися в радіальновертикальній площині і вертикальній площині, що Комп’ютерна верстка А. Крижанівський 6 проходить через осі регулювальних болтів, а стінка лопатки Г-подібної форми має можливість регулювання кута нахилу стінки до радіального положення – забезпечує більше розшарування матеріалу в повітряному потоці, завдяки чому регулюється товщина шару, який сходить, тим самим забезпечуючи якісне розрідження матеріалу в навколодисковому просторі на різних культурах. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
