Трансформований тенісний стіл з контрольним пристроєм

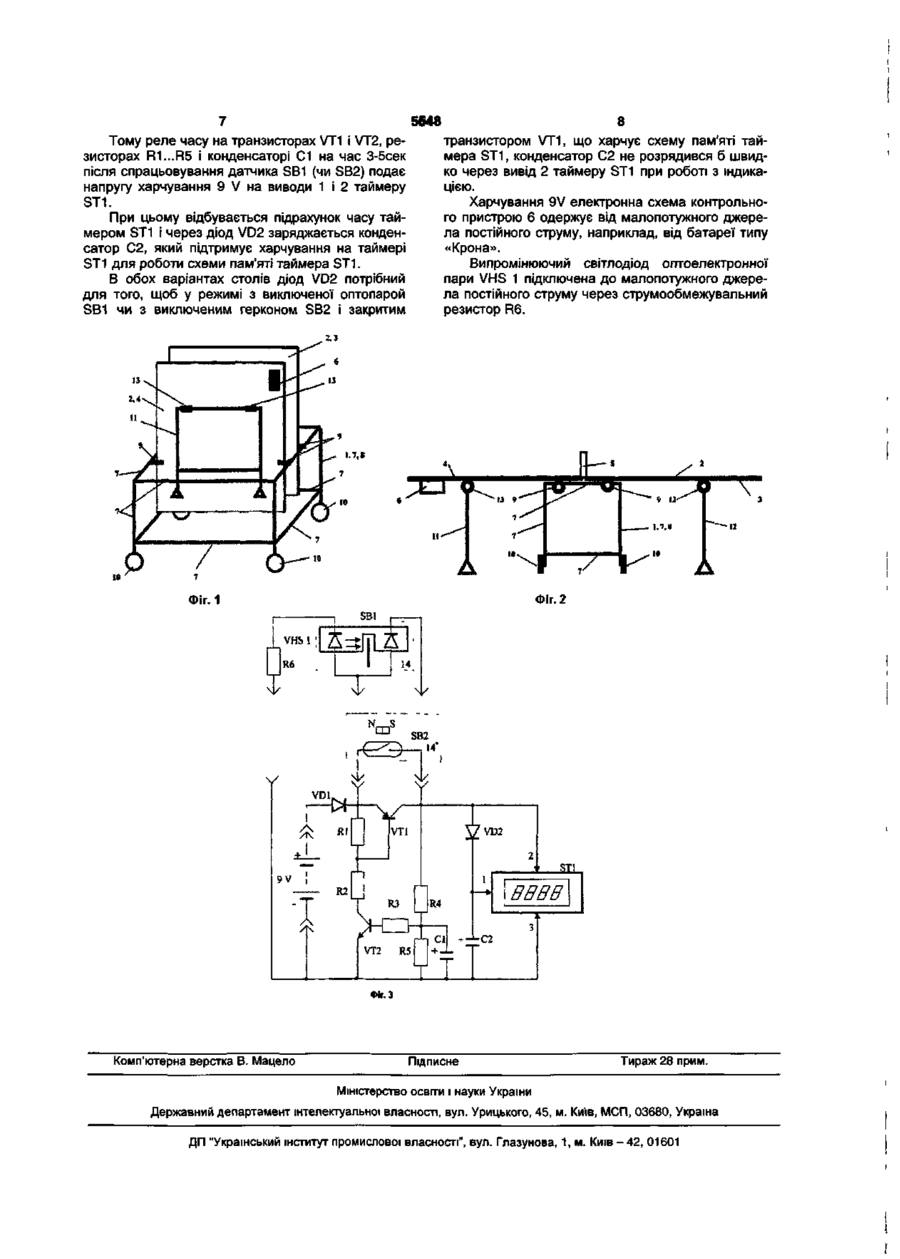

1. Трансформовний тенісний стіл з контрольним пристроєм, що містить встановлену на каркасі стільницю, на якій уздовж її поперечної осі симетрії розташована сітка, який відрізняється тим, що стіл додатково оснащений контрольним пристроєм, виконаним у вигляді таймера з датчиком включення, при цьому каркас столу виконаний у вигляді ребер куба, а стільниця виконана у вигляді двох половинок, шарнірно укріплених на двох протилежних верхніх ребрах каркаса, при цьому половинки стільниці укріплені з можливістю їх повороту у вертикальній площині, а датчик включення виконаний з можливістю його спрацьовування в ігровому положенні стільниці тенісного столу. 2. Трансформовний тенісний стіл з контрольним пристроєм за п. 1, який відрізняється тим, що каркас столу виконаний у вигляді пересувної конструкції, установленої на чотирьох обертових опо рах, укріплених на двох протилежних нижніх ребрах каркаса. 3. Трансформовний тенісний стіл з контрольним пристроєм за п. 1, який відрізняється тим, що кожна половинка стільниці оснащена додатковою опорою, яка відкидається і виконана з можливістю регулювання по висоті, причому обидві додаткові опори прикріплені до стільниці за допомогою шарнірів. 4. Трансформовний тенісний стіл з контрольним пристроєм за п. 1, який відрізняється тим, що датчик включення контрольного пристрою встановлений на нижній поверхні однієї з половинок стільниці. 5. Трансформовний тенісний стіл з контрольним пристроєм за пп. 1 і 4, який відрізняється тим, що датчик включення контрольного пристрою виконаний у вигляді оптоелектронної пари з відкритим каналом і поворотним прапорцем. 6. Трансформовний тенісний стіл з контрольним пристроєм за пп. 1 і 4, який відрізняється тим, що датчик включення контрольного пристрою виконаний у вигляді герконного пристрою і поворотного прапорця з магнітом. 00 Корисна модель відноситься до ігор і спорту, а саме, до спортивного інвентарю, зокрема до устаткування для гри в настільний теніс, а конкретно, до тенісних трансформовних столів, обладнаними контрольними пристроями для підрахунку часу гри на тенісному столі, і може бути використана для організації ефективного бізнесу, у т.ч. і на відкритих площадках. Загальновідомі різні конструкції тенісних столів, що містять підставку і стільницю, на якій уздовж її поперечної осі симетрії розташована сітка. Загальним недоліком відомих тенісних столів є неможливість їх зручного і компактного збереження, зручного переміщення й оперативного приведення в робоче положення, а відсутність простого і надійного контрольного пристрою обліку часу використання тенісних столів утрудняє організацію ефективного бізнесу з використанням таких тенісних столів. Відомий «Пристрій для гри в настільний теніс» (А.с. СРСР №1787463, МПК5 А63В61/00, 67/04, бюл. №2, 1993р.), що містить ігрове поле з поверхнею, що відбиває, і опорами, причому ігрове поле виконане у вигляді трьох частин, середня з який розташована поза площиною розташування других частин, при цьому поверхні частин, що відбивають, розташовані у різних площинах, звернені назустріч одна до другій, а довжина середньої частини менше довжини кожної з двох інших частин. Незважаючи на підвищений ігровий ефект відомий пристрій неможливо зручно і компактно зберігати, зручно переміщати й оперативно приводити в робоче положення, при цьому відсутність простого і надійного контрольного пристрою обліку часу використання пристрою утрудняє організацію ефективного бізнесу з використанням відомого тенісного столу. ю ю а> 5548 Тому реле часу на транзисторах VT1 і VT2, резисторах R1...R5 і конденсаторі С1 на час 3-5сек після спрацьовування датчика SB1 (чи SB2) подає напругу харчування 9 V на виводи 1 і 2 таймеру ST1. При цьому відбувається підрахунок часу таймером ST1 і через діод VD2 заряджається конденсатор С2, який підтримує харчування на таймері ST1 для роботи схеми пам'яті таймера ST1. В обох варіантах столів діод VD2 потрібний для того, щоб у режимі з виключеної оптопарой SB1 чи з виключеним герконом SB2 і закритим 8 транзистором VT1, що харчує схему пам'яті таймера ST1, конденсатор С2 не розрядився б швидко через вивід 2 таймеру ST1 при роботі з індикацією. Харчування 9V електронна схема контрольного пристрою 6 одержує від малопотужного джерела постійного струму, наприклад, від батареї типу «Крона». Випромінюючий світлодіод оптоелектронної пари VHS 1 підключена до малопотужного джерела постійного струму через струмообмежувальний резистор R6. і, 7, в Фіг. 2 Фіг. 1 SB2 Фіг. З Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
