Пристрій для переливання і дозування рідини

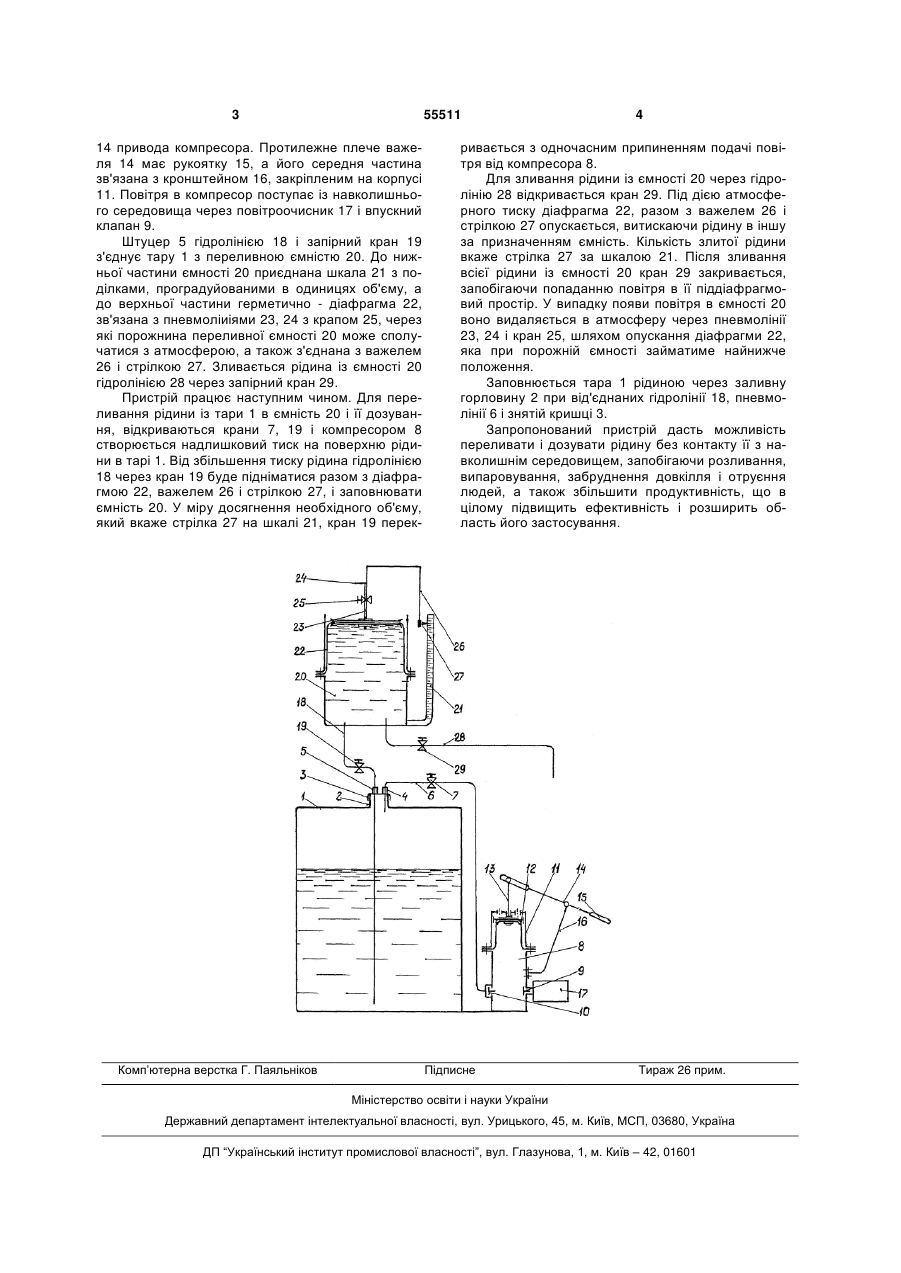

Пристрій для переливання і дозування рідини, що містить джерело розрідження і нагнітання у вигляді груші, тару і переливну ємність, всмоктуючу, сполучену безпосередньо з тарою, і нагнітальну, сполучену з переливною ємністю, гідролінії, 3 55511 14 привода компресора. Протилежне плече важеля 14 має рукоятку 15, а його середня частина зв'язана з кронштейном 16, закріпленим на корпусі 11. Повітря в компресор поступає із навколишнього середовища через повітроочисник 17 і впускний клапан 9. Штуцер 5 гідролінією 18 і запірний кран 19 з'єднує тару 1 з переливною ємністю 20. До нижньої частини ємності 20 приєднана шкала 21 з поділками, проградуйованими в одиницях об'єму, а до верхньої частини герметично - діафрагма 22, зв'язана з пневмоліиіями 23, 24 з крапом 25, через які порожнина переливної ємності 20 може сполучатися з атмосферою, а також з'єднана з важелем 26 і стрілкою 27. Зливається рідина із ємності 20 гідролінією 28 через запірний кран 29. Пристрій працює наступним чином. Для переливання рідини із тари 1 в ємність 20 і її дозування, відкриваються крани 7, 19 і компресором 8 створюється надлишковий тиск на поверхню рідини в тарі 1. Від збільшення тиску рідина гідролінією 18 через кран 19 буде підніматися разом з діафрагмою 22, важелем 26 і стрілкою 27, і заповнювати ємність 20. У міру досягнення необхідного об'єму, який вкаже стрілка 27 на шкалі 21, кран 19 перек Комп’ютерна верстка Г. Паяльніков 4 ривається з одночасним припиненням подачі повітря від компресора 8. Для зливання рідини із ємності 20 через гідролінію 28 відкривається кран 29. Під дією атмосферного тиску діафрагма 22, разом з важелем 26 і стрілкою 27 опускається, витискаючи рідину в іншу за призначенням ємність. Кількість злитої рідини вкаже стрілка 27 за шкалою 21. Після зливання всієї рідини із ємності 20 кран 29 закривається, запобігаючи попаданню повітря в її піддіафрагмовий простір. У випадку появи повітря в ємності 20 воно видаляється в атмосферу через пневмолінії 23, 24 і кран 25, шляхом опускання діафрагми 22, яка при порожній ємності займатиме найнижче положення. Заповнюється тара 1 рідиною через заливну горловину 2 при від'єднаних гідролінії 18, пневмолінії 6 і знятій кришці 3. Запропонований пристрій дасть можливість переливати і дозувати рідину без контакту її з навколишнім середовищем, запобігаючи розливання, випаровування, забруднення довкілля і отруєння людей, а також збільшити продуктивність, що в цілому підвищить ефективність і розширить область його застосування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
