Пристрій для переливання рідини з ємкісті

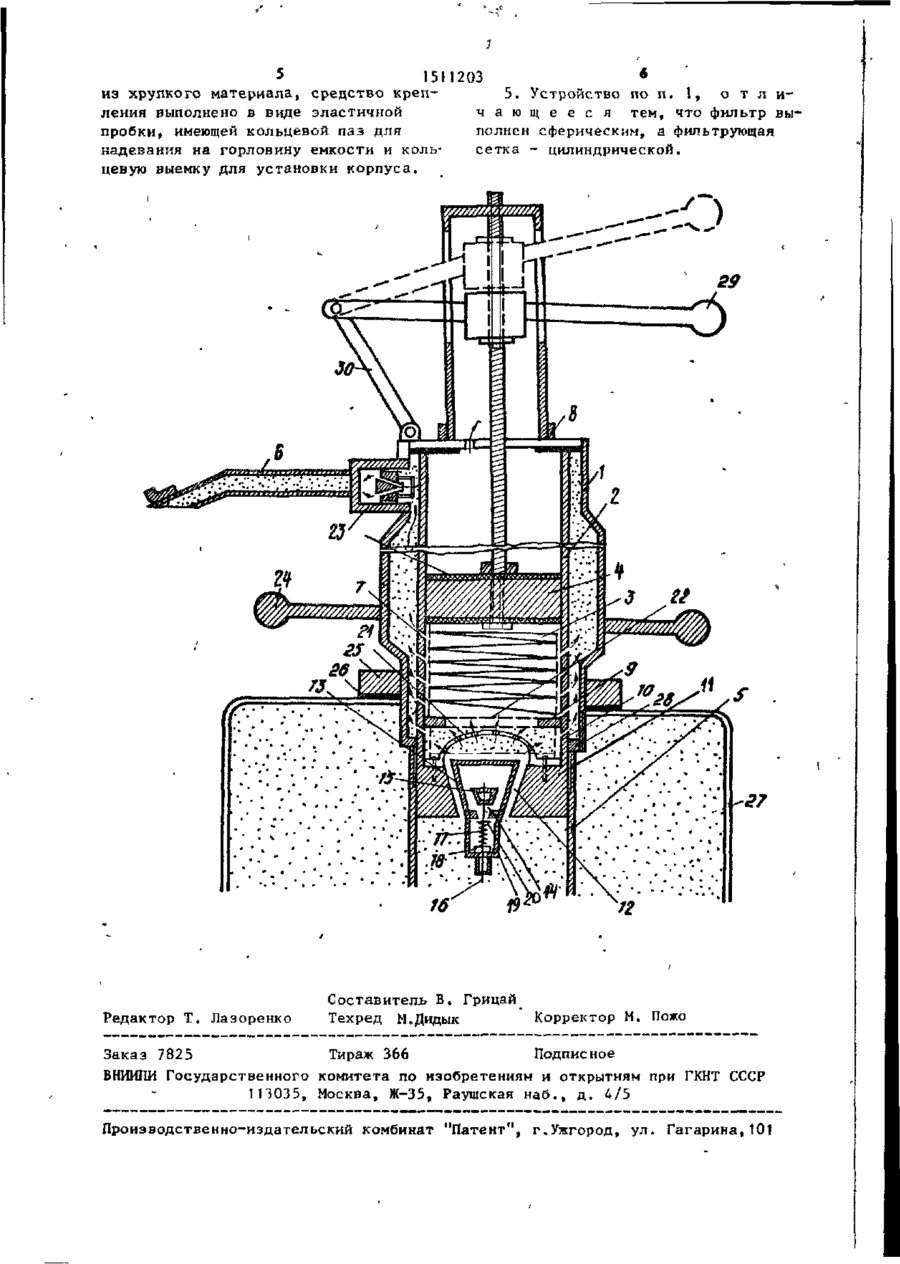

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК if™**»! Й (191 (!I) «О 4 _ 67 D I/Q4 B ГОСУЛАРСТВЕННЫИ НОМИГЕТ І ЇО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ИЗОБРЕТЕНИЯ t (2J) А352660/2В-ЇЗ (22) 29.12,87 (46) 30.09.89. Бюл. № 36 (75) А,Н, Мазур (53) 621.798.4(088.8) (56) Авторское свидетельство СССР № 61441, кл. В 67 D 1/04, 1940, (54) УСТРОЙСТВО ДЛЯ ПЕГЕЛКБАНИЯ ЖИДКОСТИ ИЗ ЕМКОСТИ (57) Изобретение относится к устройствам для налива жидкостей в емкости и может быть использовано при переливании жидкостей из малогабаритных емкостей, заполненных нефтепродуктами. Целью изобретения является уменьшение потерь жидкости при переливании и очистке жидкости от механических примесей. Устройство 'вращением рукояток, приваренных к корпусу, заворачивается его резьбо Изобретение относится к устройствам дли налива жидкостей в емкости и может быть использовано при переливании жидкости из малогабаритных емкостей, заполненных нефтепродуктами» кислотами» щелочами и др. Целью изобретения является уменьшение потерь жидкости при переливании л очистке жидкости от механических примесей., На чертеже изображено предлагаемое устройство. Устройство содержит корпус 1, циликдр 2, пружину 3, поршень 4, подающий 5 и сливной 6 патрубки. Цилиндр 2, в котором движется поршень 4, имеет с внутренней стороны в вой юбкой в горловину сосуда. Когда кет нажима на рукоятку привода перемещения поршня, последний находится в верхней мертвой точке, при этом в кольцевом зазоре между корпусом и цилиндром отсутствует давление, нет жидкости. При приведении в действие приводной системы под поршнем создается разрежение, всасывающее жидкость из сосуда по подающему патрубку через свободно плавающий клапан, фильтр, фильтрующую сетку и отверстия в цилиндре в кольцевой зазор. При дальнейшей работе приводной системы за счет давления поршня произойдет запирание свободно плавающего клапана и установленного в нем дополнительного клапана, откроется воздушно-жидкостный клапан и пропустит жидкость в сливной патрубок. 4 з . п . ф-лы, 1 ил, нижней его части мелкие отверстия 7 для прохода жидкости в кольцевой зазор 8, и бортик 9, на который опираются фильтрующая сетка и пружина 3 поршня 4, Цилиндр 2 на нижнем конце на наружной поверхности имеет резьбу 10 для соединения с корпусом 1„ На эту же резьбу наворачивается подающий патрубок 5. Вовнутрь подающего патрубка 5 запрессовывается седло 1! с внутренним конусным отверстием 12, в которое устанавливается свободно плавающий конусный пустотелый клапан ! 3 , из. дне которого имеется конусное отверстие 14 для малого пустотелого конусного клапана 15, установленного на с S З 15 штоке 16 с пружиной l? s упирающейся в в тарелочку J8. лежащую на дне корпуса 19 малого клапана, а вторым концом упирающейся в шайбу 20, соединенную неподвижно со штоком 16» Свободно плавающий клапан 13 снабжен фильтром 21. Между свободно плавающим клапаном 13 и поршнем 4 расположена фильтрующая сетка 22, причем фильтр 21 выполнен сферическим, а фильтрующая сетка 22 - цилиндрической. Сливной патрубок 6 установлен на корпусе 1 и имеет клапан 23. К наружной поверхности корпуса 1 приварены рукоятки 24 вращения и кольцевой фланец 25„ которые с помощью прокладки 26 обеспечивают герметическое соединение с металлическим сосудом 27, имеющим заливную горловину с резьбой, с помощью резьбовой юбки 28, установленной на корпусе 1 под фланцем 25. Привод перемещения поршня 4 осуществляется рукояткой 29 с помощью тяг 30. Для закрепления устройства на емкости» например стеклянном сосуде, на корпус 1 надевается эластичная резиновая пробка. Устройство работает следующим образом. Вращением рукояток 24 заворачивают устройство резьбовой юбкой 28 в горловину сосуда 27 с достаточным уплотнением, обеспечивающим отсутствие течи жидкости из-под прокладки 26. В свободном состоянии, когда нет нажима на рукоятку 29 привода перемещения поршня, поршень под действием пружины 3, опирающейся на кольцевой бортик 9» находится з верхней мертвой точке, при этом в кольцевом заэоре 8,находящемся между корпусом 1 н цилиндром 2, и в пространстве под поршнем отсутствует давление, нет жидкости. При приведении в действие приводной системы под поршнем создается разрежение, всасывающее жидкость из сосуда 27 по подающему патрубку 5 через свободно плавающий клапан 13, который приподнимается жидкостью, и.она проходит также через отверстие 14, фильтр 21, фильтрующую сетку 22 и отверстия 7 в цилиндре 2 и заполнит кольцевой зазор 8. При дальнейшей работе приводной систрчы за счет давления поршня на жидкость происходит запирание седла свободно плавающего клапана 13 и запирание седла 203 4 малого клапана 15 и, наоборот, под напором жидкости открывается воздушно-жидкостный клапан 23 и пропускает жидкость в сливной патрубок 6. При любой остановке приводной системы давление в кольцевом зазоре 8 прекращается и мгновенно срабатывает в о з цушно-жидкостныЙ клапан 23, перекры! вая вход воздуха в кольцевой з а з о р 8. Жидкость из кольцевого зазора 8 через отверстие 14 малого клапана 15 начинает стекать в сосуд 27, освобождая кольцевой зазор 8, Для того, чтобы поршень 4 свободно , с двигался в цилиндре 2, в крышке имеется отверстие для выхода воздуха, находящегося в цилиндре над поршнем. Предложенное устройство обеспечивает уменьшение потерь жидкости при переливании и очистку жидкости от механических примесей. Ф о р м у л а и з о б р е т е н и я ! . Устройство для переливания жидкости нз емкости, содержащее цилиндр с подпружиненным поршнем, средство его крепления к емкости и подающий и сливной патрубки, о т л и ч а ю щ е е с я тем, что, с целью уменьшения потерь жидкости при переливании н очистке жидкости от механических примесей, око снабжено установленным к о н центрично относительно цилиндра корпусом г закрепленным на подающем пат35 рубке свободно плавающим клапаном с фильтром и расположенной между последним и поршнем фильтрующей сеткой, при этом сливной патрубок укреплен на корпусе и имеет клапан, а в нижней части цилиндра выполнены отверстия для прохода жидкости в кольцевой зазор между цилиндром и корпусом. 25 2. Устройство по п, 1, о т л и ч а ю щ е е с я тем, что свободно 45 плавающий клапан выполнен пустотелым с коническим отверстием в дне, в котором установлен дополнительный к о нусный клапан. 3 . Устройство по и, I , о т л и 50 ч а ю щ е е с я тем, ч т о , с целью обеспечения закрепления на емкости, имеющей резьбовую горловину, с р е д с т во крепления содержит резьбовую юбку9 установленную на корпусе, а нижняя 55 часть последнего выпопу&ка резьбовой, 4 . Устройство по п. 1, о т л и ч а ю щ е е с я тем, что, с целью обеспечения закрепления на емкости 511203 из хрупкого материала, средство крепления выполнено в виде эластичной пробки» имеющей кольцевой паз для надевания на горловину емкости и кольцевую выемку для установки корпуса. 5. Устройство по п . 1, о т л и ч а ю щ е е с я тем, что фильтр выполнен сферическим, а фильтрующая сетка - цилиндрической. &^иІЇ*ІЇллїіГІЇшії Редактор Т. Лазоренко Составитель В, Грицай Техред М.Дидык Корректор М. Пожо Заказ 7825 Тираж 366 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
