Стрічковий висівний апарат

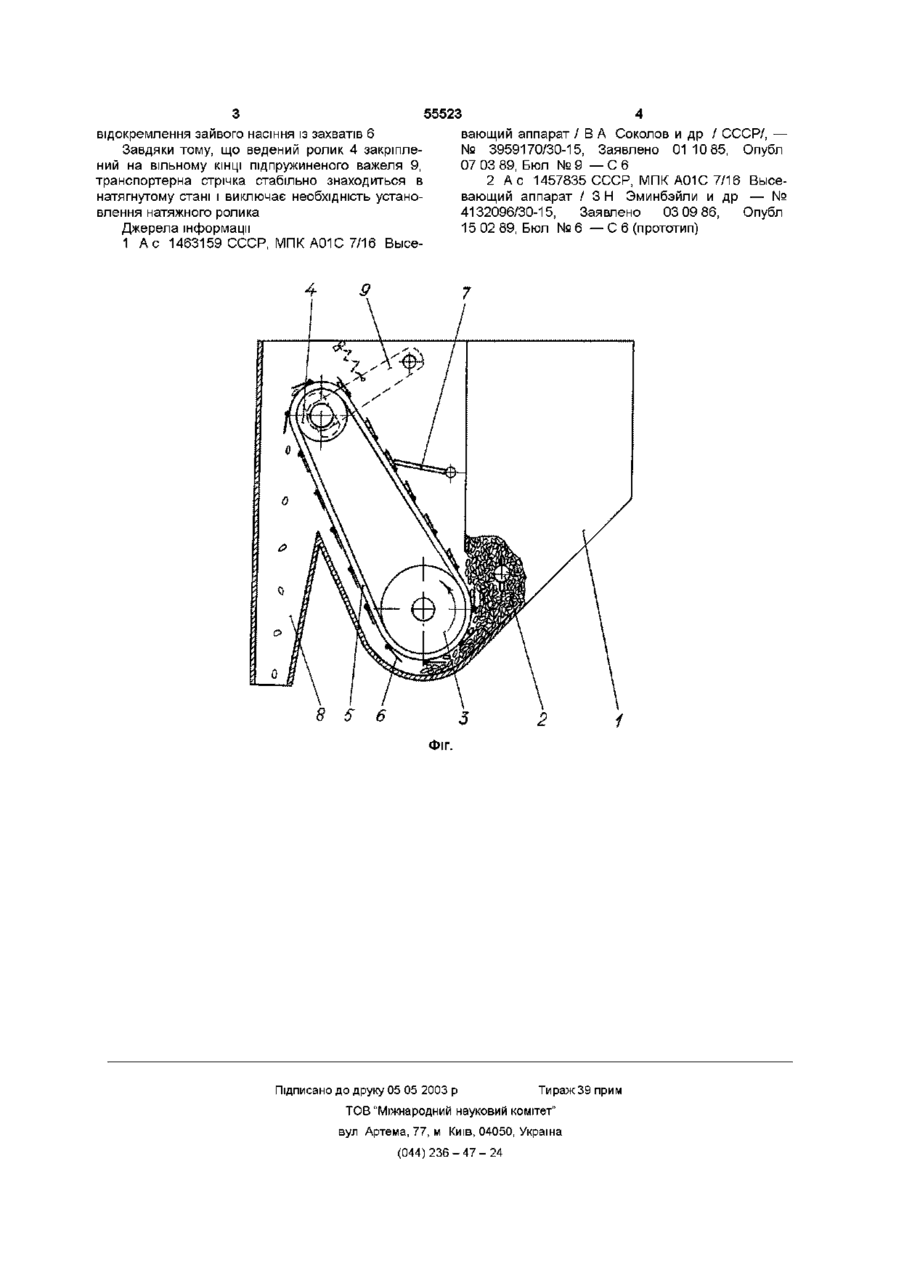

Стрічковий висівний апарат, що включає бункер для насіння та транспортер з еластичною стрічкою, який відрізняється тим, що на стрічці змонтовано пластичні захвати, які зорієнтовано паралельно її прямим ділянкам, а ведений ролик транспортера під пружинений і має менший діаметр, ніж привідний Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема до висівних апаратів стрічкового типу Відомий ВИСІВНИЙ апарат, що містить насіннєвий бункер з прорізом і транспортером з вилчастими захватами у вигляді стержнів, розташованих під гострим кутом один до одного Один із стержнів кожного захвата розташований в прорізі бункера уподовж и осі (авт свід СРСР № 1463159, кл А 01С 7/16, 1989) Недоліком висівного апарату є те, що він може бути використаний лише для висіву насіння близького до кулястої форми, наприклад, цибулі-сіянки і не передбачено висіву насіння інших розмірів і форм Найближчим по своїй суті є висівний апарат стрічкового типу, що включає бункер для насіння, транспортер з еластичною стрічкою, яка має циліндричні отвори для насіння (авт свід СРСР № 1457835, кл А 01 С 7/16, 1989) Однак такий апарат має обмежене застосування, оскільки здатний здійснювати точний висів тільки насіння близького до кулястої форми з гладкою поверхнею, а підвищення швидкості висіву призводить до погіршення якості однонасіннєвого висіву В основу винаходу поставлено завдання створити стрічковий висівний апарат універсального призначення для точного висіву насіння різних розмірів і форм Запропонований стрічковий висівний апарат включає бункер для насіння та транспортер з еластичною стрічкою Згідно винаходу, на стрічці змонтовано пластинчасті захвати, які зорієнтовані паралельно її прямим ділянкам Крім того, ведений ролик транспортера під пружинений і має менший діаметр, ніж привідний Це дає змогу мати комплект змінних стрічок з різними за розмірами пластинчастими захватами і вирішити поставлене завдання, а саме здійснювати точний висів насіння різних розмірів і форм Винахід пояснюється кресленням (фіг), де зображено стрічковий висівний апарат Він складається із насіннєвого бункера 1 з ворушилкою 2, до якого примикає транспортер, виконаний у вигляді привідного 3 та веденого 4 роликів, на які надіта еластична стрічка 5 з пластинчастими захватами 6, чистика 7 та насіннєпроводу 8 Ведений ролик 4 закріплений на вільному КІНЦІ підпружиненого важеля 9 Висівний апарат працює наступним чином При обертанні привідного ролика 3, який зв'язаний з привідним колесом сівалки, в напрямку, вказаному стрілкою, відбувається рух стрічки 5 Пластинчасті захвати 6, завдяки тому, що змонтовані паралельно прямим ділянкам стрічки, в зоні обхвату привідного ролика 3 орієнтуються по дотичній, в результаті чого в клиноподібний простір поміж стрічкою 5 і захватами 6 западає насіння При виході із криволінійної ділянки стрічка 5 знову рухається прямолінійно і захвати 6 притискують до неї насіння По проходженні стрічки 5 через ведений ролик 4 захвати 6 знову орієнтуються по дотичній до веденого ролика 4, який в діаметрі менший за привідний ролик 3, в результаті чого відбувається надійне звільнення насіння із захватів 6, яке потім поступає в насіннєпровід 8 Чистик 7 служить для (21)2000095353 ( 2 2 ) 1 8 09 2000 ( 2 4 ) 1 5 04 2 0 0 3 О со сч Ю ю ю 55523 відокремлення зайвого насіння із захватів 6 Завдяки тому, що ведений ролик 4 закріплений на вільному КІНЦІ підпружиненого важеля 9, транспортерна стрічка стабільно знаходиться в натягнутому стані і виключає необхідність установлення натяжного ролика Джерела інформації 1 А с 1463159 СССР, МПК А01С 7/16 Высе вающий аппарат / В А Соколов и др / СССР/, — № 3959170/30-15, Заявлено 0 1 1 0 85, Опубл 07 03 89, Бюл № 9 — С 6 2 А с 1457835 СССР, МПК А01С 7/16 Высевающий аппарат / З Н Эминбэйли и др — № 4132096/30-15, Заявлено 03 09 86, Опубл 15 02 89, Бюл № 6 — С 6 (прототип) Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
