Механізм перехрещування валків кліті прокатного стана дуо

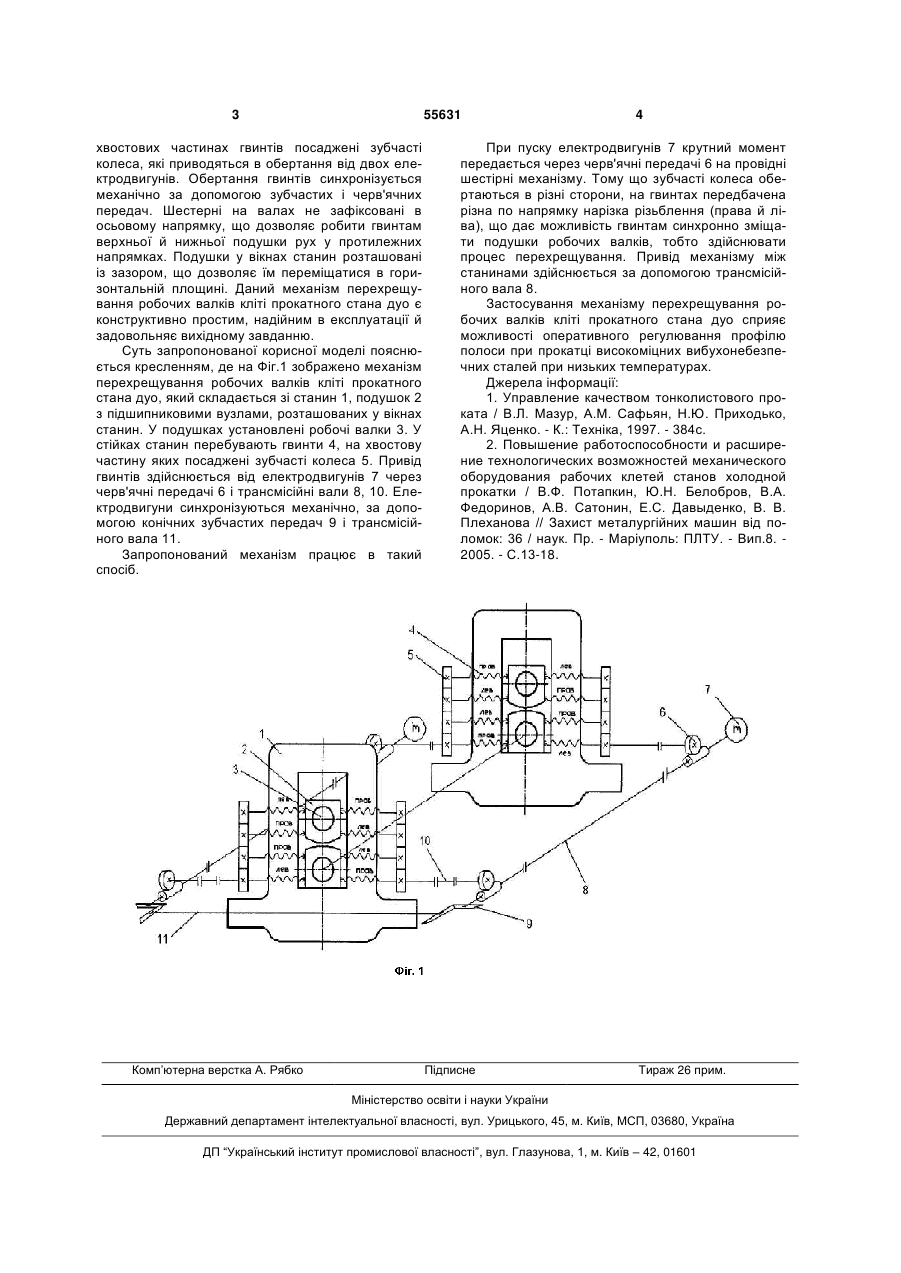

Механізм перехрещування валків кліті прокатного стана дуо, який вміщує робочу кліть, яка міс 3 55631 хвостових частинах гвинтів посаджені зубчасті колеса, які приводяться в обертання від двох електродвигунів. Обертання гвинтів синхронізується механічно за допомогою зубчастих і черв'ячних передач. Шестерні на валах не зафіксовані в осьовому напрямку, що дозволяє робити гвинтам верхньої й нижньої подушки рух у протилежних напрямках. Подушки у вікнах станин розташовані із зазором, що дозволяє їм переміщатися в горизонтальній площині. Даний механізм перехрещування робочих валків кліті прокатного стана дуо є конструктивно простим, надійним в експлуатації й задовольняє вихідному завданню. Суть запропонованої корисної моделі пояснюється кресленням, де на Фіг.1 зображено механізм перехрещування робочих валків кліті прокатного стана дуо, який складається зі станин 1, подушок 2 з підшипниковими вузлами, розташованих у вікнах станин. У подушках установлені робочі валки 3. У стійках станин перебувають гвинти 4, на хвостову частину яких посаджені зубчасті колеса 5. Привід гвинтів здійснюється від електродвигунів 7 через черв'ячні передачі 6 і трансмісійні вали 8, 10. Електродвигуни синхронізуються механічно, за допомогою конічних зубчастих передач 9 і трансмісійного вала 11. Запропонований механізм працює в такий спосіб. Комп’ютерна верстка А. Рябко 4 При пуску електродвигунів 7 крутний момент передається через черв'ячні передачі 6 на провідні шестірні механізму. Тому що зубчасті колеса обертаються в різні сторони, на гвинтах передбачена різна по напрямку нарізка різьблення (права й ліва), що дає можливість гвинтам синхронно зміщати подушки робочих валків, тобто здійснювати процес перехрещування. Привід механізму між станинами здійснюється за допомогою трансмісійного вала 8. Застосування механізму перехрещування робочих валків кліті прокатного стана дуо сприяє можливості оперативного регулювання профілю полоси при прокатці високоміцних вибухонебезпечних сталей при низьких температурах. Джерела інформації: 1. Управление качеством тонколистового проката / В.Л. Мазур, А.М. Сафьян, Н.Ю. Приходько, А.Н. Яценко. - К.: Техніка, 1997. - 384с. 2. Повышение работоспособности и расширение технологических возможностей механического оборудования рабочих клетей станов холодной прокатки / В.Ф. Потапкин, Ю.Н. Белобров, В.А. Федоринов, А.В. Сатонин, Е.С. Давыденко, В. В. Плеханова // Захист металургійних машин від поломок: 36 / наук. Пр. - Маріуполь: ПЛТУ. - Вип.8. 2005. - С.13-18. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
