Пристрій для зміни жорсткості робочої кліті прокатного стана

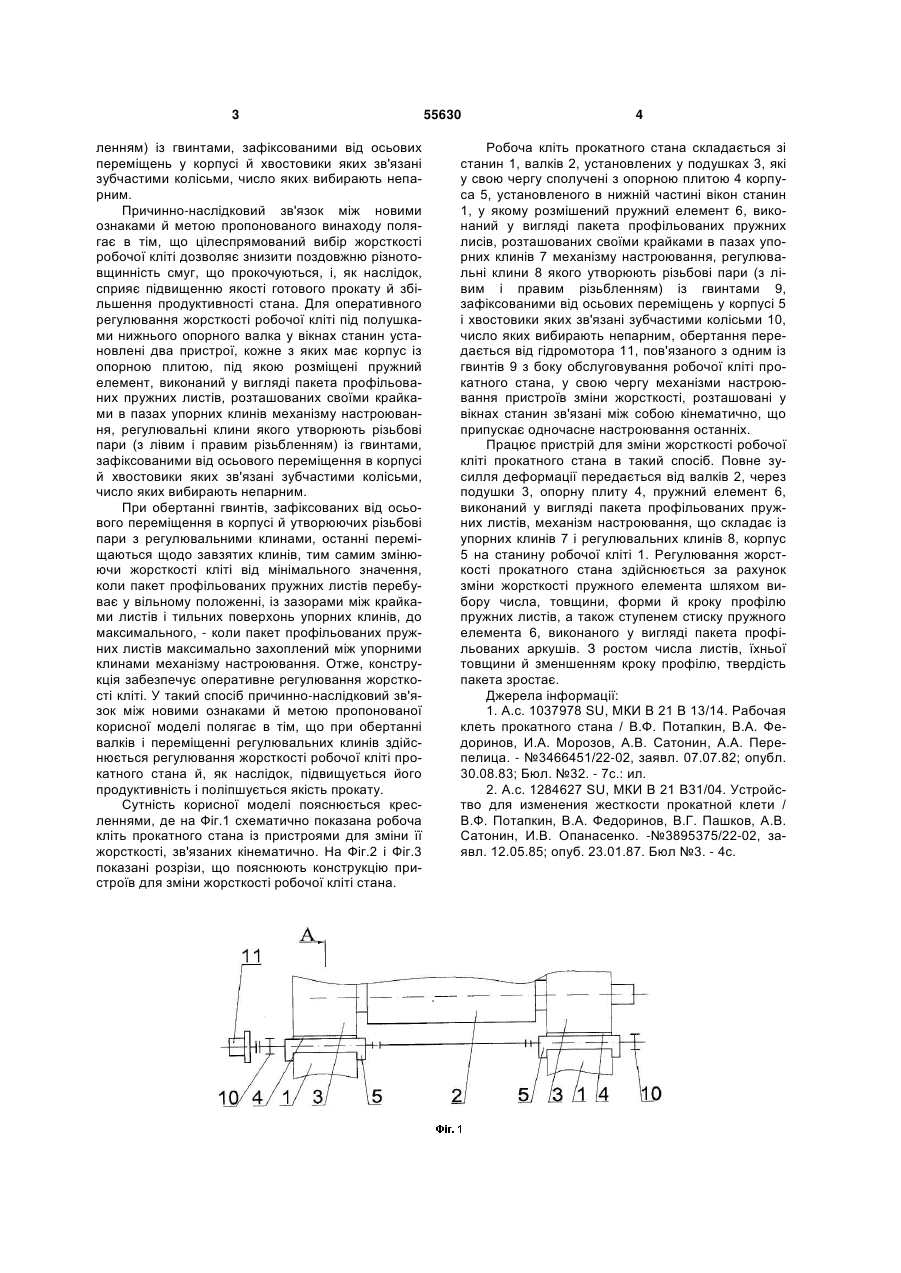

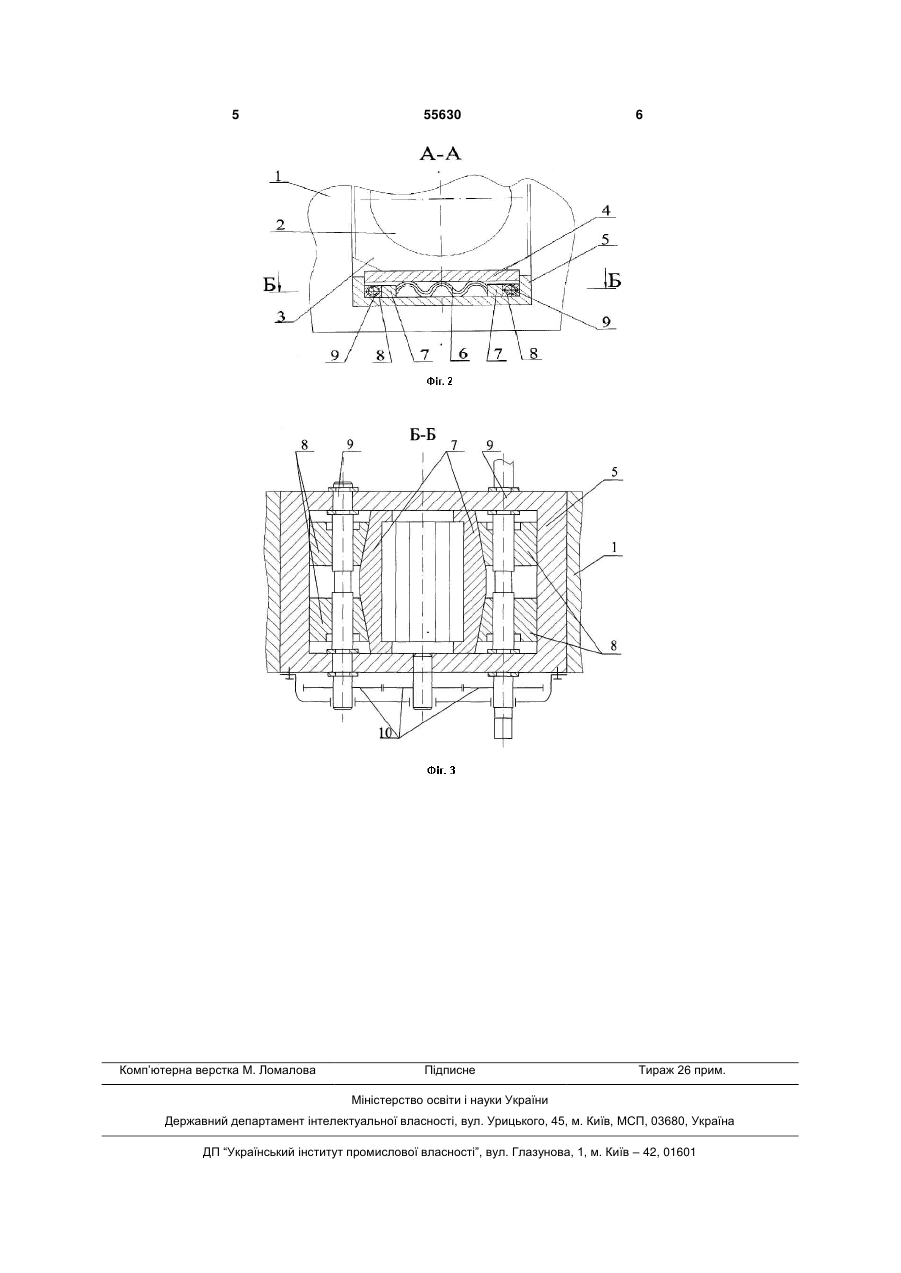

Пристрій для зміни жорсткості робочої кліті прокатного стана, який вміщує кліть, що містить 3 ленням) із гвинтами, зафіксованими від осьових переміщень у корпусі й хвостовики яких зв'язані зубчастими колісьми, число яких вибирають непарним. Причинно-наслідковий зв'язок між новими ознаками й метою пропонованого винаходу полягає в тім, що цілеспрямований вибір жорсткості робочої кліті дозволяє знизити поздовжню різнотовщинність смуг, що прокочуються, і, як наслідок, сприяє підвищенню якості готового прокату й збільшення продуктивності стана. Для оперативного регулювання жорсткості робочої кліті під полушками нижнього опорного валка у вікнах станин установлені два пристрої, кожне з яких має корпус із опорною плитою, під якою розміщені пружний елемент, виконаний у вигляді пакета профільованих пружних листів, розташованих своїми крайками в пазах упорних клинів механізму настроювання, регулювальні клини якого утворюють різьбові пари (з лівим і правим різьбленням) із гвинтами, зафіксованими від осьового переміщення в корпусі й хвостовики яких зв'язані зубчастими колісьми, число яких вибирають непарним. При обертанні гвинтів, зафіксованих від осьового переміщення в корпусі й утворюючих різьбові пари з регулювальними клинами, останні переміщаються щодо завзятих клинів, тим самим змінюючи жорсткості кліті від мінімального значення, коли пакет профільованих пружних листів перебуває у вільному положенні, із зазорами між крайками листів і тильних поверхонь упорних клинів, до максимального, - коли пакет профільованих пружних листів максимально захоплений між упорними клинами механізму настроювання. Отже, конструкція забезпечує оперативне регулювання жорсткості кліті. У такий спосіб причинно-наслідковий зв'язок між новими ознаками й метою пропонованої корисної моделі полягає в тім, що при обертанні валків і переміщенні регулювальних клинів здійснюється регулювання жорсткості робочої кліті прокатного стана й, як наслідок, підвищується його продуктивність і поліпшується якість прокату. Сутність корисної моделі пояснюється кресленнями, де на Фіг.1 схематично показана робоча кліть прокатного стана із пристроями для зміни її жорсткості, зв'язаних кінематично. На Фіг.2 і Фіг.3 показані розрізи, що пояснюють конструкцію пристроїв для зміни жорсткості робочої кліті стана. 55630 4 Робоча кліть прокатного стана складається зі станин 1, валків 2, установлених у подушках 3, які у свою чергу сполучені з опорною плитою 4 корпуса 5, установленого в нижній частині вікон станин 1, у якому розмішений пружний елемент 6, виконаний у вигляді пакета профільованих пружних лисів, розташованих своїми крайками в пазах упорних клинів 7 механізму настроювання, регулювальні клини 8 якого утворюють різьбові пари (з лівим і правим різьбленням) із гвинтами 9, зафіксованими від осьових переміщень у корпусі 5 і хвостовики яких зв'язані зубчастими колісьми 10, число яких вибирають непарним, обертання передається від гідромотора 11, пов'язаного з одним із гвинтів 9 з боку обслуговування робочої кліті прокатного стана, у свою чергу механізми настроювання пристроїв зміни жорсткості, розташовані у вікнах станин зв'язані між собою кінематично, що припускає одночасне настроювання останніх. Працює пристрій для зміни жорсткості робочої кліті прокатного стана в такий спосіб. Повне зусилля деформації передається від валків 2, через подушки 3, опорну плиту 4, пружний елемент 6, виконаний у вигляді пакета профільованих пружних листів, механізм настроювання, що складає із упорних клинів 7 і регулювальних клинів 8, корпус 5 на станину робочої кліті 1. Регулювання жорсткості прокатного стана здійснюється за рахунок зміни жорсткості пружного елемента шляхом вибору числа, товщини, форми й кроку профілю пружних листів, а також ступенем стиску пружного елемента 6, виконаного у вигляді пакета профільованих аркушів. З ростом числа листів, їхньої товщини й зменшенням кроку профілю, твердість пакета зростає. Джерела інформації: 1. А.с. 1037978 SU, МКИ В 21 В 13/14. Рабочая клеть прокатного стана / В.Ф. Потапкин, В.А. Федоринов, И.А. Морозов, А.В. Сатонин, А.А. Перепелица. - №3466451/22-02, заявл. 07.07.82; опубл. 30.08.83; Бюл. №32. - 7с.: ил. 2. А.с. 1284627 SU, МКИ В 21 В31/04. Устройство для изменения жесткости прокатной клети / В.Ф. Потапкин, В.А. Федоринов, В.Г. Пашков, А.В. Сатонин, И.В. Опанасенко. -№3895375/22-02, заявл. 12.05.85; опуб. 23.01.87. Бюл №3. - 4с. 5 Комп’ютерна верстка М. Ломалова 55630 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
