Нейтралізатор відпрацьованих газів

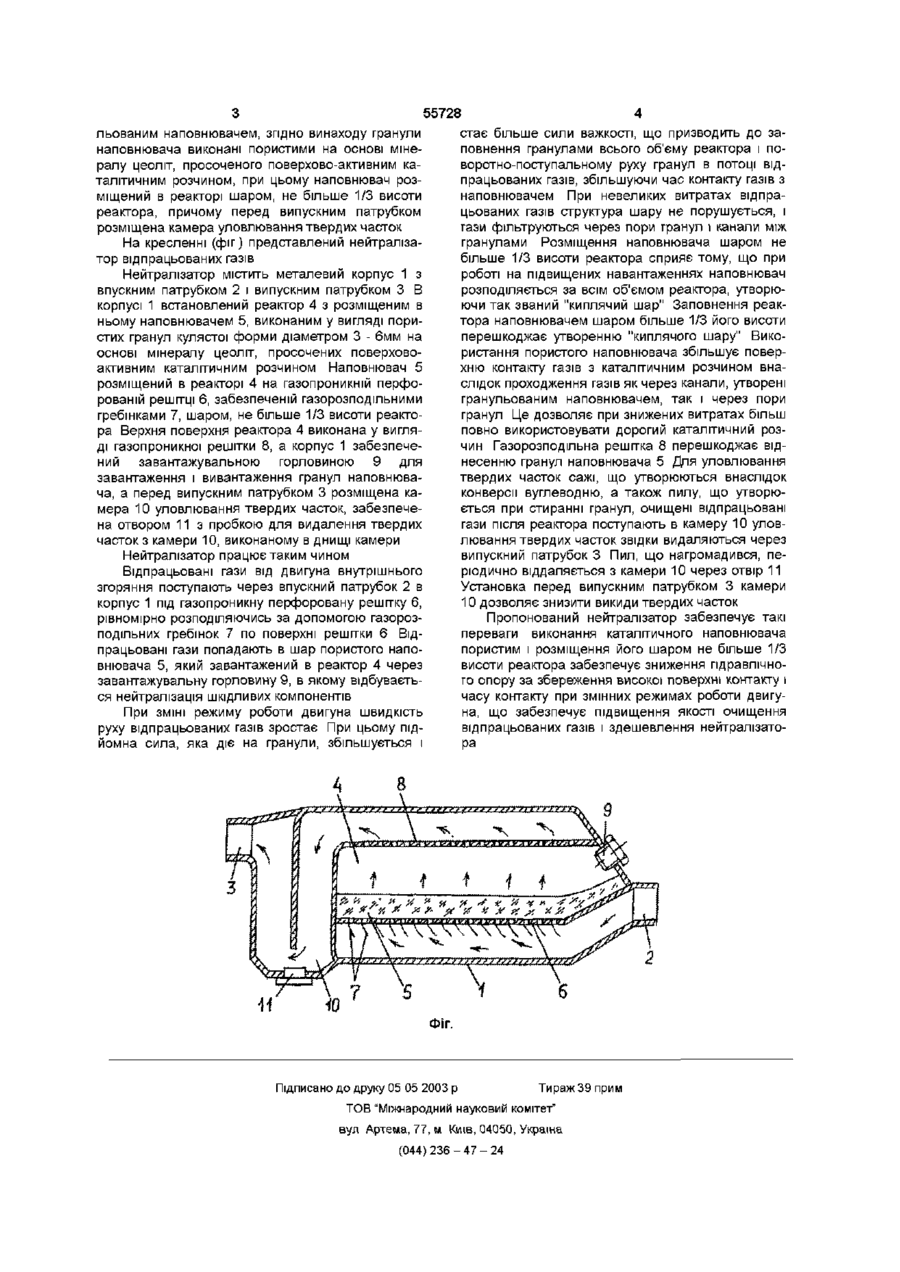

Нейтралізатор відпрацьованих газів, що містить корпус з впускним і випускним патрубками, встановлений в корпусі реактор, розташований уздовж його подовжньої осі, з розміщеним в ньому гранульованим наповнювачем, який відрізняється тим, що гранули наповнювача виконані пористими на основі мінералу цеоліт, просоченого поверхнево-активним каталітичним розчином, при цьому наповнювач розміщений в реакторі шаром, не більше 1/3 висоти реактора, причому перед випускним патрубком розміщена камера уловлювання твердих часток Винахід відноситься до систем і пристроїв для зниження викидів при спалюванні палива, що забруднюють навколишнє середовище, зокрема, до нейтралізації і зниження викидів з відпрацьованими газами двигунів внутрішнього згоряння Відомий нейтралізатор відпрацьованих газів для двигуна внутрішнього згоряння, що містить корпус, вхідний і вихідний патрубки, плоский реактор з каталізатором у вигляді гранул кулястої форми діаметром 3 - 6мм (паладієві і змішані каталізатори) або у вигляді гранул циліндричної форми заввишки 4 - 5мм і діаметром 3 - 4мм (залізомідноокисні каталізатори) Реактор виконаний у вигляді каркаса з бокових стін і смуг, що є газопроникними решітками і обмежують порожнини реактора зверху і знизу, причому краї смуг виконані закругленими, щоб уникнути стирання гранул каталізатора (а с СРСР № 794233, кл F01N 3/28, опубл 07 01 81) пусі перпендикулярно подовжньої осі, з інтервалом і паралельно один одному (а с СРСР № 941646, кл F01N 3/28, опубл 07 07 82) Відомий нейтралізатор не забезпечує отримання очікуваного технічного результату Незважаючи на високу поверхню контакту каталітичного наповнювача з відпрацьованими газами, якість очищення при змінних режимах роботи знижується У момент зміни режиму роботи, наприклад, при збільшенні обертів двигуна, відбувається додаткова подача палива в двигун, зростає швидкість руху відпрацьованих газів, за рахунок чого знижується час контакту шкідливих речовин з каталітичним наповнювачем і погіршується якість очищення Касети заповнені гранульованим каталізатором на висоту реактора, що створює високий гідравлічний опір при збільшенні обертів двигуна Використання дорогого гранульованого каталізатора призводить до дорожчання нейтралізатора і появи додаткових пилоподібних викидів, що утворюються за рахунок стирання гранул У відомому нейтралізаторі створюється високий гідравлічний опір внаслідок проходження відпрацьованого газу через канали, утворені щільним шаром гранульованого каталізатора Створюються додаткові викиди твердих часток, що утворюються при стиранні гранул каталізатора Нейтралізатор має високу вартість за рахунок використання дорогого гранульованого каталізатора, до складу якого входять благородні метали Найбільш близьким аналогом до пристрою, що заявляється, є каталітичний нейтралізатор відпрацьованих газів, що містить корпус з впускним і випускним патрубками, розміщений в корпусі реактор, виконаний у вигляді набору газопроникних касет з металевої сітки з пазами для розміщення гранульованого каталізатора, встановлених в кор В основу винаходу поставлена задача удосконалення нейтралізатора відпрацьованих газів, у якому за рахунок зміни конструктивних особливостей забезпечується зниження гідравлічного опору нейтралізатора за збереженням високої поверхні контакту газів з наповнювачем, що призводить до підвищення якості очищення при змінних режимах роботи і здешевлення нейтралізатора Поставлена задача вирішується тим, що в нейтралізаторі відпрацьованих газів, що містить корпус з впускним і випускним патрубками, встановлений в корпусі реактор, розташований уздовж його подовжньої осі, з розміщеним в ньому грану 00 1 ю ю 55728 стає більше сили важкості, що призводить до заповнення гранулами всього об'єму реактора і поворотно-поступальному руху гранул в потоці відпрацьованих газів, збільшуючи час контакту газів з наповнювачем При невеликих витратах відпрацьованих газів структура шару не порушується, і гази фільтруються через пори гранул і канали між гранулами Розміщення наповнювача шаром не більше 1/3 висоти реактора сприяє тому, що при роботі на підвищених навантаженнях наповнювач розподіляється за всім об'ємом реактора, утворюючи так званий "киплячий шар" Заповнення реактора наповнювачем шаром більше 1/3 його висоти перешкоджає утворенню "киплячого шару" Використання пористого наповнювача збільшує поверхню контакту газів з каталітичним розчином внаслідок проходження газів як через канали, утворенігранульованим наповнювачем, так і через пори гранул Це дозволяє при знижених витратах більш повно використовувати дорогий каталітичний розчин Газорозподільна решітка 8 перешкоджає віднесенню гранул наповнювача 5 Для уловлювання твердих часток сажі, що утворюються внаслідок конверсії вуглеводню, а також пилу, що утворюється при стиранні гранул, очищені відпрацьовані гази після реактора поступають в камеру 10 уловлювання твердих часток звідки видаляються через випускний патрубок 3 Пил, що нагромадився, періодично віддаляється з камери 10 через отвір 11 Установка перед випускним патрубком 3 камери 10 дозволяє знизити викиди твердих часток льованим наповнювачем, згідно винаходу гранули наповнювача виконані пористими на основі мінералу цеоліт, просоченого поверхово-активним каталітичним розчином, при цьому наповнювач розміщений в реакторі шаром, не більше 1/3 висоти реактора, причому перед випускним патрубком розміщена камера уловлювання твердих часток На кресленні (фіг) представлений нейтралізатор відпрацьованих газів Нейтралізатор містить металевий корпус 1 з впускним патрубком 2 і випускним патрубком З В корпусі 1 встановлений реактор 4 з розміщеним в ньому наповнювачем 5, виконаним у вигляді пористих гранул кулястої форми діаметром 3 - 6мм на основі мінералу цеоліт, просочених поверховоактивним каталітичним розчином Наповнювач 5 розміщений в реакторі 4 на газопроникній перфорованій решітці 6, забезпеченій газорозподільними гребінками 7, шаром, не більше 1/3 висоти реактора Верхня поверхня реактора 4 виконана у вигляді газопроникної решітки 8, а корпус 1 забезпечений завантажувальною горловиною 9 для завантаження і вивантаження гранул наповнювача, а перед випускним патрубком 3 розміщена камера 10 уловлювання твердих часток, забезпечена отвором 11 з пробкою для видалення твердих часток з камери 10, виконаному в днищі камери Нейтралізатор працює таким чином Відпрацьовані гази від двигуна внутрішнього згоряння поступають через впускний патрубок 2 в корпус 1 під газопроникну перфоровану решітку 6, рівномірно розподіляючись за допомогою газорозподільних гребінок 7 по поверхні решітки 6 Відпрацьовані гази попадають в шар пористого наповнювача 5, який завантажений в реактор 4 через завантажувальну горловину 9, в якому відбувається нейтралізація шкідливих компонентів При ЗМІНІ режиму роботи двигуна швидкість руху відпрацьованих газів зростає При цьому підйомна сила, яка діє на гранули, збільшується і ? ,s У' Пропонований нейтралізатор забезпечує такі переваги виконання каталітичного наповнювача пористим і розміщення його шаром не більше 1/3 висоти реактора забезпечує зниження гідравлічного опору за збереження високої поверхні контакту і часу контакту при змінних режимах роботи двигуна, що забезпечує підвищення якості очищення відпрацьованих газів і здешевлення нейтралізатора К
