Стикове з’єднання стінових панелей

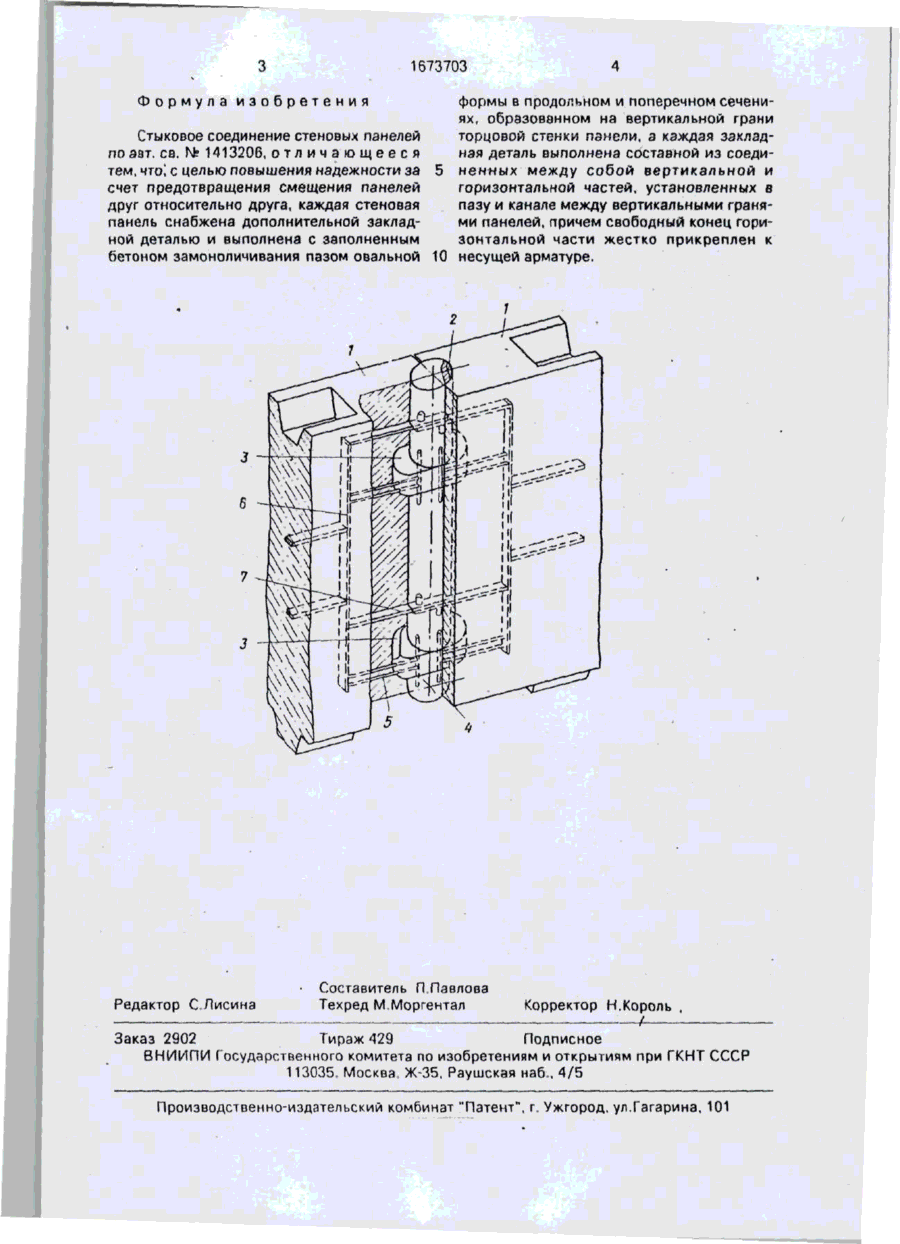

Изобретение относится к строительству и может найти применение в соединениях строительных конструкций, преимущественно стеновых панелей. Цель изобретения - повышение надежности соединения панелей за счет предотвращения смещения одной панели относительно другой. Стыковое соединение стеновых панелей 1 включает канал 2, на вертикальных гранях торцовых стенок панелей 1 выполнены пазы 3. Закладные детали из вертикальных 4 и горизонтальных частей 5 установлены в пазу и канале между вертикальными гранями панелей, причем свободный конец горизонтальной части жестко прикреплен к несущей арматуре 6. 1 ил. СП Изобретение относится к строительству, может найти применение в соединениях строительных конструкций, преимущественно стеновых панелей, и является усовершенствованием изобретения по авт. св. (\fc 1413206. ненных между собой вертикальной 4 и горизонтальной частей 5, прикрепленных к несущей арматуре 6 стеновых панелей. Пазы овальной формы с закладными деталями расположены ниже закладных деталей 7, выполненных в виде пластин. Целью изобретения является повышение надежности путем предотвращения смещения панелей одна относительно другой. На чертеже представлено стыковое соединение, аксонометрия. Стыковое соединение стеновых панелей 1, установленных с образованием между вертикальными гранями канала 2, включает в себя заполненные бетоном замоноличивания пазы 3 овальной формы в продольном и поперечном сечении, образованные на вертикальной грани торцовой стенки каждой панели. В пазах установлены закладные детали, выполненные из соеди При монтаже в проектное положение устанавливают стеновую панель 1, затем к торцу панели подводят стыкуемую панель 1, образуя при этом канал 2, по торцам которого выполнены пазы овальной формы. В канал 2 заливают бетон, который проникает в пазы 3, образуя при этом монолитные шпонки, чем осуществляют дополнительную взаимосвязь закладных деталей 7 и панелей 1. Выполнение данного соединения просто в конструктивном отношении и позволяет широко использовать его а строительных конструкциях. с ON о 1673703 Формула изобретения Стыковое соединение стеновых панелей по аат. са. № 1413206, о т л и ч а ю щ е е с я тем, что! с целью повышения надежности за счет предотвращения смещения панелей друг относительно друга, каждая стеновая панель снабжена дополнительной закладной деталью и выполнена с заполненным бетоном замоноличивания пазом овальной J Редактор С.Лисина формы в продольном и поперечном сечениях, образованном на вертикальной грани торцовой стенки панели, а каждая закладная деталь выполнена составной из соединенных между собой вертикальной и горизонтальной частей, установленных в пазу и канале между вертикальными гранями панелей, причем свободный конец горизонтальной части жестко прикреплен к 10 несущей арматуре. Составитель П.Павлова Техред М Моргентал Корректор Н.Король , Заказ 2902 Тираж 429 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина, 101
