Машина для шліфування

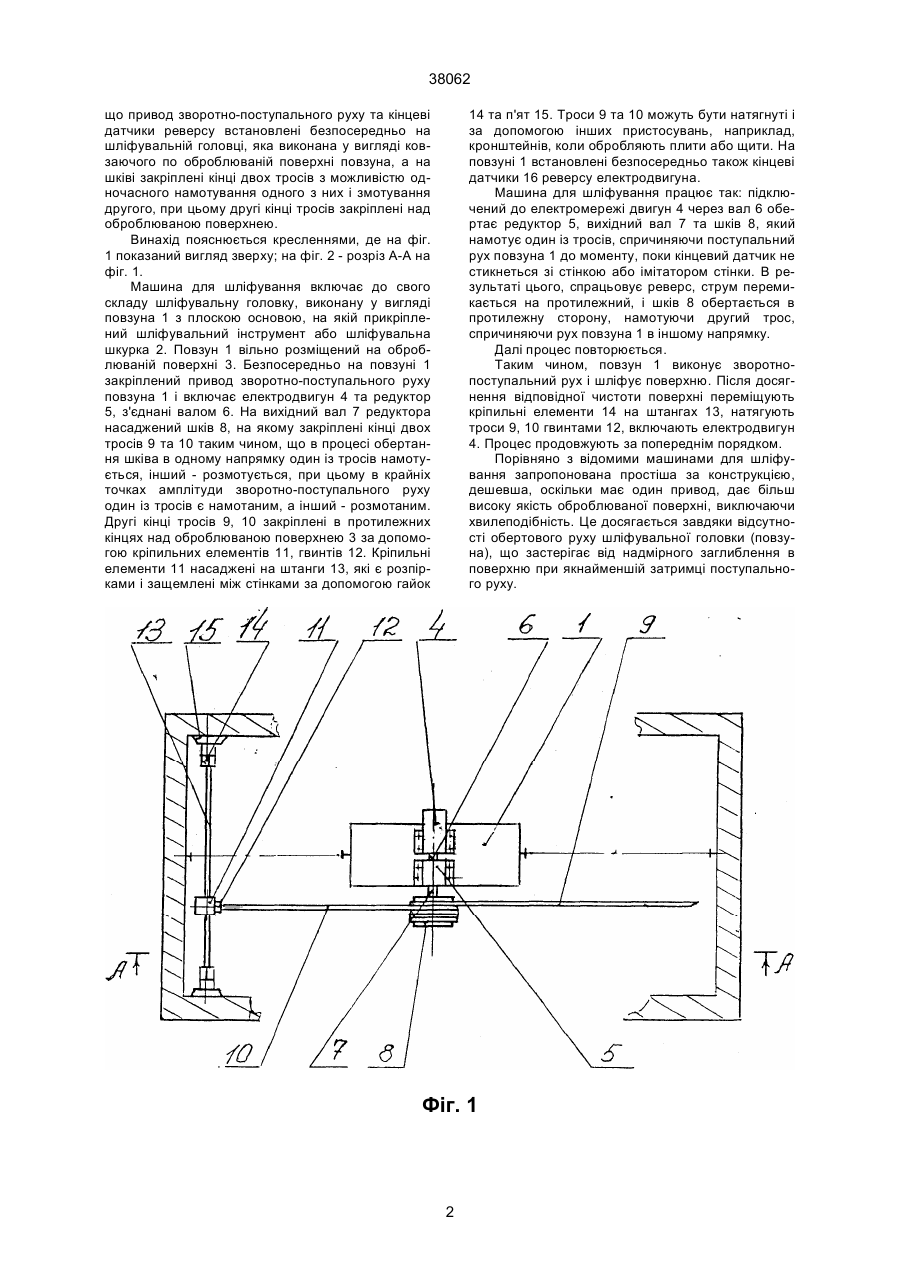

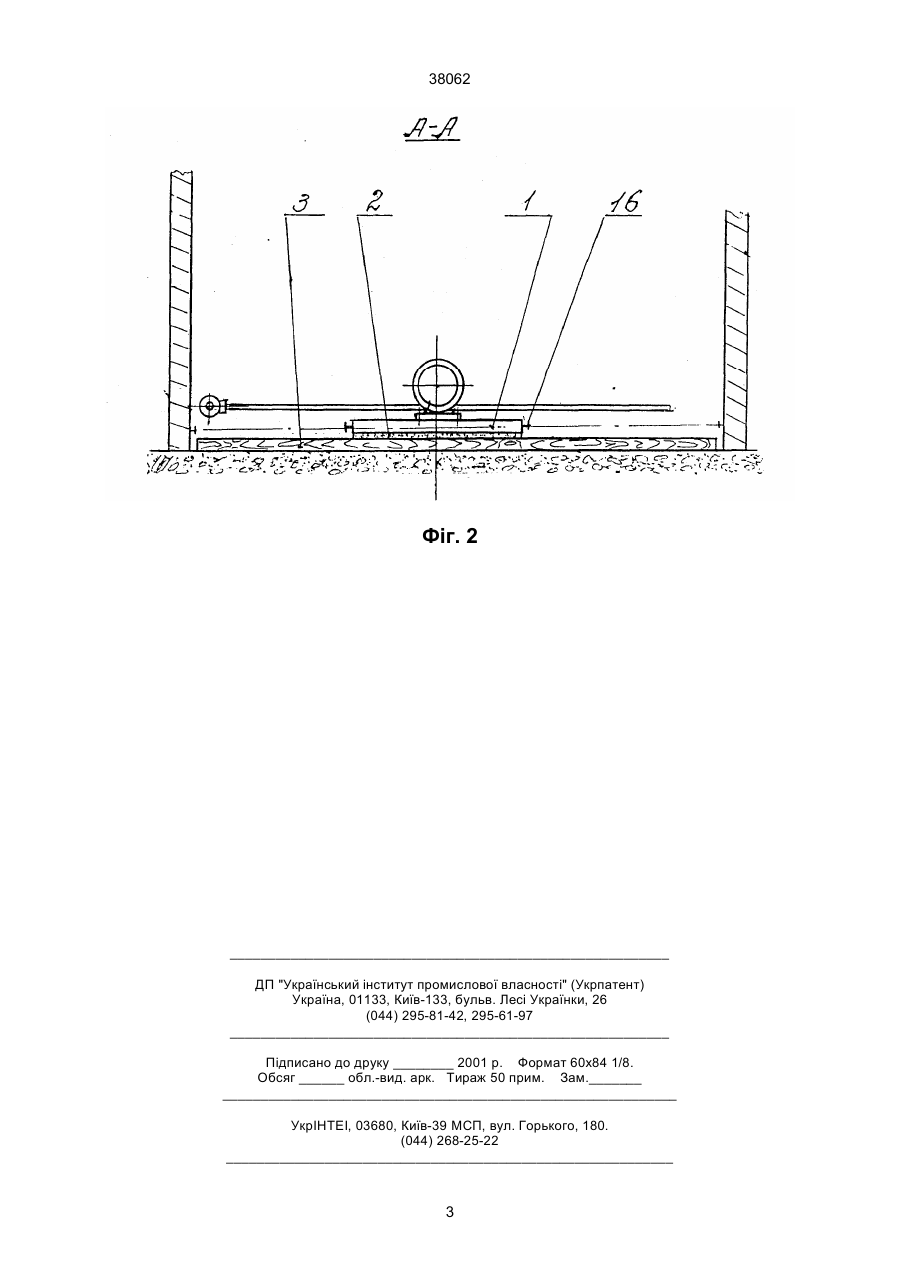

Машина для шліфування, що має шліфувальну головку, реверсивний привод зворотнопоступального руху шліфувальної головки, відріз 38062 що привод зворотно-поступального руху та кінцеві датчики реверсу встановлені безпосередньо на шліфувальній головці, яка виконана у вигляді ковзаючого по оброблюваній поверхні повзуна, а на шківі закріплені кінці двох тросів з можливістю одночасного намотування одного з них і змотування другого, при цьому другі кінці тросів закріплені над оброблюваною поверхнею. Винахід пояснюється кресленнями, де на фіг. 1 показаний вигляд зверху; на фіг. 2 - розріз А-А на фіг. 1. Машина для шліфування включає до свого складу шліфувальну головку, виконану у вигляді повзуна 1 з плоскою основою, на якій прикріплений шліфувальний інструмент або шліфувальна шкурка 2. Повзун 1 вільно розміщений на оброблюваній поверхні 3. Безпосередньо на повзуні 1 закріплений привод зворотно-поступального руху повзуна 1 і включає електродвигун 4 та редуктор 5, з'єднані валом 6. На вихідний вал 7 редуктора насаджений шків 8, на якому закріплені кінці двох тросів 9 та 10 таким чином, що в процесі обертання шківа в одному напрямку один із тросів намотується, інший - розмотується, при цьому в крайніх точках амплітуди зворотно-поступального руху один із тросів є намотаним, а інший - розмотаним. Другі кінці тросів 9, 10 закріплені в протилежних кінцях над оброблюваною поверхнею 3 за допомогою кріпильних елементів 11, гвинтів 12. Кріпильні елементи 11 насаджені на штанги 13, які є розпірками і защемлені між стінками за допомогою гайок 14 та п'ят 15. Троси 9 та 10 можуть бути натягнуті і за допомогою інших пристосувань, наприклад, кронштейнів, коли обробляють плити або щити. На повзуні 1 встановлені безпосередньо також кінцеві датчики 16 реверсу електродвигуна. Машина для шліфування працює так: підключений до електромережі двигун 4 через вал 6 обертає редуктор 5, вихідний вал 7 та шків 8, який намотує один із тросів, спричиняючи поступальний рух повзуна 1 до моменту, поки кінцевий датчик не стикнеться зі стінкою або імітатором стінки. В результаті цього, спрацьовує реверс, струм перемикається на протилежний, і шків 8 обертається в протилежну сторону, намотуючи другий трос, спричиняючи рух повзуна 1 в іншому напрямку. Далі процес повторюється. Таким чином, повзун 1 виконує зворотнопоступальний рух і шліфує поверхню. Після досягнення відповідної чистоти поверхні переміщують кріпильні елементи 14 на штангах 13, натягують троси 9, 10 гвинтами 12, включають електродвигун 4. Процес продовжують за попереднім порядком. Порівняно з відомими машинами для шліфування запропонована простіша за конструкцією, дешевша, оскільки має один привод, дає більш високу якість оброблюваної поверхні, виключаючи хвилеподібність. Це досягається завдяки відсутності обертового руху шліфувальної головки (повзуна), що застерігає від надмірного заглиблення в поверхню при якнайменшій затримці поступального руху. Фіг. 1 2 38062 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
