Варіатор

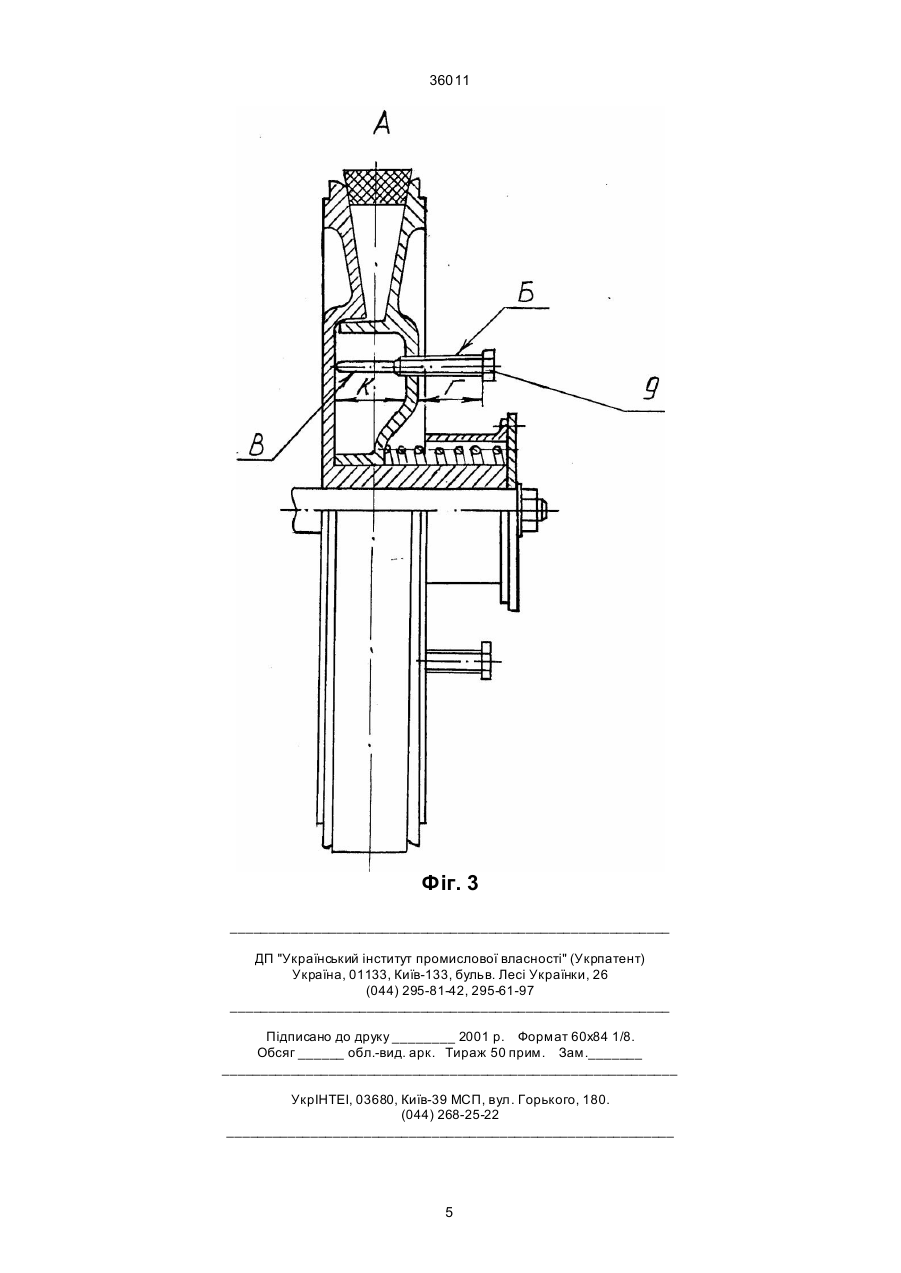

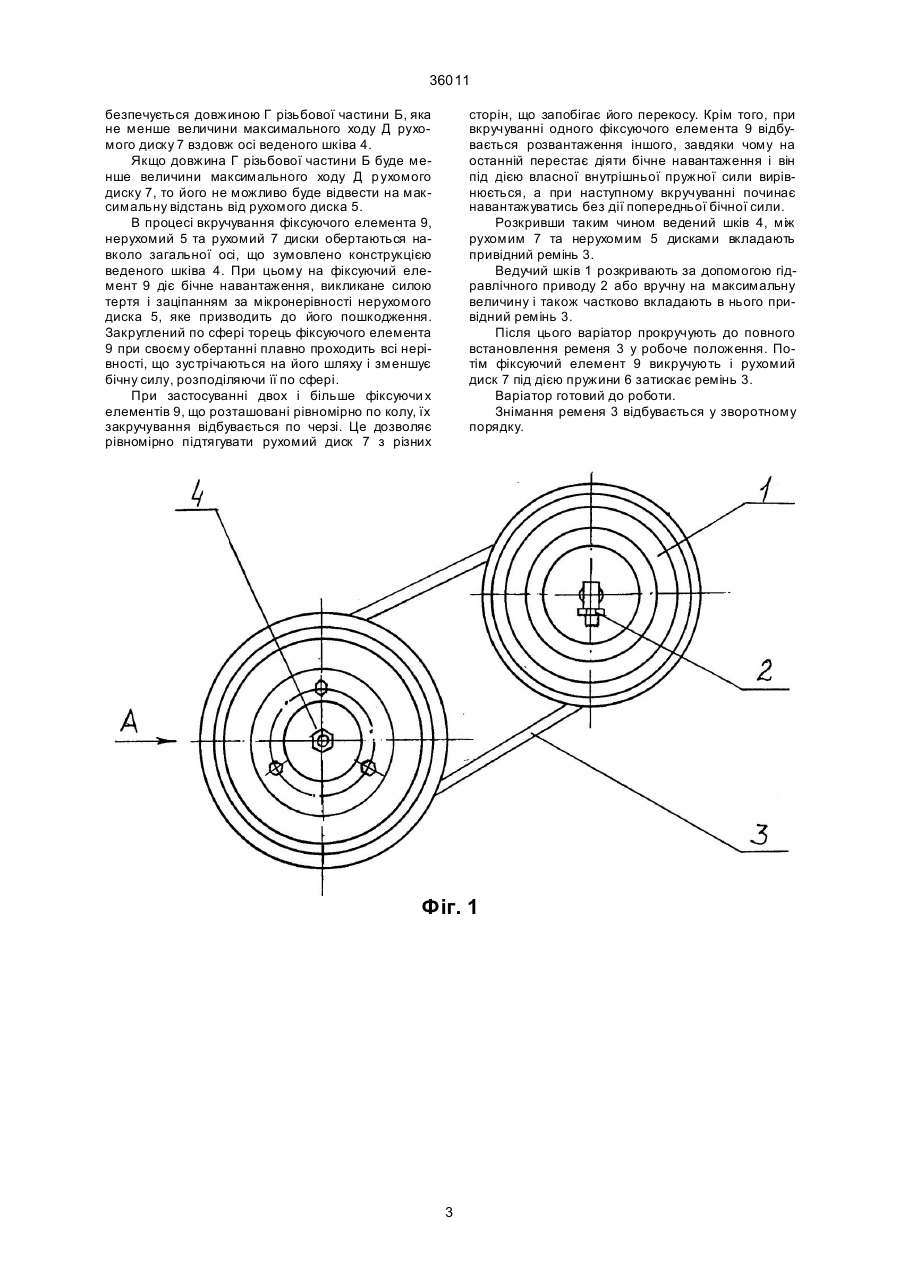

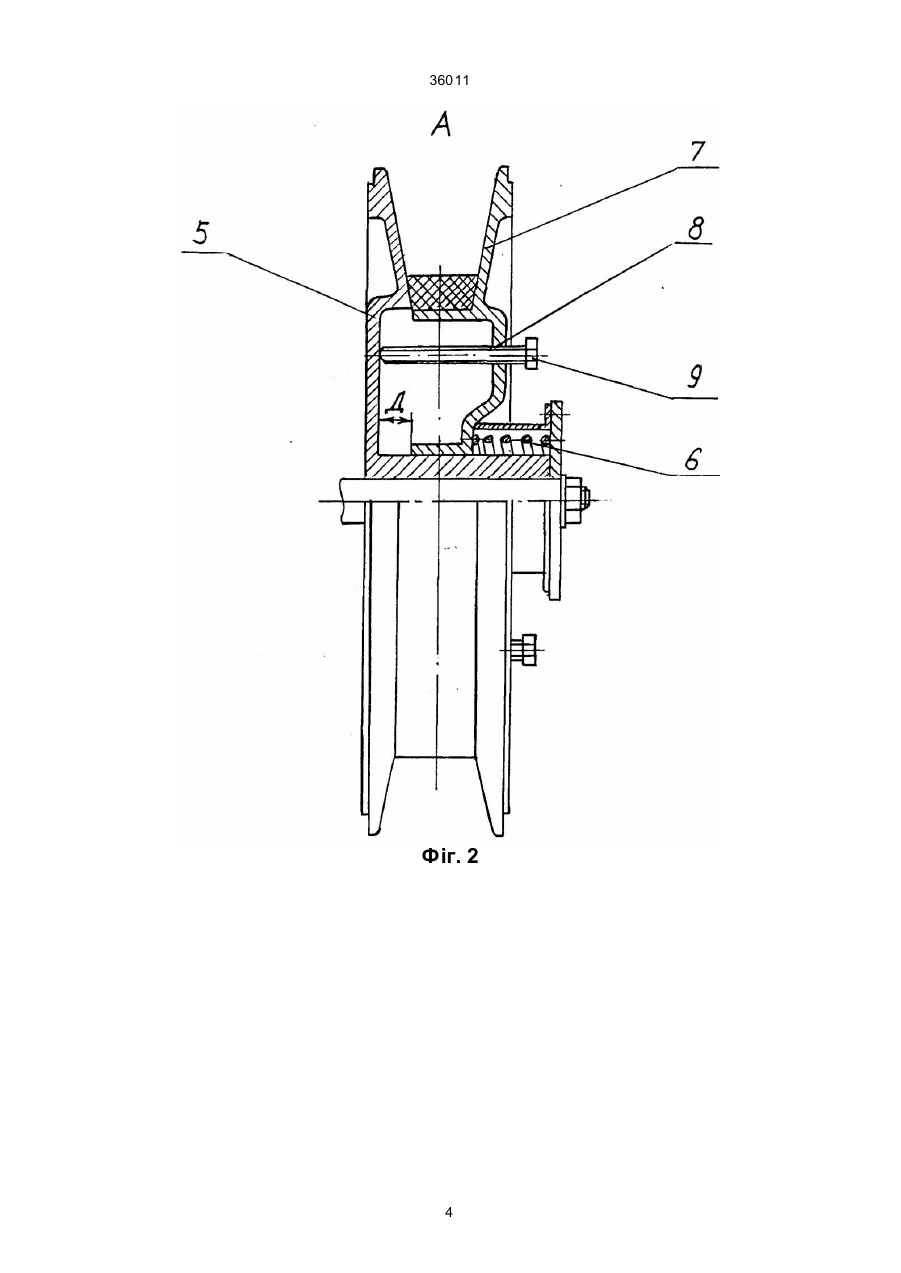

1. Варіатор, що складається з ведучого шківа з гідравлічним приводом, привідного ременя і веденого шківа, що має нерухомий та рухомий диски, притиснуті один до одного пружиною, який відрізняється тим, що рухомий диск веденогошківа має нарізний отвір з вкрученим фіксуючим елементом, торець якого у робочому стані притиснуто до нерухомого диска. 2. Варіатор по п. 1, який відрізняється тим, що фіксуючий елемент має нарізну та ненарізну частини. 36011 Для забезпечення рішення поставленої задачі у варіаторі, який складається з ведучого шківа з гідравлічним приводом, приводного ременя і веденого шківа, що має нерухомий та рухомий диски, притиснуті один до одного пружиною, згідно винаходу р ухомий диск веденого шківа має різьбовий отвір з вкрученим фіксуючим елементом, торець якого у робочому стані притиснуто до нерухомого диску. Фіксуючий елемент має різьбову та нерізьбову частини. Довжина різьбової частини фіксуючого елемента, яка виступає над рухомим диском після його вкручення до торкання з нерухомим, не менше величини максимального ходу рухомого диска вздовж осі веденого шківа Торець фіксуючого елемента, який впирається у нерухомий диск, закруглено по сфері. Довжина нерізьбової частини фіксуючого елемента не більше відстані між рухомим і нерухомим дисками в місці його вкручення при закритому веденому шківі, а діаметр нерізьбової частини не більше внутрішнього діаметра різьбового отвору. На рухомому диску встановлено не менше двох фіксуючи х елементів. Фіксуючі елементи розташовані рівномірно по колу. Виконання на рухомому диску веденого шківа різьбового отвору з вкрученим: фіксуючим елементом, торець якого у робочому стані притиснуто до нерухомого диску, дозволяє зафіксувати рухомий диск у відкритому положенні для зручного одягання ременя без пошкодження або розриву на менший діаметр веденого шківа з мінімальними затратами часу та енергії. Виконання фіксуючого елемента таким, що має різьбову та нерізьбову частини, дозволяє зменшити трудомісткість вкручування фіксуючого елемента у рухомий диск. Виконання довжини різьбової частини фіксуючого елемента, що виступає над рухомим диском після його вкручення до торкання з нерухомим, не менше величини максимального ходу р ухомого диска вздовж осі веденого шкива дозволяє відвести рухомий диск у крайнє відкрите положення і забезпечити одягання ременя на найменший діаметр веденого шківа у ненапруженому стані, що максимально зменшує енергомісткість операції і запобігає пошкодженню або розриву ременя. Виконання торця фіксуючого елемента, який впирається у нерухомий диск, закругленим по сфері дозволяє більш рівномірно розподілити навантаження на фіксуючий елемент при його вкручуванні для запобігання надлишковому бічному навантаженню на фіксуючий елемент і його пошкодженню. Виконання довжини нерізьбової частини фіксуючого елемента не більше відстані між рухомим та нерухомим дисками в місці його вкручування при закритому веденому шківі, а діаметра нерізьбової частини не більше внутрішнього діаметра різьбового отвору дозволяє без перешкод встромити фіксуючий елемент в різьбовий отвір і максимально зменшити витрати часу на його вкручування у рухомий диск до торкання з нерухомим диском. Встановлення не менше двох фіксуючи х елементів па рухомому диску дозволяє рівномірно розподілити навантаження між ними. Крім того, почергово вкручування фіксуючи х елементів до зволяє забезпечити їх почергово розвантаження, що запобігає їх пошкодженню під дією бічного навантаження. Розташування фіксуючи х елементів рівномірно по колу дозволяє рівномірно діяти на рухомий диск веденого шківа для усунення його перекосу. На фіг. 1 показано загальний вигляд варіатора з трьома фіксуючими елементами на веденому шківі, що рівномірно розташовані по колу. На фіг. 2 показано вид А веденого шківа варіатора у відкритому положенні і збільшеному масштабі. На фіг. 3 показано вид А веденого шківа варіатора у закритому положенні і збільшеному масштабі з фіксуючим елементом, що має різьбову та нерізьбову частини. Варіатор складається з ведучого шківа 1 з гідравлічним приводом 2, приводного ременя 3 і веденого шківа 4, що має нерухомий диск 5, до якого пружиною б притиснуто рухомий диск 7 з різьбовим отвором 8 і вкрученим фіксуючим елементом 9, торець якого у робочому стані притиснуто до нерухомого диску 5. Фіксуючий елемент 9 має різьбову Б та нерізьбову В частини. Довжина Г різьбової частини Б фіксуючого елемента 9, яка виступає над рухомим диском 7 після його вкручення до торкання з нерухомим диском 5, не менше величини максимального ходу Д рухомого диска 7 вздовж осі веденого шківа 4. Торець фіксуючого елемента 9, який впирається у нерухомий диск 5, закруглено по сфері • Довжина нерізьбової частини В фіксуючого елемента 9 не більше відстані К між рухомим 7 та нерухомим 5 дисками в місці його вкручення при закритому веденому шківі 4, а діаметр нерізьбової частини не більше внутрішнього діаметра різьбового отвору. № рухомому диску 7 встановлено не менше двох фіксуючих елементів 9, які розташовані рівномірно по колу. Варіатор працює наступним чином В різьбовий отвір 8 рухомого диска 7 веденого шківа 4 вкручують фіксуючий елемент 9 і впирають його у нерухомий диск 5. Фіксуючий елемент 9, який має різьбову Б та нерізьбову В частини, спочатку встромляють у різьбовий отвір 8 нерізьбовою частиною В, діаметр якої менше внутрішнього діаметра різьбового отвору, до впирання у різьбу Б, а потім його вкручують до торкання з нерухомим диском 5, що можливо завдяки тому, що довжина нерізьбової частини В не більше відстані К між рухомим 7 та нерухомим 5 дисками веденого шківа 4. Якщо діаметр нерізьбової частини В фіксуючого елемента 9 буде більше внутрішнього діаметра різьбового отвору рухомого диску 7, то в останній не можливо буде встромити фіксуючий елемент 9. Якщо довжина нерізьбової частини В буде більше відстані К між рухомим 7 та нерухомим 5 дисками веденого шківа 4, то фіксуючий елемент 9 на початку вкручування буде погано захоплювати рухомий диск 7, а при зносі різьби в процесі експлуатації взагалі перестане в нього вкручуватись. При продовжуванні вкручування під дією фіксуючого елемента 9 рухомий диск 7 відходить, стискаючи пружину 6, до величини його максимального ходу вздовж осі веденого шківа 4, що за 2 36011 безпечується довжиною Г різьбової частини Б, яка не менше величини максимального ходу Д рухомого диску 7 вздовж осі веденого шківа 4. Якщо довжина Г різьбової частини Б буде менше величини максимального ходу Д р ухомого диску 7, то його не можливо буде відвести на максимальну відстань від рухомого диска 5. В процесі вкручування фіксуючого елемента 9, нерухомий 5 та рухомий 7 диски обертаються навколо загальної осі, що зумовлено конструкцією веденого шківа 4. При цьому на фіксуючий елемент 9 діє бічне навантаження, викликане силою тертя і заціпанням за мікронерівності нерухомого диска 5, яке призводить до його пошкодження. Закруглений по сфері торець фіксуючого елемента 9 при своєму обертанні плавно проходить всі нерівності, що зустрічаються на його шляху і зменшує бічну силу, розподіляючи її по сфері. При застосуванні двох і більше фіксуючи х елементів 9, що розташовані рівномірно по колу, їх закручування відбувається по черзі. Це дозволяє рівномірно підтягувати рухомий диск 7 з різних сторін, що запобігає його перекосу. Крім того, при вкручуванні одного фіксуючого елемента 9 відбувається розвантаження іншого, завдяки чому на останній перестає діяти бічне навантаження і він під дією власної внутрішньої пружної сили вирівнюється, а при наступному вкручуванні починає навантажуватись без дії попередньої бічної сили. Розкривши таким чином ведений шків 4, між рухомим 7 та нерухомим 5 дисками вкладають привідний ремінь 3. Ведучий шків 1 розкривають за допомогою гідравлічного приводу 2 або вручну на максимальну величину і також частково вкладають в нього привідний ремінь 3. Після цього варіатор прокручують до повного встановлення ременя 3 у робоче положення. Потім фіксуючий елемент 9 викручують і рухомий диск 7 під дією пружини 6 затискає ремінь 3. Варіатор готовий до роботи. Знімання ременя 3 відбувається у зворотному порядку. Фіг. 1 3 36011 Фіг. 2 4 36011 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
