Номер патенту: 56293
Опубліковано: 10.01.2011
Автори: Сігал Олександр Ісакович, Кучин Геннадій Петрович, Бикоріз Євген Йосипович, Скрипко Валерій Якович, Лавренцов Євген Михайлович, Капітонов Володимир Іванович
Формула / Реферат
Котел, що містить корпус, топку, газоходи, радіаційну та конвективну поверхні нагріву, який відрізняється тим, що в газоходах встановлена додаткова конвективна поверхня нагріву, обладнана теплообмінними трубами, причому відстань від теплообмінних труб додаткової конвективної поверхні нагріву до теплообмінних труб котла складає 10-20 мм.
Текст

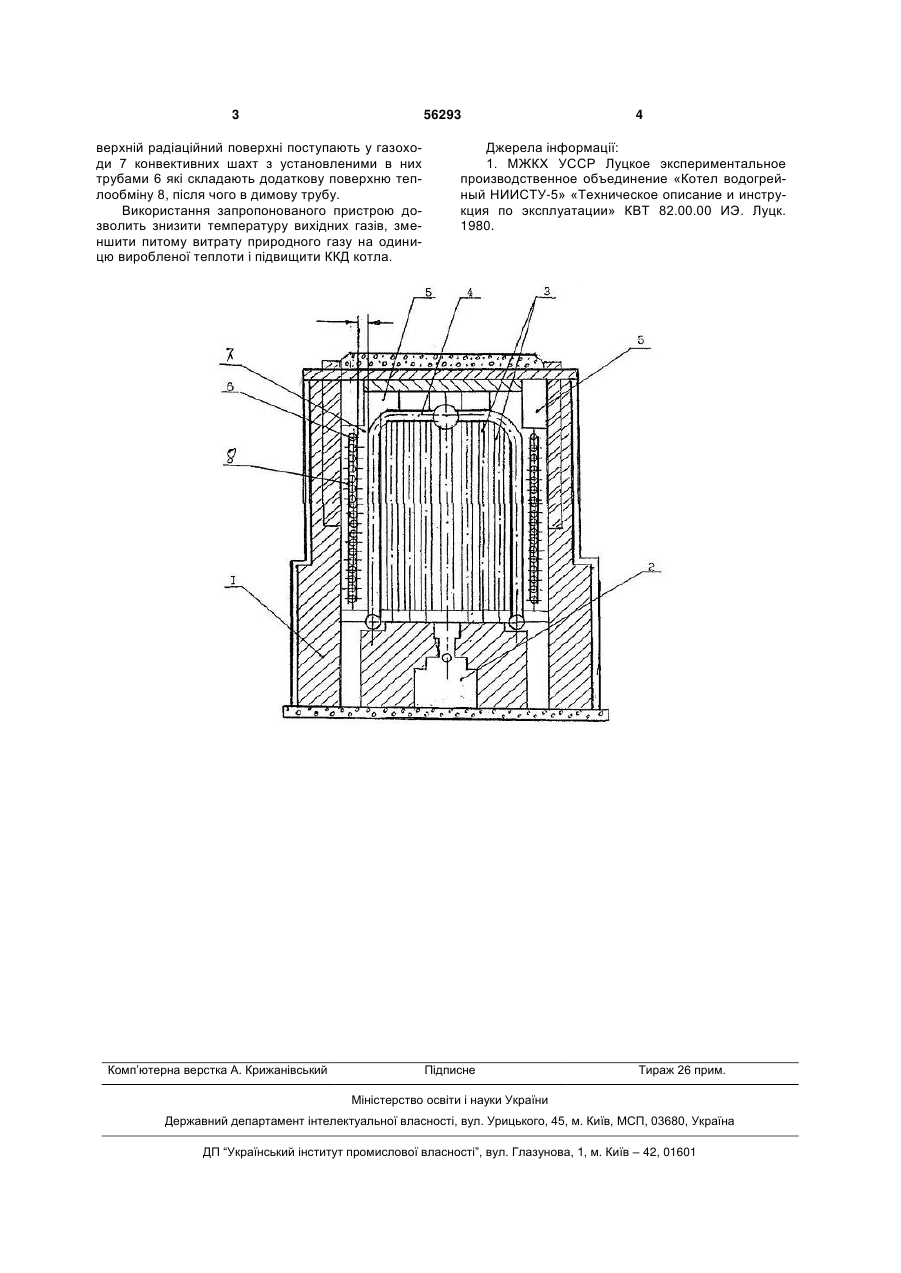

Котел, що містить корпус, топку, газоходи, радіаційну та конвективну поверхні нагріву, який відрізняється тим, що в газоходах встановлена додаткова конвективна поверхня нагріву, обладнана теплообмінними трубами, причому відстань від теплообмінних труб додаткової конвективної поверхні нагріву до теплообмінних труб котла складає 10-20 мм. (19) (21) u201007234 (22) 11.06.2010 (24) 10.01.2011 (46) 10.01.2011, Бюл.№ 1, 2011 р. (72) КУЧИН ГЕННАДІЙ ПЕТРОВИЧ, СКРИПКО ВАЛЕРІЙ ЯКОВИЧ, СІГАЛ ОЛЕКСАНДР ІСАКОВИЧ, БИКОРІЗ ЄВГЕН ЙОСИПОВИЧ, ЛАВРЕНЦОВ ЄВГЕН МИХАЙЛОВИЧ, КАПІТОНОВ ВОЛОДИМИР ІВАНОВИЧ 3 56293 верхній радіаційний поверхні поступають у газоходи 7 конвективних шахт з установленими в них трубами 6 які складають додаткову поверхню теплообміну 8, після чого в димову трубу. Використання запропонованого пристрою дозволить знизити температуру вихідних газів, зменшити питому витрату природного газу на одиницю виробленої теплоти і підвищити ККД котла. Комп’ютерна верстка А. Крижанівський 4 Джерела інформації: 1. МЖКХ УССР Луцкое экспериментальное производственное объединение «Котел водогрейный НИИСТУ-5» «Техническое описание и инструкция по эксплуатации» КВТ 82.00.00 ИЭ. Луцк. 1980. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBoiler
Автори англійськоюKuchyn Hennadii Petrovych, Skrypko Valerii Yakovych, Sihal Oleksandr Isakovych, Bykoriz Yevhen Yosypovych, Lavrentsov Yevhen Mykhailovych, Kapitonov Volodymyr Ivanovych
Назва патенту російськоюКотел
Автори російськоюКучин Геннадий Петрович, Скрипко Валерий Яковлевич, Сигал Александр Исакович, Быкорез Евгений Иосифович, Лавренцов Евгений Михайлович, Капитонов Владимир Иванович
МПК / Мітки
МПК: F24H 1/12
Мітки: котел
