Пристрій для сушіння гофрованого картону
Номер патенту: 56516
Опубліковано: 15.05.2003
Автори: Мулін Володимир Іванович, Коваль Володимир Костянтинович, Ікол Юрій Олексійович
Формула / Реферат
1. Пристрій для сушіння гофрованого картону, який включає стіл з сушильними плитами, розміщене над ними нескінченне сукно, який відрізняється тим, що між сушильними плитами кожної наступної секції розміщені сушильні камери гофрокартону, а перед секцією охолодження над поверхнями сукна розміщені конвективні сушарки, які повітроводами через регулюючі заслінки з’єднані з теплоутилізатором та калорифером догрівання подаваного вентилятором свіжого повітря, причому конвективні сушарки також з’єднані повітроводами з теплоутилізатором та вентилятором відводу пароповітряної суміші.
2. Пристрій за п. 1, який відрізняється тям, що сушильні камери оснащені щілинними соплами нагрітого повітря, спрямовуваного під кутом 25-30° в напрямку руху гофрокартону, а поверхня, що примикає до гофрокартону, перфорована щілинними каналами сопел.
3. Пристрій за пп. 1 та 2, який відрізняється тим, що сушарки оснащені щілинними соплами нагрітого повітря, спрямовуваного під кутом 25-30° назустріч руху сукна.

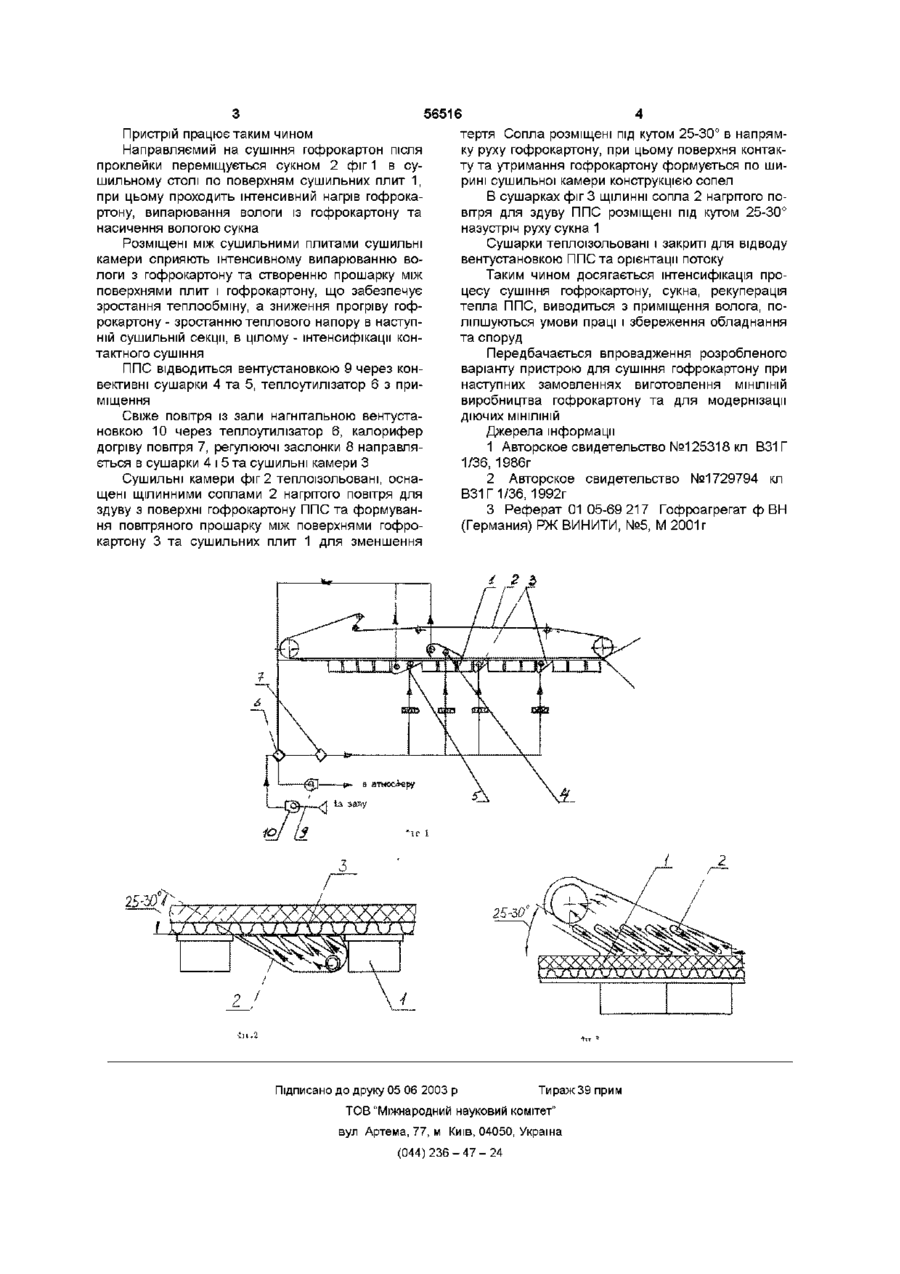

Текст
1 Пристрій для сушіння гофрованого картону, який включає стіл з сушильними плитами, розміщене над ними нескінченне сукно, який відрізняється тим, що між сушильними плитами кожної наступної секції розміщені сушильні камери гофрокартону, а перед секцією охолодження над поверхнями сукна розміщені конвективні сушарки, які повітроводами через регулюючі заслінки з'єднані з теплоутилізатором та калорифером догрівання подаваного вентилятором свіжого повітря, причому конвективні сушарки також з'єднані повітроводами з теплоутилізатором та вентилятором відводу пароповітряної суміші 2 Пристрій за п 1, який відрізняється тям, що сушильні камери оснащені щілинними соплами нагрітого повітря, спрямовуваного під кутом 25-30° в напрямку руху гофрокартону, а поверхня, що примикає до гофрокартону, перфорована щілинними каналами сопел 3 Пристрій за пп 1 та 2, який відрізняється тим, що сушарки оснащені щілинними соплами нагрітого повітря, спрямовуваного під кутом 25-30° назустріч руху сукна Винахід відноситься до сушіння гофрокартону при його виробництві і може бути використаним з целюлозно-паперовій промисловості Відомий пристрій для сушіння гофрокартону по а с №1253816 [1], утримуючий стіл з сушильними плитами, розміщене над ними нескінчене сукно, колектор з щілинними соплами між сушильними плитами і сукном, трубами, що мають отвори у зоні контакту з сукном, а сопла споряджені направляючими пристроями Відомий спосіб сушіння гофрокартону та пристрій для його здійснення по а с №1729794 [2] Спосіб сушіння включає переміщення та нагрів гофрокартону на сушильному столі, продування гофрів картону направленим вздовж них потоками повітря через сопла з переміщенням в одному напрямку з гофрокартоном Пристрій має стіл з сушильними плитами, нескінчене сукно, колектор та ЩІЛИННІ сопла і забезпечений нескінченим транспортуючим елементом, на якому закріплені ЩІЛИННІ сопла, а в колекторі зроблений направляючий паз для їх переміщення Розробки направлені на розвиток процесу сушіння з продувкою каналів гофрокартону, але не вирішують проблем локалізації та відводу вологи з сукна, значна частина якої поглинається сукном та повертається в повторний цикл сушіння, що знижує його ефективність Підвищення швидкості нових ЛІНІЙ виробницт ва гофрокартону (гофроагрегатів) поєднується з зростанням об'ємів виділення пароповітряної суміші (ППС), а тенденція розширення ряду типорозмірів гофрокартону із зниженням висот гофри від 7,5 до 0,3мм ускладнює реальність сушіння продувкою гофр, вимагає пошуку рішень інтенсифікації сушіння гофрокартону та сукна Цьому сприяє освоєння виробництва перфорованих сукон [3] Метою винаходу є розробка пристрою для міНІЛІНІІ гофрокартону з підвищенням ефективності сушіння та поліпшенням умов праці Суть винаходу - пристрій, утримуючий стіл із сушильними плитами, розміщене над ними нескінчене сукно, розміщені між сушильними плитами кожної наступної секції сушильні камери гофрокартону, розміщені перед секцією охолодження конвективні сушарки сукна, які повітроводами через регулюючі заслонки з'єднані з теплоутилізатором та калорифером догріву подаваного вентилятором свіжого повітря, причому конвективні сушарки також з'єднані повітроводами з теплоутилізатором та вентилятором відводу пароповітряної суміші Суттєві ознаки розробки рішень пояснюються в ПОСЛІДОВНОСТІ роботи пристрою На кресленні фіг 1 приведена принципова схема компоновки обладнання пристрою, а на фіг 2 і фіг 3 - принципове рішення по сушильним камерам гофрокартону та конвективним сушаркам (О ю (О ю 56516 Пристрій працює таким чином тертя Сопла розміщені під кутом 25-30° в напрямку руху гофрокартону, при цьому поверхня контакНаправляємий на сушіння гофрокартон після ту та утримання гофрокартону формується по шипроклейки переміщується сукном 2 фіг 1 в сурині сушильної камери конструкцією сопел шильному столі по поверхням сушильних плит 1, при цьому проходить інтенсивний нагрів гофрокаВ сушарках фіг 3 ЩІЛИННІ сопла 2 нагрітого портону, випарювання вологи із гофрокартону та вітря для здуву ППС розміщені під кутом 25-30° насичення вологою сукна назустріч руху сукна 1 Розміщені між сушильними плитами сушильні Сушарки теплоізольовані і закриті для відводу камери сприяють інтенсивному випарюванню вовентустановкою ППС та орієнтації потоку логи з гофрокартону та створенню прошарку між Таким чином досягається інтенсифікація проповерхнями плит і гофрокартону, що забезпечує цесу сушіння гофрокартону, сукна, рекуперація зростання теплообміну, а зниження прогріву гофтепла ППС, виводиться з приміщення волога, порокартону - зростанню теплового напору в наступліпшуються умови праці і збереження обладнання ній сушильній секції, в цілому - інтенсифікації конта споруд тактного сушіння Передбачається впровадження розробленого ППС відводиться вентустановкою 9 через конваріанту пристрою для сушіння гофрокартону при вективні сушарки 4 та 5, теплоутилізатор 6 з принаступних замовленнях виготовлення мініліній міщення виробництва гофрокартону та для модернізації діючих МІНІЛІНІЙ Свіже повітря із зали нагнітальною вентустановкою 10 через теплоутилізатор 6, калорифер Джерела інформації догріву повітря 7, регулюючі заслонки 8 направля1 Авторское свидетельство №125318 кл В31 Г ється в сушарки 4 і 5 та сушильні камери З 1/36, 1986г Сушильні камери фіг 2 теплоізольовані, осна2 Авторское свидетельство №1729794 кл щені щілинними соплами 2 нагрітого повітря для В31Г1/36, 1992г здуву з поверхні гофрокартону ППС та формуван3 Реферат 01 05-69 217 Гофроагрегат ф ВН ня повітряного прошарку між поверхнями гофро(Германия) РЖ ВИНИТИ, №5, М 2001 г картону 3 та сушильних плит 1 для зменшення \ f \ J \ J \ J \ J \ J \J Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вуп Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for drying corrugated cardboard
Назва патенту російськоюУстройство для сушки гофрированного картона
МПК / Мітки
МПК: F26B 13/00
Мітки: пристрій, гофрованого, картону, сушіння
