Прально-віджимна машина

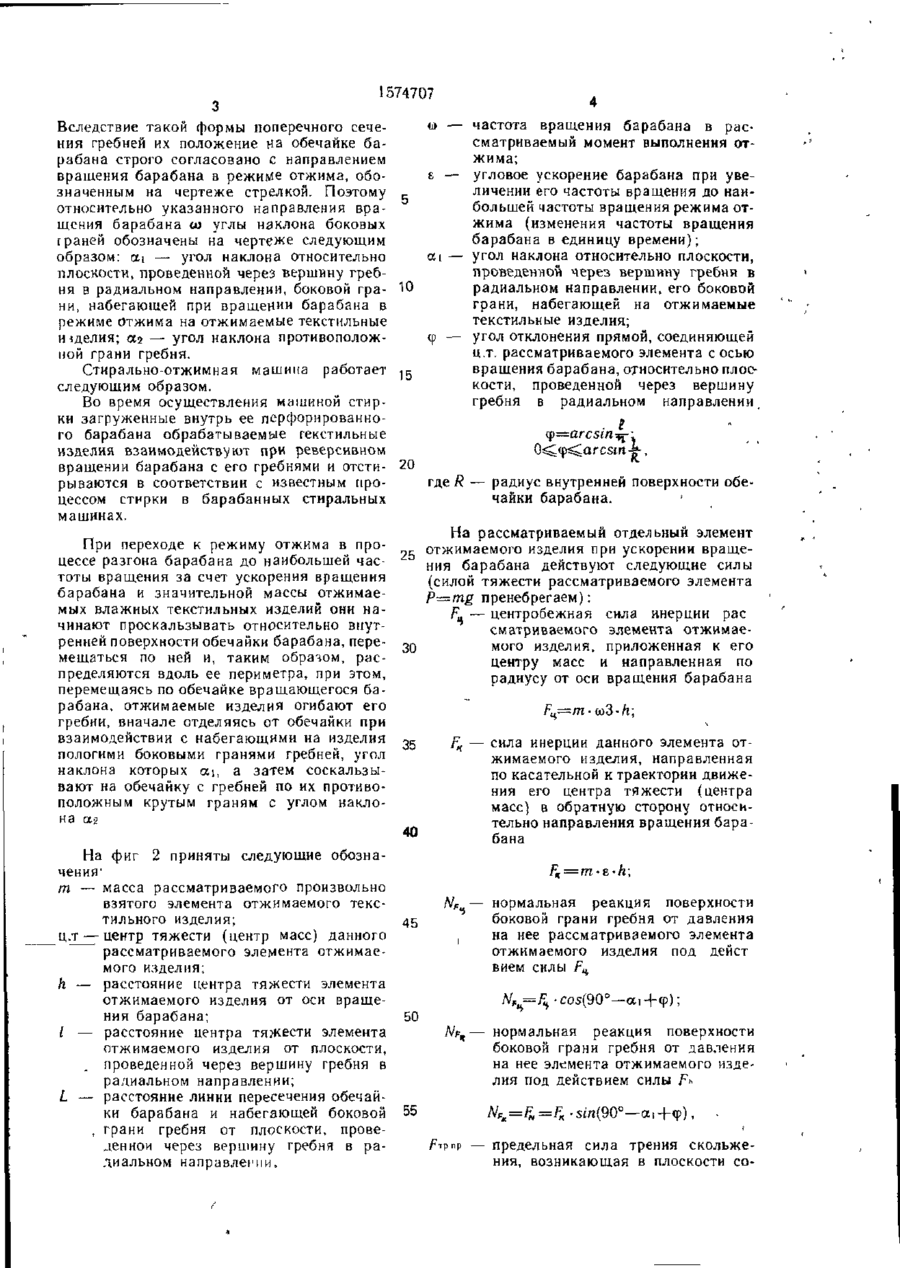

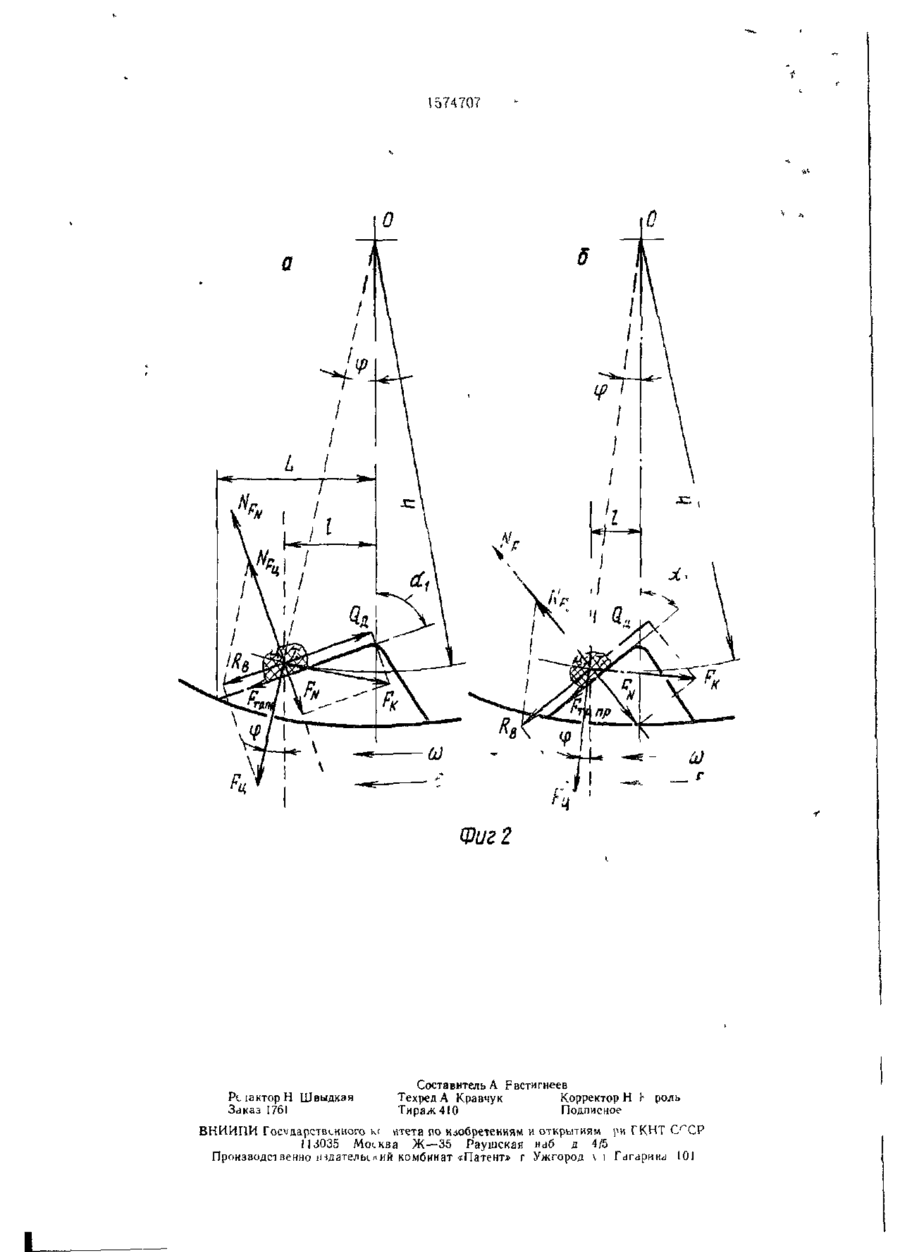

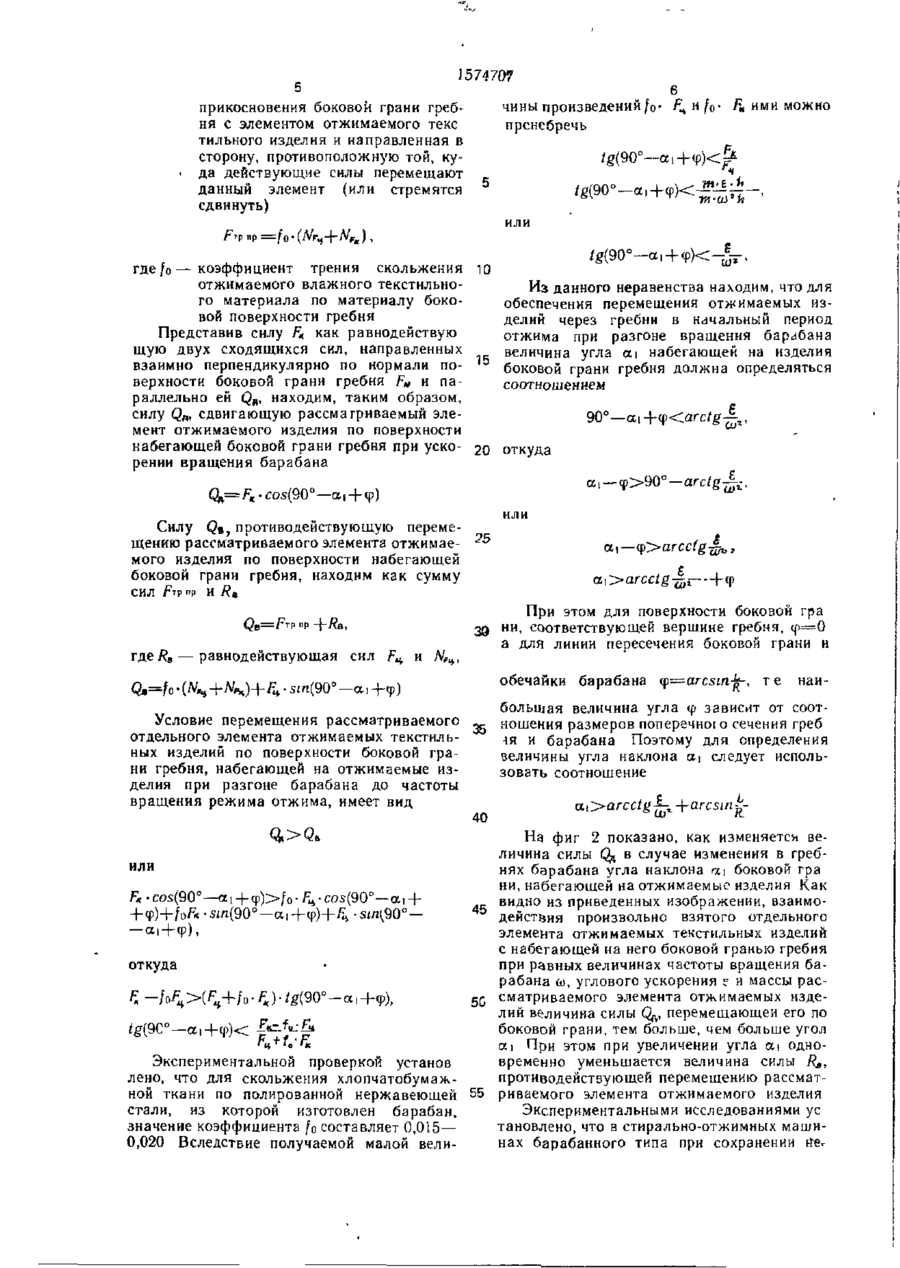

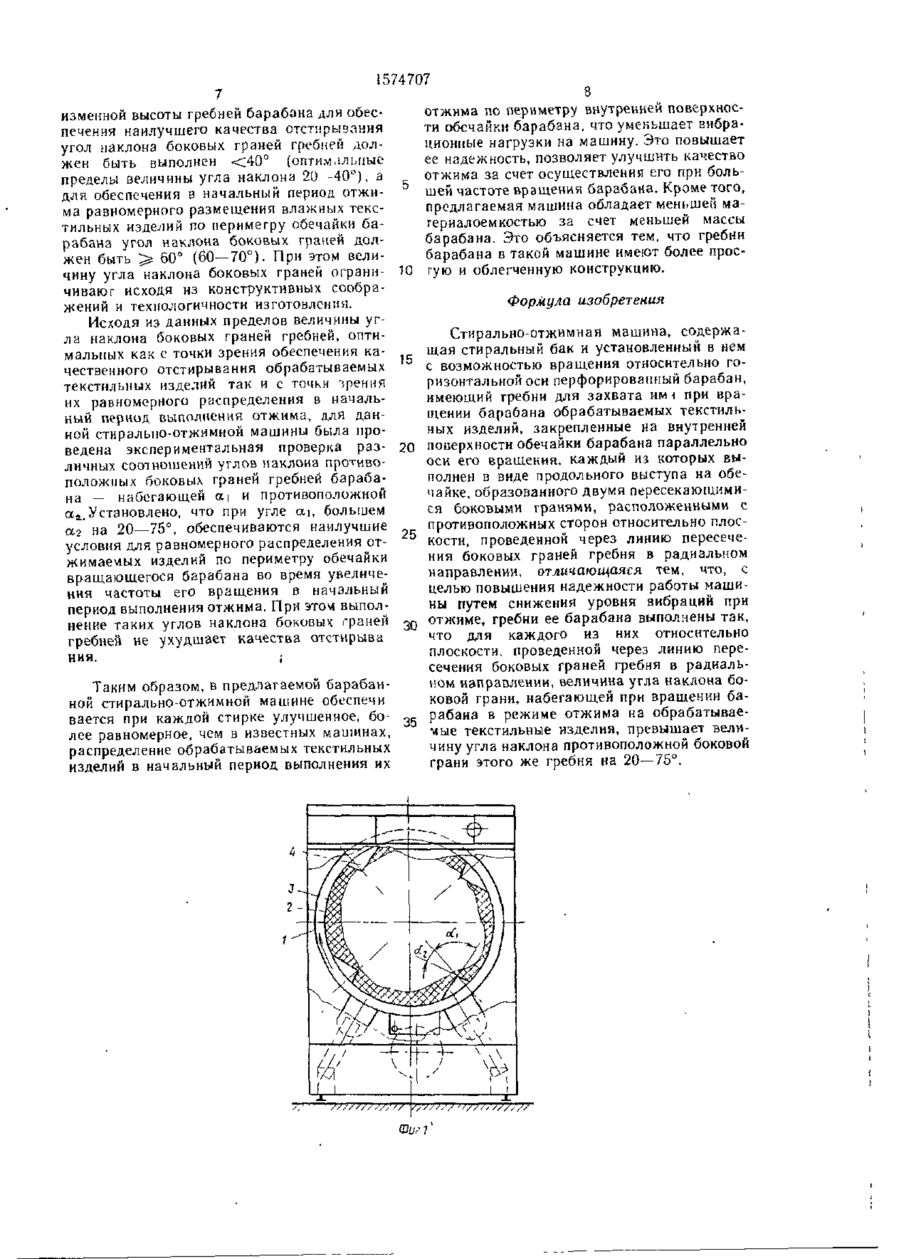

Изобретение относится к стирке, в частности к стирке белья в барабанных стиральных машинах, и может быть использовано в быту Цель изобретения — повышение надежности машины в работе путем снижения уровня вибрации при отжиме. Стирально-отжимная машина содержит стиральный бак и установленный в нем с возможностью вращения относительно горизонтальной оси перфорированный барабан, имеющий гребни для захвата ими при вращении барабана обрабатываемых текстильных изделий, закрепленные на внутренней поверхности обечайки барабана параллельно оси его вращения. Гребни барабана выполнены в виде двух пересекающихся плоских боковых граней, расположенных с противоположных сторон относительно плоскости, проведенной через вершину гребня в радиальном направлении. Новым в машине является выполнение каждого из гребней ее барабана с различной величиной угла наклона противоположных плоских боковых граней относительно плоскости, проведенной через вершину гребня в радиальном направлении, причем величина угла наклона боковой грани, набегающей при вращении барабана в режиме отжима на обрабатываемые текстильные изделия, превышает на 20—75° величину угла наклона противоположной грани гребня. 2 ил сл Изобретение" относится к стирке, в частности к стирке белья в барабанных стиральных машинах, и можеі быть использовано в быту Целью изобретения является повышение надежности работы стирально-отжимной машины путем снижения уровня вибраций при отжиме. На фиг. 1 показан барабан стиральноотжимной машины в момент выполнения отжима обрабатываемых текстильных изделий, поперечное сечение; на фиг. 2 — силы, действующие ЕО время разгона барабана до частоты вращения режима отжима на отжимаемые текстильные изделия при их взаимодействии с гребнями, а также изменение величины действующих сил в зависимости от величины угла наклона аі боковой грани гребня, набегающей на отжимаемые изделия. Стирально-отжимная машина содержит стиральный бак 1, внутри которого установлен с возможностью вращения относительно горизонтальной оси перфорированный барабан 2. Барабан имеет гребни 4 для захвата ими при вращении барабана обрабатываемых текстильных изделий 3. Гребни закреплены на внутренней поверхности обечайки барабана параллельно оси его вращения. Каждый из гребней выполнен в виде двух пересекающихся плоских боковых граней. Поперечное сечение гребней несимметричное, так как относительно плоскости, проведенной через вершину гребня в радиальном направлении, его боковые грани имеют различные углы наклона cti и аз о 574707 о) — Вследствие такой формы поперечного сечения гребней их положение на обечайке барабана строго согласовано с направлением вращения барабана в режиме отжима, обоє — значенным на чертеже стрелкой. Поэтому ,. относительно указанного направления вращения барабана со углы наклона боковых І ранен обозначены на чертеже следующим образом: cti — угол наклона относительно
