Пристрій для різання кабелю
Номер патенту: 16560
Опубліковано: 15.08.2006
Автори: Блажкевич Василь Іванович, Ганюк Спиридон Тадейович, Кателла Сергій Андрійович
Формула / Реферат
Пристрій для різання кабелю, що містить вузол різання з рухомим і нерухомим ножами, встановленими на спільній осі, причому кромки ножів виконано у вигляді двох паралельних поверхонь, який відрізняється тим, що пристрій додатково оснащено вузлом утримування кабелю, який має послідовно встановлені у розточці хрестовини фонтанної арматури циліндричну, проміжну втулки і роз'ємний конусний затискач з проточкою на його зовнішній поверхні під розрізне пружинне кільце, у верхній частині проміжної втулки виконано різь, на хрестовині фонтанної арматури встановлено перфораційну засувку, у внутрішній порожнині перфораційної засувки розміщено корпус вузла різання, у нижній частині корпуса всередині розташовано нерухомий ніж, а ззовні корпуса встановлено поворотну втулку, верхню частину корпуса обладнано пластиною з пальцями, концентрично корпусу встановлено шпиндель, у нижній частині шпинделя розміщено рухомий ніж, верхню частину шпинделя обладнано вушками, причому у циліндричній, проміжній, поворотній втулках, корпусі, шпинделі і ножах виконано поздовжні вирізи під кабель, корпус і шпиндель у вихідному положенні зафіксовано зрізним штифтом, а роз'ємний конусний затискач закріплено на кабелі розрізним пружинним кільцем.
Текст

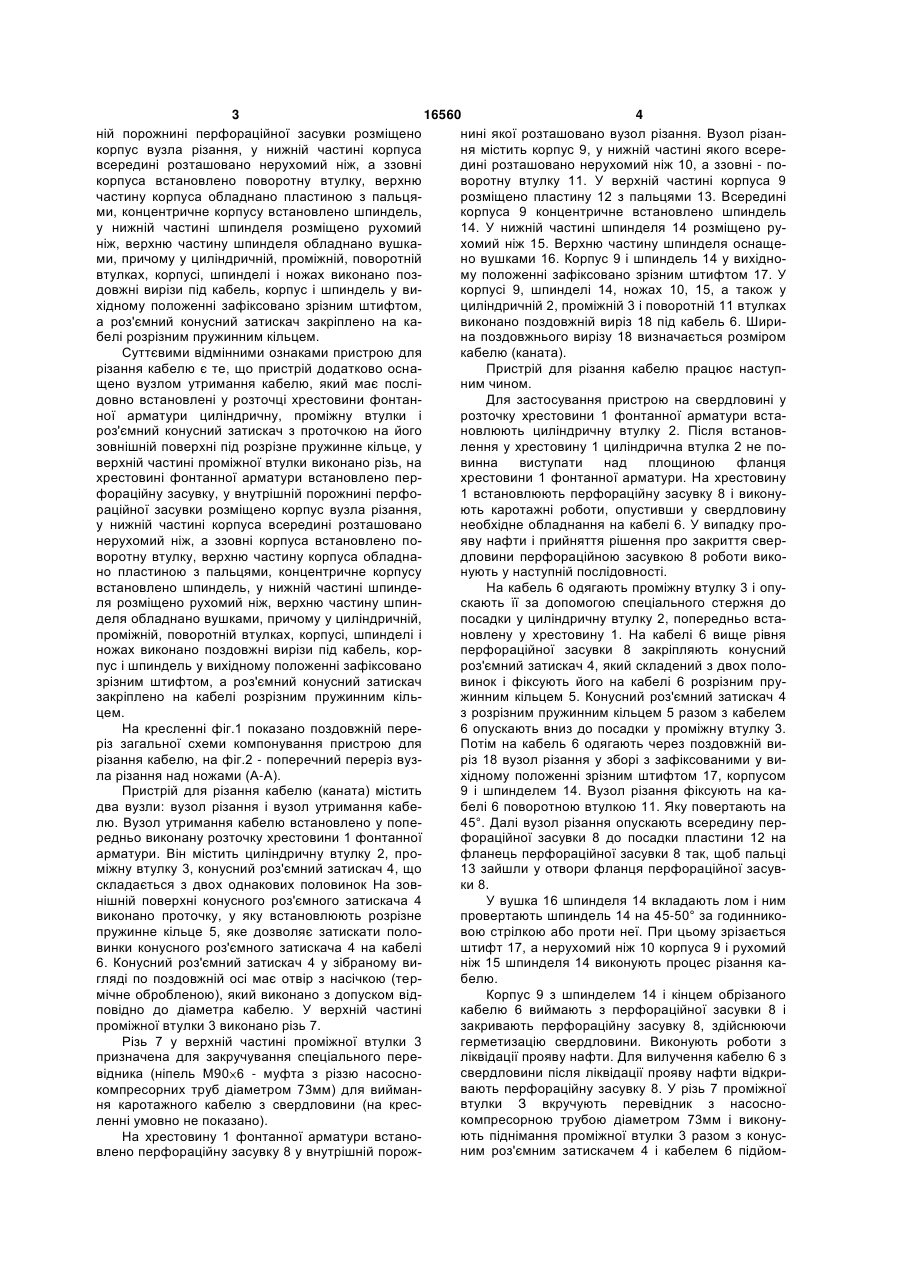

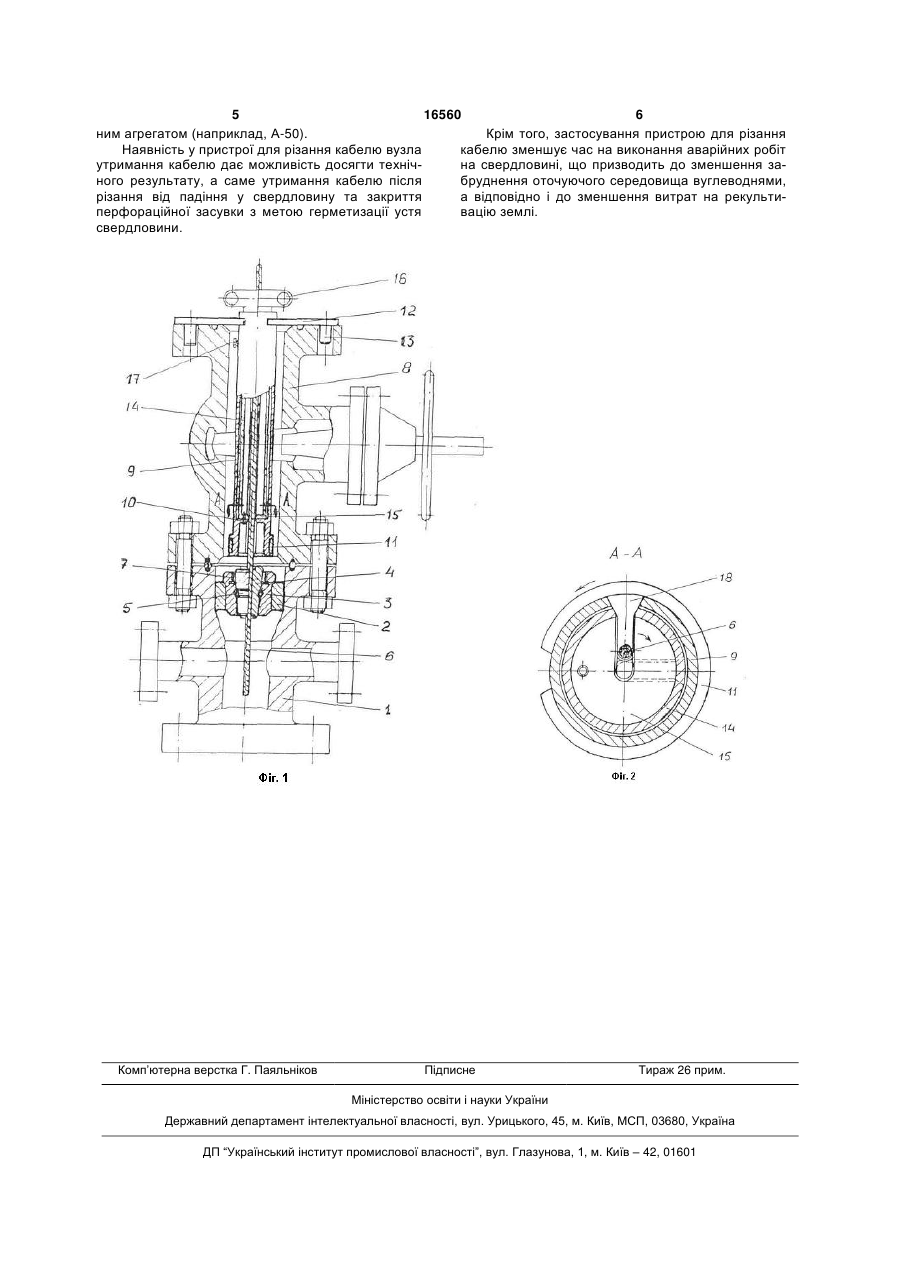

Пристрій для різання кабелю, що містить вузол різання з рухомим і нерухомим ножами, встановленими на спільній осі, причому кромки ножів виконано у вигляді двох паралельних поверхонь, який відрізняється тим, що пристрій додатково оснащено вузлом утримування кабелю, який має послідовно встановлені у розточці хрестовини фонтанної арматури циліндричну, проміжну втулки і роз'ємний конусний затискач з проточкою на його зовнішній поверхні під розрізне пружинне кільце, у 3 16560 4 ній порожнині перфораційної засувки розміщено нині якої розташовано вузол різання. Вузол різанкорпус вузла різання, у нижній частині корпуса ня містить корпус 9, у нижній частині якого всеревсередині розташовано нерухомий ніж, а ззовні дині розташовано нерухомий ніж 10, а ззовні - покорпуса встановлено поворотну втулку, верхню воротну втулку 11. У верхній частині корпуса 9 частину корпуса обладнано пластиною з пальцярозміщено пластину 12 з пальцями 13. Всередині ми, концентричне корпусу встановлено шпиндель, корпуса 9 концентричне встановлено шпиндель у нижній частині шпинделя розміщено рухомий 14. У нижній частині шпинделя 14 розміщено руніж, верхню частину шпинделя обладнано вушкахомий ніж 15. Верхню частину шпинделя оснащеми, причому у циліндричній, проміжній, поворотній но вушками 16. Корпус 9 і шпиндель 14 у вихідновтулках, корпусі, шпинделі і ножах виконано позму положенні зафіксовано зрізним штифтом 17. У довжні вирізи під кабель, корпус і шпиндель у викорпусі 9, шпинделі 14, ножах 10, 15, а також у хідному положенні зафіксовано зрізним штифтом, циліндричній 2, проміжній 3 і поворотній 11 втулках а роз'ємний конусний затискач закріплено на кавиконано поздовжній виріз 18 під кабель 6. Ширибелі розрізним пружинним кільцем. на поздовжнього вирізу 18 визначається розміром Суттєвими відмінними ознаками пристрою для кабелю (каната). різання кабелю є те, що пристрій додатково оснаПристрій для різання кабелю працює наступщено вузлом утримання кабелю, який має посліним чином. довно встановлені у розточці хрестовини фонтанДля застосування пристрою на свердловині у ної арматури циліндричну, проміжну втулки і розточку хрестовини 1 фонтанної арматури встароз'ємний конусний затискач з проточкою на його новлюють циліндричну втулку 2. Після встановзовнішній поверхні під розрізне пружинне кільце, у лення у хрестовину 1 циліндрична втулка 2 не поверхній частині проміжної втулки виконано різь, на винна виступати над площиною фланця хрестовині фонтанної арматури встановлено перхрестовини 1 фонтанної арматури. На хрестовину фораційну засувку, у внутрішній порожнині перфо1 встановлюють перфораційну засувку 8 і виконураційної засувки розміщено корпус вузла різання, ють каротажні роботи, опустивши у свердловину у нижній частині корпуса всередині розташовано необхідне обладнання на кабелі 6. У випадку пронерухомий ніж, а ззовні корпуса встановлено появу нафти і прийняття рішення про закриття сверворотну втулку, верхню частину корпуса обладнадловини перфораційною засувкою 8 роботи виконо пластиною з пальцями, концентричне корпусу нують у наступній послідовності. встановлено шпиндель, у нижній частині шпиндеНа кабель 6 одягають проміжну втулку 3 і опуля розміщено рухомий ніж, верхню частину шпинскають її за допомогою спеціального стержня до деля обладнано вушками, причому у циліндричній, посадки у циліндричну втулку 2, попередньо встапроміжній, поворотній втулках, корпусі, шпинделі і новлену у хрестовину 1. На кабелі 6 вище рівня ножах виконано поздовжні вирізи під кабель, корперфораційної засувки 8 закріпляють конусний пус і шпиндель у вихідному положенні зафіксовано роз'ємний затискач 4, який складений з двох полозрізним штифтом, а роз'ємний конусний затискач винок і фіксують його на кабелі 6 розрізним прузакріплено на кабелі розрізним пружинним кільжинним кільцем 5. Конусний роз'ємний затискач 4 цем. з розрізним пружинним кільцем 5 разом з кабелем На кресленні фіг.1 показано поздовжній пере6 опускають вниз до посадки у проміжну втулку 3. різ загальної схеми компонування пристрою для Потім на кабель 6 одягають через поздовжній вирізання кабелю, на фіг.2 - поперечний переріз вузріз 18 вузол різання у зборі з зафіксованими у вила різання над ножами (А-А). хідному положенні зрізним штифтом 17, корпусом Пристрій для різання кабелю (каната) містить 9 і шпинделем 14. Вузол різання фіксують на кадва вузли: вузол різання і вузол утримання кабебелі 6 поворотною втулкою 11. Яку повертають на лю. Вузол утримання кабелю встановлено у попе45°. Далі вузол різання опускають всередину перредньо виконану розточку хрестовини 1 фонтанної фораційної засувки 8 до посадки пластини 12 на арматури. Він містить циліндричну втулку 2, профланець перфораційної засувки 8 так, щоб пальці міжну втулку 3, конусний роз'ємний затискач 4, що 13 зайшли у отвори фланця перфораційної засувскладається з двох однакових половинок На зовки 8. нішній поверхні конусного роз'ємного затискача 4 У вушка 16 шпинделя 14 вкладають лом і ним виконано проточку, у яку встановлюють розрізне провертають шпиндель 14 на 45-50° за годинникопружинне кільце 5, яке дозволяє затискати половою стрілкою або проти неї. При цьому зрізається винки конусного роз'ємного затискача 4 на кабелі штифт 17, а нерухомий ніж 10 корпуса 9 і рухомий 6. Конусний роз'ємний затискач 4 у зібраному виніж 15 шпинделя 14 виконують процес різання кагляді по поздовжній осі має отвір з насічкою (тербелю. мічне обробленою), який виконано з допуском відКорпус 9 з шпинделем 14 і кінцем обрізаного повідно до діаметра кабелю. У верхній частині кабелю 6 виймають з перфораційної засувки 8 і проміжної втулки 3 виконано різь 7. закривають перфораційну засувку 8, здійснюючи Різь 7 у верхній частині проміжної втулки 3 герметизацію свердловини. Виконують роботи з призначена для закручування спеціального переліквідації прояву нафти. Для вилучення кабелю 6 з свердловини після ліквідації прояву нафти відкривідника (ніпель М90 6 - муфта з різзю насосновають перфораційну засувку 8. У різь 7 проміжної компресорних труб діаметром 73мм) для вийманвтулки З вкручують перевідник з насосноня каротажного кабелю з свердловини (на крескомпресорною трубою діаметром 73мм і виконуленні умовно не показано). ють піднімання проміжної втулки 3 разом з конусНа хрестовину 1 фонтанної арматури встаноним роз'ємним затискачем 4 і кабелем 6 підйомвлено перфораційну засувку 8 у внутрішній порож 5 16560 6 ним агрегатом (наприклад, А-50). Крім того, застосування пристрою для різання Наявність у пристрої для різання кабелю вузла кабелю зменшує час на виконання аварійних робіт утримання кабелю дає можливість досягти технічна свердловині, що призводить до зменшення заного результату, а саме утримання кабелю після бруднення оточуючого середовища вуглеводнями, різання від падіння у свердловину та закриття а відповідно і до зменшення витрат на рекультиперфораційної засувки з метою герметизації устя вацію землі. свердловини. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for cable cutting
Автори англійськоюBlazhkevych Vasyl Ivanovych, Katella Serhii Andriiovych
Назва патенту російськоюУстройство для резки кабеля
Автори російськоюБлажкевич Василий Иванович, Кателла Сергей Андреевич
МПК / Мітки
МПК: E21B 29/00
Мітки: різання, пристрій, кабелю
