Привід верстату
Номер патенту: 34966
Опубліковано: 15.03.2001
Автори: Кириченко Андрій Миколайович, Пестунов Володимир Михайлович, Крижанівський Володимир Андрійович
Формула / Реферат
1. Привід верстату, що містить силовий стіл із встановленою на ньому багатошпиндельною револьверною головкою та розташованою в ланцюгу головного руху гвинтовою несамогальмівною передачею, зв'язаною з механізмом подачі, який відрізняється тим, що гвинтові передачі кінематичного ланцюга головного руху та подачі розташовані паралельно та охоплюють робочий шпиндель револьверної головки, а гвинтова передача привода головного руху споряджена механізмом зміни кута нахилу гвинтової лінії, який управляється програмним механізмом у відповідності до позиції револьверної головки.
2. Привід верстату за п.1, який відрізняється тим, що гвинтові передачі кінематичних ланцюгів головного руху та подачі розміщені у вертикальній площині, а їх відстань до осі робочого шпинделя та кут нахилу гвинтової несамогальмівної передачі прийняті із співвідношення
де - кут нахилу несамогальмівної передачі; mі -відношення окружної та осьової складових сили різання відповідної технологічної операції; Іі - відношення діаметру обробки до середнього діаметру несамогальмівної гвинтової передачі; k - відношення відстані між гвинтовими передачами до відстані між віссю робочого шпинделя та гвинтовою передачею приводу подачі.
Текст

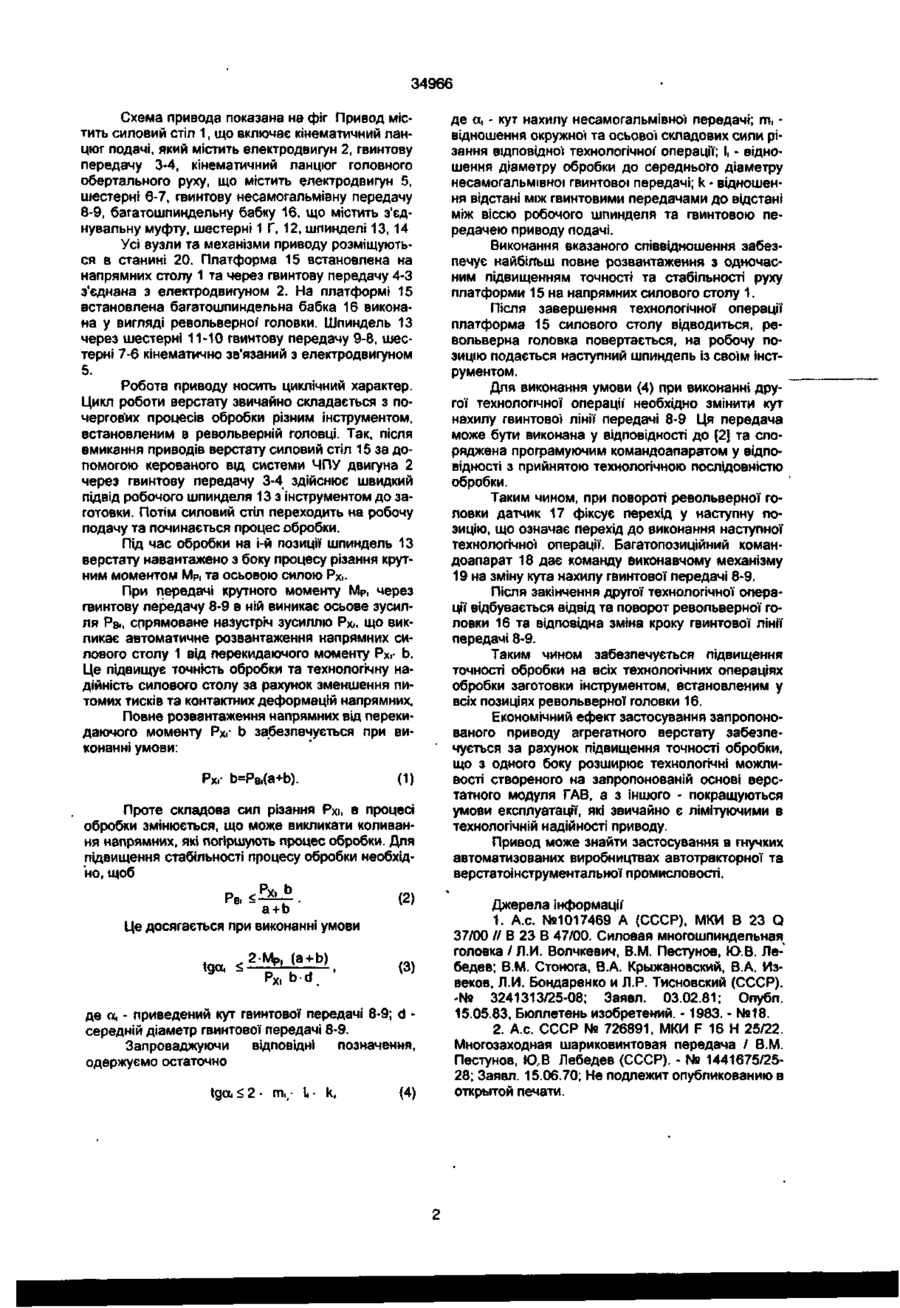

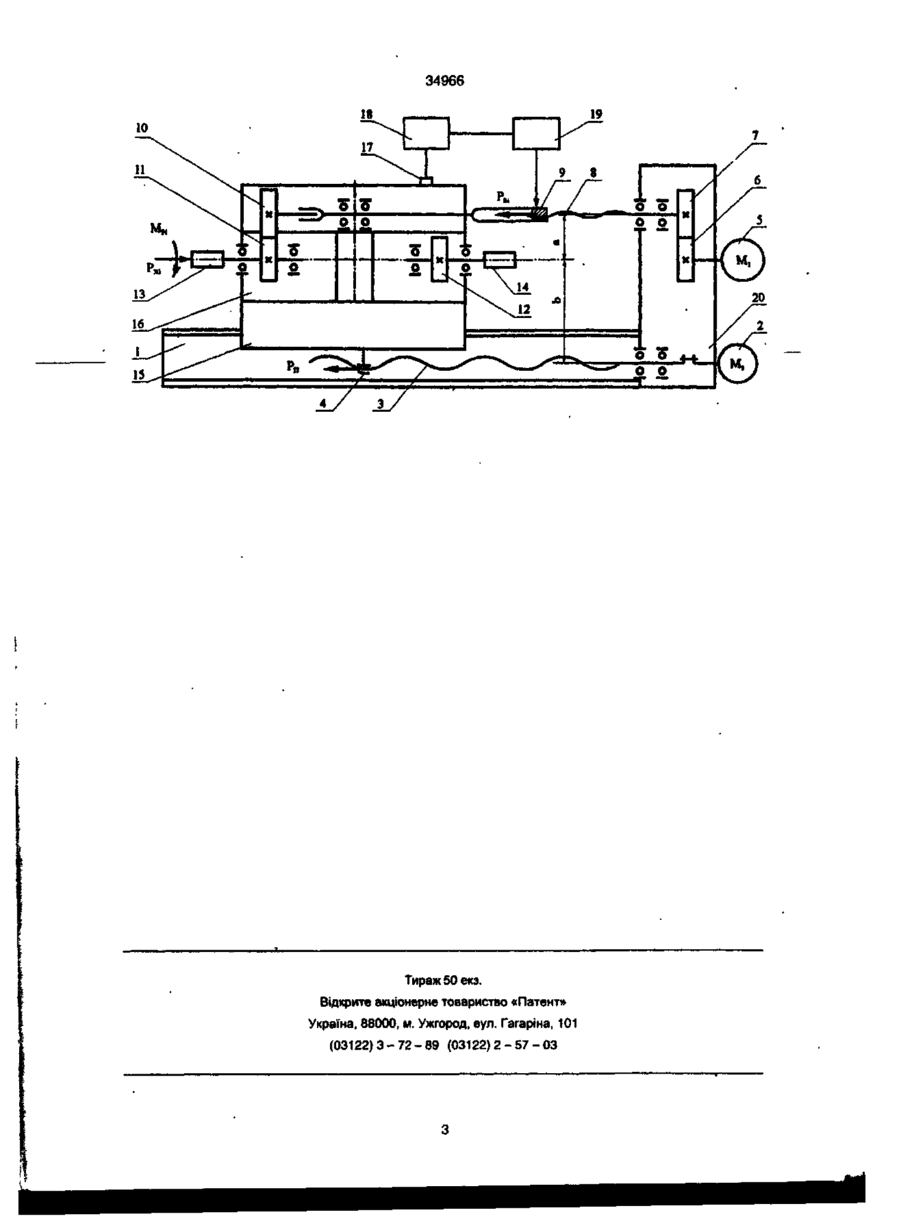

1. Привід верстату, що містить силовий стіл із встановленою на ньому багатошпиндельною револьверною головкою та розташованою в ланцюгу головного руху гвинтовою несамогальмівною передачею,, зв'язаною з механізмом подачі, який від* різняється тим, що гвинтові передачі кінематичного ланцюга головного руху та подачі розташовані паралельно та охоплюють робочий шпиндель револьверної головки, а гвинтова передача привода головного руху споряджена механізмом зміни кута нахилу гвинтової пінії, який управляється про грамним механізмом у ВІДПОВІДНОСТІ ДО позиції револьверної головки 2. Привід верстату за п 1, який відрізняється тим, що гвинтові передачі кінематичних ланцюгів головного руху та подачі розміщені у вертикальній площині, а їх відстань до осі робочого шпинделя та кут нахилу гвинтової несамогальмівної передачі прийняті із співвідношення Винахід відноситься до області верстатобудування, зокрема, до агрегатних верстатів та автоматичних ліній та може бути використаний в силових вузлах агрегатних верстатів та автоматичних ліній з ЧПУ. Відомий привід силової багатошпиндельної головки, що приймається за прототип, який має силовий стіл з встановленою багатошпиндельною бабкою та розташованою в ланцюгу головного руху гвинтовою несамогальмівною передачею, з'єднаною з механізмом подачі [1]. Відомий привід не вирішує проблеми підвищення точності при багатопозиційній обробці різним інструментрм, встановленим у револьверній головці. В основу винаходу поставлено задачу шляхом розвантаження напрямних забезпечити підвищення точності та технологічної надійності при багатопозиційній обробці. Суттю винаходу є верстатний привід, у якому гвинтові передачі кінематичного ланцюга головного руху та подачі розташовані паралельно та охоплюють робочий шпиндель револьверної головки, а гвинтова передача привода головного ру ху споряджена механізмом зміни кута нахилу гвинтової лінії, який управляється програмним механізмом у ВІДПОВІДНОСТІ до позиції револьверної головки. Гвинтові передачі кінематичного ланцюга гоповного руху та подачі розташовані у вертикальній площині, а їх відстань від осі робочого шпинделя та кут нахилу гвинтової несамогальмівної передачі прийняті із співвідношення tga, < 2 • m, k, де a, - кут нахилу несамогальмівної передачі; т , відношення окружної та осьової складових сили різання відповідної технологічно» операції; І, - відношення діаметру обробки до середнього діаметру несамогальмівної гвинтової передачі; k - відношення відстані між гвинтовими передачами до відстані між віссю робочого шпинделя та гвинтовою передачею приводу подачі. tga,
ДивитисяДодаткова інформація
Назва патенту англійськоюMachine-tool drive
Автори англійськоюPestunov Volodymyr Mykhailovych, Kryzhanivskyi Volodymyr Andriiovych, Kyrychenko Andrii Mykolaiovych
Назва патенту російськоюПривод станка
Автори російськоюПестунов Владимир Михайлович, Крижанивский Владимир Андреевич, Кириченко Андрей Николаевич
МПК / Мітки
МПК: B23Q 37/00, B23B 47/00
