Товарний валок круглов’язальної машини
Номер патенту: 56628
Опубліковано: 25.01.2011
Автори: Чабан Віталій Васильович, Піпа Борис Федорович, Олійник Олена Юріївна
Формула / Реферат
1. Товарний валок круглов'язальної машини, що містить робочу частину з чотирма боковими поверхнями, виконаними увігнутими, та дві цапфи, розташовані на кінцях робочої частини, який відрізняється тим, що має наскрізний паз, розташований поздовжньо в робочій частині та одній із цапф співвісно з ними.
2. Товарний валок круглов'язальної машини за п. 1, який відрізняється тим, що ширина наскрізного паза вибирається із умови:
Δ=(0,1...0,2)·b,
де Δ - ширина наскрізного паза;
b - мінімальна ширина перерізу робочої частини в зоні увігнутості.
Текст

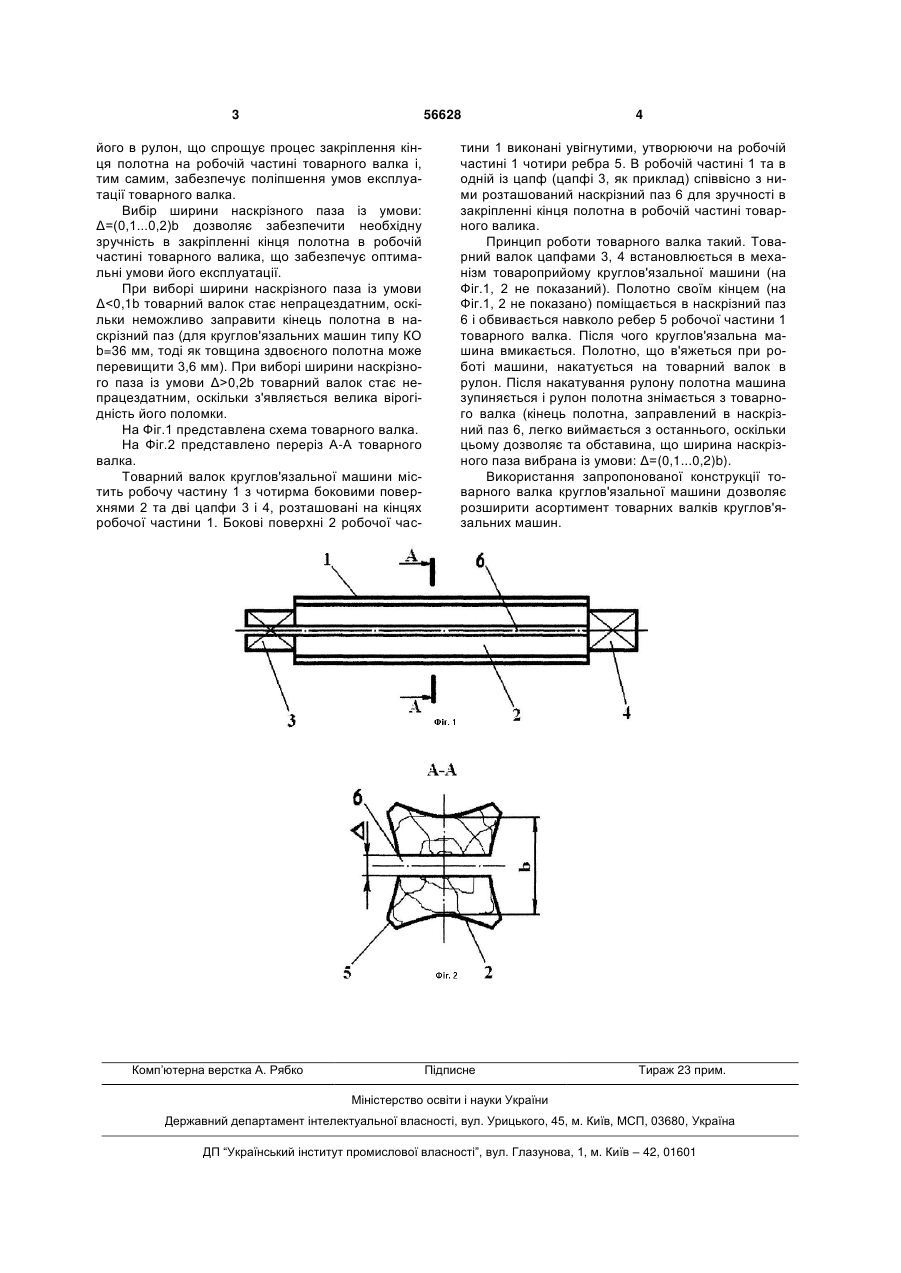

1. Товарний валок круглов'язальної машини, що містить робочу частину з чотирма боковими поверхнями, виконаними увігнутими, та дві цапфи, 3 56628 його в рулон, що спрощує процес закріплення кінця полотна на робочій частині товарного валка і, тим самим, забезпечує поліпшення умов експлуатації товарного валка. Вибір ширини наскрізного паза із умови: Δ=(0,1...0,2)b дозволяє забезпечити необхідну зручність в закріпленні кінця полотна в робочій частині товарного валика, що забезпечує оптимальні умови його експлуатації. При виборі ширини наскрізного паза із умови Δ
ДивитисяДодаткова інформація
Назва патенту англійськоюCloth roll of circular knitting machine
Автори англійськоюPipa Borys Fedorovych, Oliinyk Olena Yuriivna, Chaban Vitalii Vasyliovych
Назва патенту російськоюТоварный валок кругловязальной машины
Автори російськоюПипа Борис Федорович, Олийник Елена Юрьевна, Чабан Виталий Васильевич
МПК / Мітки
МПК: D04B 15/88
Мітки: валок, машини, товарний, круглов'язальної
