Зчіпна муфта
Номер патенту: 56627
Опубліковано: 25.01.2011
Формула / Реферат
Зчіпна муфта, що містить корпус, вали та засіб для з'єднання корпусу з валами, яка відрізняється тим, що корпус виконаний у вигляді втулки, встановленої з можливістю осьового переміщення вздовж валів, а засіб для з'єднання корпусу з валами виконаний, переважно, шліцьовим.
Текст

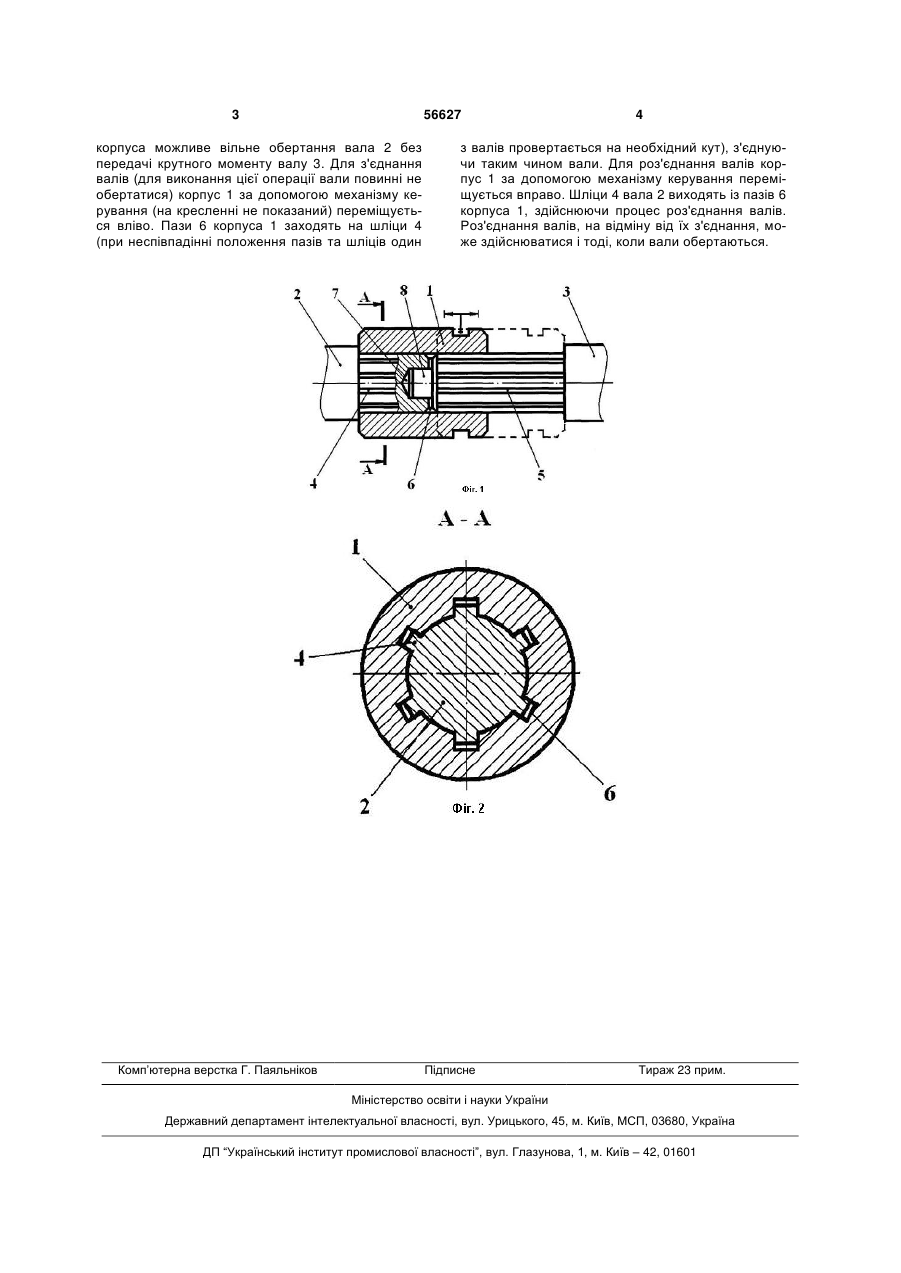

Зчіпна муфта, що містить корпус, вали та засіб для з'єднання корпусу з валами, яка відрізняється тим, що корпус виконаний у вигляді втулки, встановленої з можливістю осьового переміщення вздовж валів, а засіб для з'єднання корпусу з валами виконаний, переважно, шліцьовим. (19) (21) u201006897 (22) 04.06.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 56627 корпуса можливе вільне обертання вала 2 без передачі крутного моменту валу 3. Для з'єднання валів (для виконання цієї операції вали повинні не обертатися) корпус 1 за допомогою механізму керування (на кресленні не показаний) переміщується вліво. Пази 6 корпуса 1 заходять на шліци 4 (при неспівпадінні положення пазів та шліців один Комп’ютерна верстка Г. Паяльніков 4 з валів провертається на необхідний кут), з'єднуючи таким чином вали. Для роз'єднання валів корпус 1 за допомогою механізму керування переміщується вправо. Шліци 4 вала 2 виходять із пазів 6 корпуса 1, здійснюючи процес роз'єднання валів. Роз'єднання валів, на відміну від їх з'єднання, може здійснюватися і тоді, коли вали обертаються. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCoupling joint
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюСцепная муфта
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16B 21/00, F16D 1/02, F16H 1/06
