Підвіска штанги обприскувача

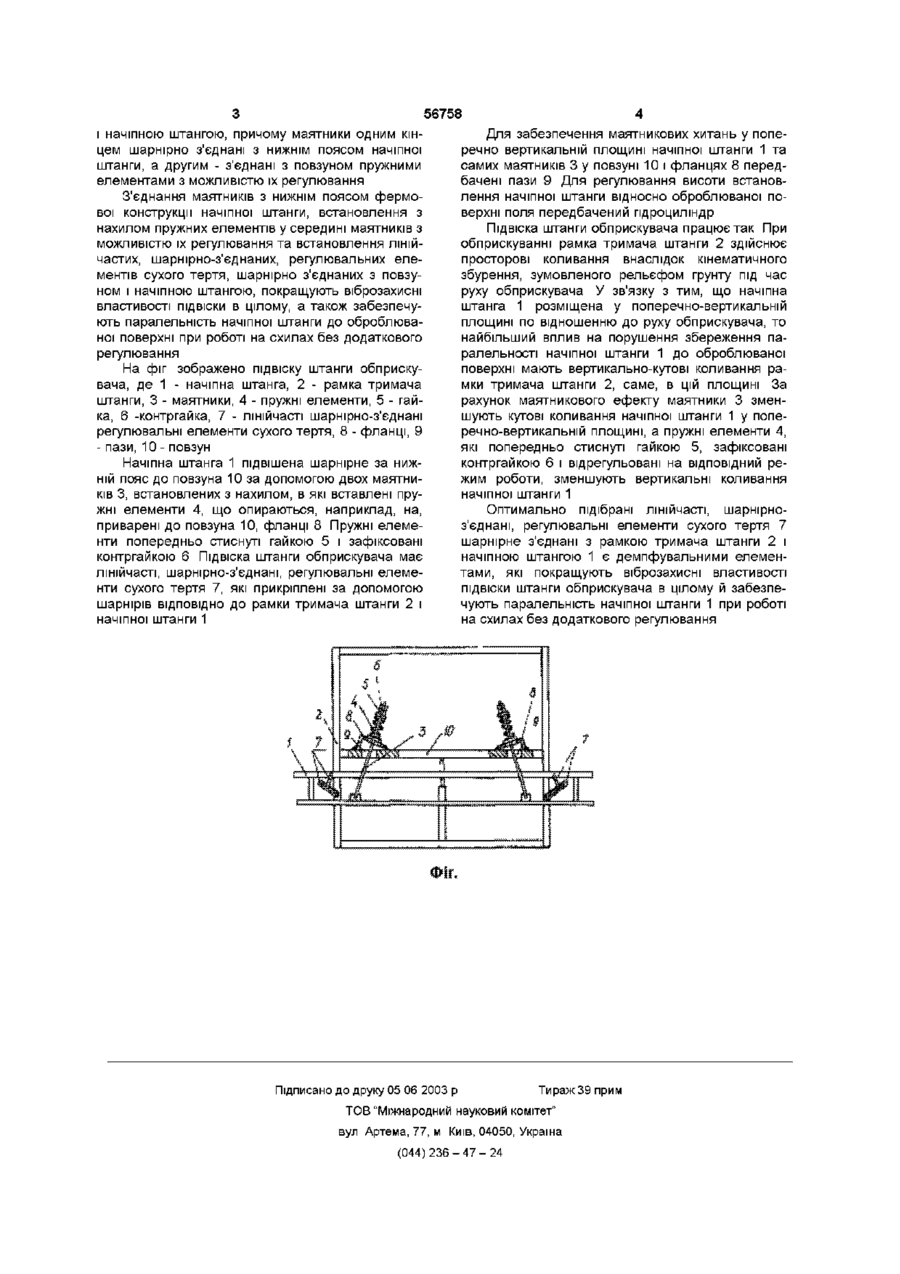

Підвіска штанги обприскувача, що містить начіпну штангу, повзун, розміщений в рамці три Винахід відноситься до сільськогосподарського машинобудування і може бути використаний в сільськогосподарських машинах, що призначені для ХІМІЧНОГО захисту рослин і внесення в грунт рідких мінеральних добрив, а також може бути використаний і в інших галузях машинобудування, зокрема у вантажопідіймальних механізмах і машинах та транспортних машинах, що мають начіпне обладнання, яке потребує зменшення інтенсивності коливань і вібронавантаження вантажів, чи начіпного обладнання та їх стабілізації при експлуатації ВІДОМІ різноманітні конструкції ПІДВІСОК штанг обприскувачів з пружними і демпфувальними елементами, з шарнірно-важільним маятниковим ПІДВІСОМ з використанням ручних та автоматичних пристроїв керування положенням штанги в просторі Ці ПІДВІСКИ штанг обприскувачів бувають як прості (наприклад одношарнірна маятникова підвіска причіпного французького обприскувача GRAND LAGE 4500, начіпного обприскувача ANBAUFELDSPITZEN 412 фірми John Deere чи А, V і Ж - подібні ПІДВІСКИ фірм GAMBETTI, JACOBY, INUMA, LECHLER, DAMMANN, HOLDER, SCHMOTZER, CASE, GEMSPRAERS, BATEMAN, CLEANACRES MACHINERY, TECNOMA, BLANCHARD, BERTROUD, VICON, CEBECO, HARDI, AGCO, підвіска обприскувача Словенії AGROMECHANIK KRANJ, російського - СУМО-24, заводу Львівсільмаш ОПШ-2000, так і складні ПІДВІСКИ деяких провідних фірм (DAMMAN, JACOBY, RAU, HARDI, AGUIRRE та ІНШІ), оснащені автоматични мача штанги, маятники, встановлені з нахилом, шарнірно з'єднані з начіпною штангою, пружні елементи, яка відрізняється тим, що додатково містить лінійчасті шарнірно-з'єднані регулювальні елементи сухого тертя, шарнірно з'єднані з рамкою тримача штанги і начіпною штангою, причому маятники одним кінцем шарнірно з'єднані з нижнім поясом начіпної штанги, а другим - з'єднані з повзуном пружними елементами з можливістю їх регулювання ми пристроями стабілізації штанги з вирівнюванням на схилах (патенти PCT/GB98/00101, W097/37533, ЕР0577091А1, ЕР043547А1, W089/09540, 2222755) Разом з тим можливості відносно простих пасивних ПІДВІСОК далеко не вичерпані, про що свідчить поява цілої низки пасивних ПІДВІСОК (ДИВ патенти ) Найближчою до запропонованого винаходу за технічною суттю і досягненням результату є підвіска штанги обприскувача (патент США 5, 168, 872, 1992р), що має начіпну штангу, повзун, розміщений в рамці тримача штанги, маятники, встановлені з нахилом, шарнірно з'єднані з начіпною штангою, пружні елементи Однак дана підвіска не забезпечує достатнього віброзахисну штанги при и кутових коливаннях у вертикальній площині, не забезпечує паралельність штанги при роботі на схилах В основу винаходу поставлене завдання створити підвіску штанги обприскувача, в якій введення додаткових елементів дозволило б покращити віброзахисні властивості ПІДВІСКИ штанги обприскувача та забезпечити копіювання рельєфу схилу для покращення якості обприскування рослин Поставлене завдання досягається тим, що у ВІДОМІЙ ПІДВІСЦІ штанги обприскувача, яка має на чіпну штангу, повзун, розміщений в рамці тримача штанги, маятники, встановлені з нахилом, шарнірно з'єднані з начіпною штангою, пружні елементи, згідно винаходу, додатково містить лінійчасті, шарнірно-з'єднані, регулювальні елементи сухого тертя, шарнірно з'єднані з рамкою тримача штанги 00 ю (О ю 56758 і начіпною штангою, причому маятники одним кінцем шарнірно з'єднані з нижнім поясом начіпної штанги, а другим - з'єднані з повзуном пружними елементами з можливістю їх регулювання З'єднання маятників з нижнім поясом фермової конструкції начіпної штанги, встановлення з нахилом пружних елементів у середині маятників з можливістю їх регулювання та встановлення лінійчастих, шарнірно-з'єднаних, регулювальних елементів сухого тертя, шарнірно з'єднаних з повзуном і начіпною штангою, покращують віброзахисні властивості ПІДВІСКИ В цілому, а також забезпечують паралельність начіпної штанги до оброблюваної поверхні при роботі на схилах без додаткового регулювання На фіг зображено підвіску штанги обприскувача, де 1 - начіпна штанга, 2 - рамка тримача штанги, 3 - маятники, 4 - пружні елементи, 5 - гайка, 6 -контргайка, 7 - лінійчасті шарнірно-з'єднані регулювальні елементи сухого тертя, 8 - фланці, 9 - пази, 10 - повзун Начіпна штанга 1 підвішена шарнірне за нижній пояс до повзуна 10 за допомогою двох маятників 3, встановлених з нахилом, в які вставлені пружні елементи 4, що опираються, наприклад, на, приварені до повзуна 10, фланці 8 Пружні елементи попередньо стиснуті гайкою 5 і зафіксовані контргайкою 6 Підвіска штанги обприскувача має лінійчасті, шарнірно-з'єднані, регулювальні елементи сухого тертя 7, які прикріплені за допомогою шарнірів ВІДПОВІДНО до рамки тримача штанги 2 і начіпної штанги 1 Для забезпечення маятникових хитань у поперечно вертикальній площині начіпної штанги 1 та самих маятників 3 у повзуні 10 і фланцях 8 передбачені пази 9 Для регулювання висоти встановлення начіпної штанги відносно оброблюваної поверхні поля передбачений гідроциліндр Підвіска штанги обприскувача працює так При обприскуванні рамка тримача штанги 2 здійснює просторові коливання внаслідок кінематичного збурення, зумовленого рельєфом грунту під час руху обприскувача У зв'язку з тим, що начіпна штанга 1 розміщена у поперечно-вертикальній площині по відношенню до руху обприскувача, то найбільший вплив на порушення збереження паралельності начіпної штанги 1 до оброблюваної поверхні мають вертикально-кутові коливання рамки тримача штанги 2, саме, в цій площині За рахунок маятникового ефекту маятники 3 зменшують кутові коливання начіпної штанги 1 у поперечно-вертикальній площині, а пружні елементи 4, які попередньо стиснуті гайкою 5, зафіксовані контргайкою 6 і відрегульовані на ВІДПОВІДНИЙ режим роботи, зменшують вертикальні коливання начіпної штанги 1 Оптимально підібрані лінійчасті, шарнірноз'єднані, регулювальні елементи сухого тертя 7 шарнірне з'єднані з рамкою тримача штанги 2 і начіпною штангою 1 є демпфувальними елементами, які покращують віброзахисні властивості ПІДВІСКИ штанги обприскувача в цілому й забезпечують паралельність начіпної штанги 1 при роботі на схилах без додаткового регулювання Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
