Оправка для фрезувального верстата

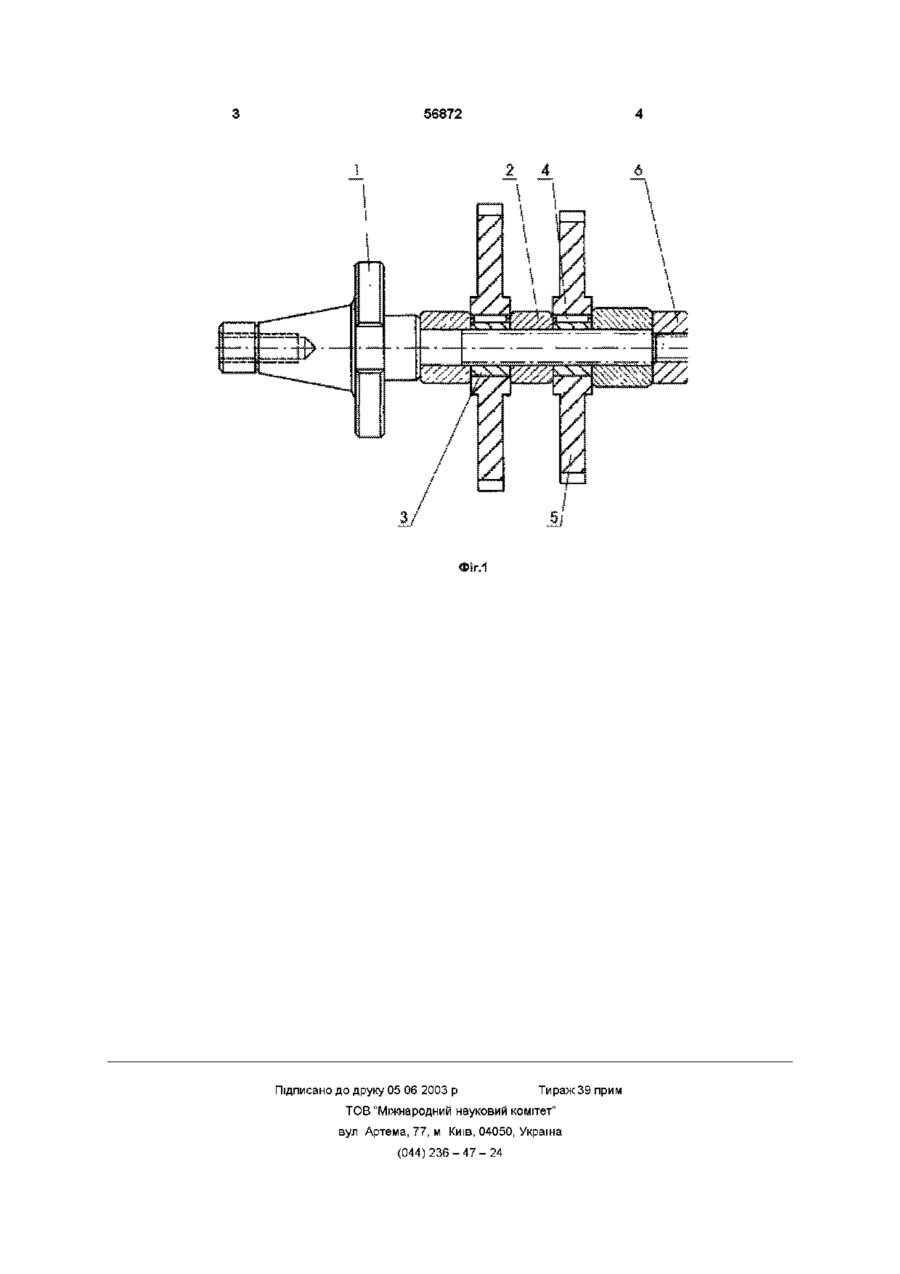

Оправка до фрезувального верстата, що складається з центрального вала, набору встановлюваних кілець, шпонок та кінцевої гайки, яка відрізняється тим, що центральний вал виконаний шліцьовим, а встановлювані кільця під фрези мають внутрішню шліцьову поверхню, зі шпонковим Винахід відноситься до машинобудування, зокрема до металообробки Відома оправка до фрезувального верстата [Родін П Р Металоріжучі інструменти Підручник для вузів - 3-є вид , перероб і дон - К Вища шк Головне видавництво, 1986 - 455 с - прототип] плавна робота якої досягається спеціальною установкою зубів фрез відносно один одному Для цього шпоночні канавки у фрезах розміщуються так, щоб вони були зміщені по відношенню до зубу на різні кути У результаті цього зуб"я окремих фрез входять у роботу в різні моменти часу і весь набір утворює якби одну фрезу з гвинтовим зубом При виготовлені та переточуванні фрези набору забезпечується другою шпоночною канавкою, яка у усіх фрез розташовується одноманітно до зубу Це досягається тим що оправка до фрезерувального верстату, що складається з центрального валу набору, установчих кілець, шпонок та кінцевої гайки, центральний вал виконай шліцьовим, а установчі кільця під фрези мають внутрішню шліцьову поверхню зі шпонковим пазом на ЗОВНІ Недоліком такої схеми установки являється те, що стандартні фрези через необхідність різноманітного розташування шпоночних канавок, у такому наборі не можуть бути використали Крім того фрези, що використовуються у одному наборі, не можуть бути використані у іншому Завданням винаходу є створити пристрій, у якому за рахунок конструктивних особливостей можливо було б використовувати різні стандартні фрези у різних кутових установках пазом на ЗОВНІШНІЙ ШНІЙ Установчі кільця під фрези з встановленими на них за рахунок шпонок самих фрез, за допомогою шпильового з'єднання повертаються під необхідним кутом Оправка до фрезувального верстату показана на фіг 1 головний вид у розрізі Вона складається з шпильової оправки 1 па якій жорстко закріплений набір установчих кілець 2, установчих кілець під фрези 3 з закріпленими на них, за рахунок шпонок 4, фрезами 5 Набір фіксується кінцевою гайкою 6 Пристрій працює таким чином установчі кільця під фрези 3 з закріпленими на них, за рахунок шпонок 4, фрезами 5 за допомогою шпильового з'єднання повертаються на центральному шпильовому валу 1 па необхідний кут Запропонована конструкція оправки до фрезувального верстата забезпечує використання стандартних фрез без додаткової обробки у наборах з різним кутовим зміщенням зубів 00 (О ю 56872 Іг.1 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
