Розтискна оправка

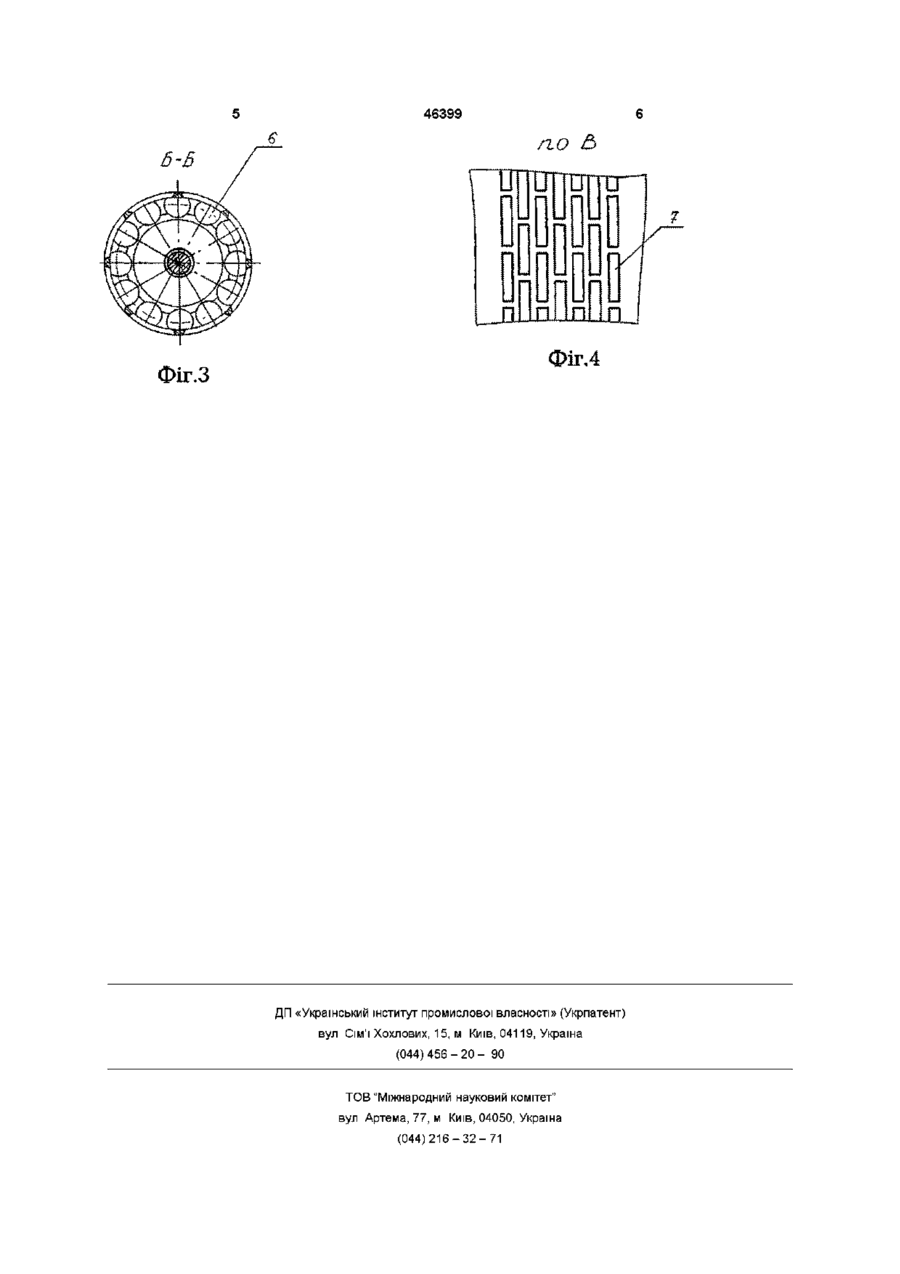

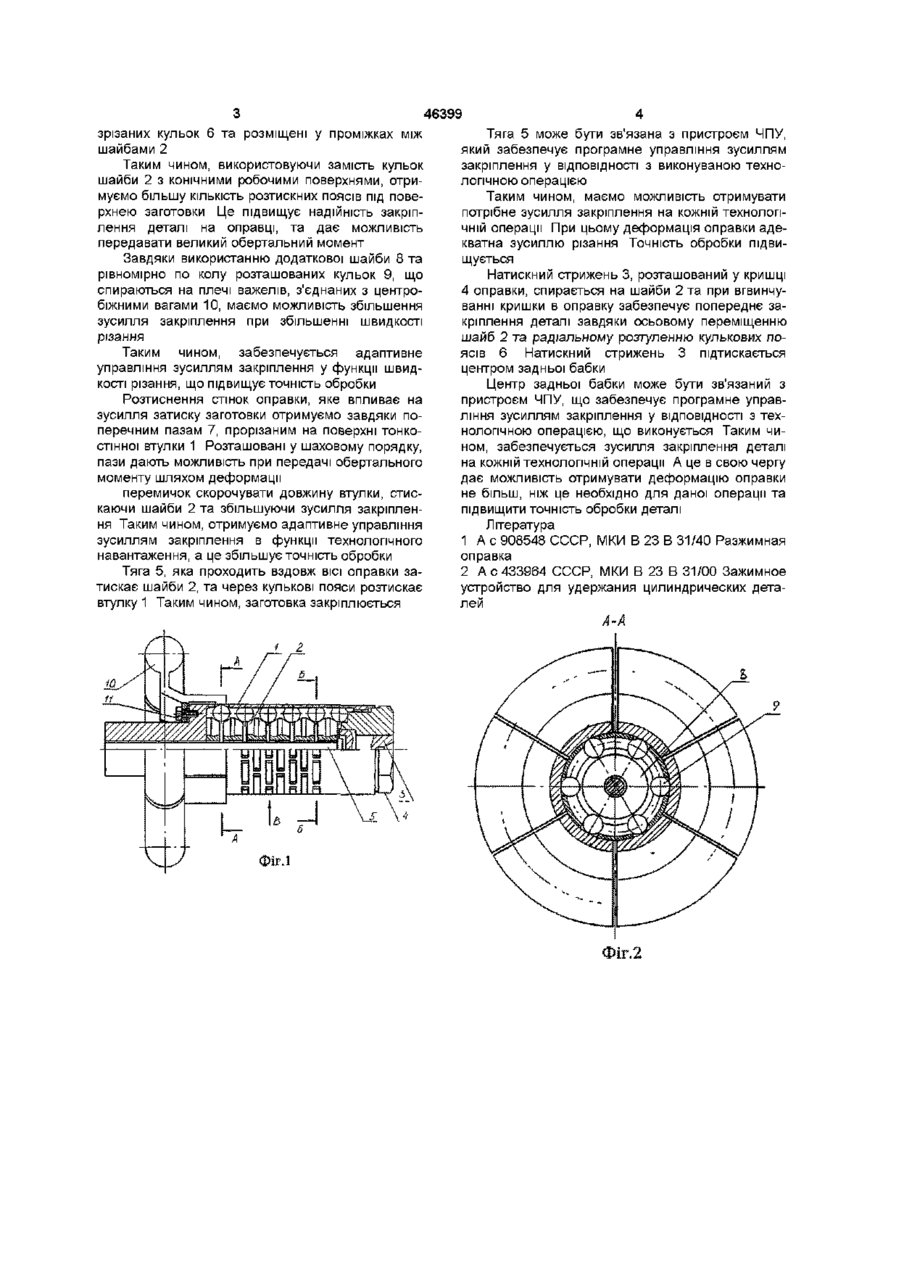

1 Розтискна оправка, яка містить кулькові пояси зі зрізаними кульками та механізм розтиску, яка відрізняється тим, що кулькові пояси поміщені в тонкостінну втулку та роз'єднані шайбами з конічними робочими поверхнями 2 Оправка за п 1, яка відрізняється тим, що вона обладнана додатковою шайбою та рівномірно по колу розташованими кульками, що спираються на плечі важелів, з'єднаних з відцентровими вагами 3 Оправка за п 1, яка відрізняється тим, що тонкостінна втулка виконана з розташованими у шаховому порядку на її поверхні поперечними пазами 4 Оправка за п 1, яка відрізняється тим, що вона обладнана тягою, що проходить вздовж осі 5 Оправка за п 1, яка відрізняється тим, що вона обладнана натискним стрижнем, що спирається на шайби Винахід відноситься до металообробки та може бути використаним при закріпленні деталей Найбільш близьким технічним рішенням до того, що заявляється, є розтискна оправка, що містить розташовані по колу кульки однакового розміру, які спираються на розміщені вздовж ВІСІ додаткові кульки більшого розміру, при цьому всі кульки з'єднані введеним у оправку пружним наповнювачем [1] При такому виконанні оправка має невеликі технологічні можливості, так як неможливо передавати великий обертальний момент, та має місце зношення пружного наповнювача внаслідок тепла, що виділяється в процесі обробки Задача винаходу - розширення технологічних можливостей Поставлена задача вирішується тим, що оправка містить в собі кулькові пояси зі зрізаними кульками, які поміщені в тонкостінну втулку та роз'єднані шайбами з конічними робочими поверхнями Оправка обладнана додатковою шайбою та рівномірно по колу розташованими кульками, що спираються на плечі важелів, з'єднаних з центробіжними вагами [2] Тонкостінна поверхня оправки виконана з розташованими у шаховому порядку поперечними пазами Оправка обладнана тягою, що проходить вздовж ВІСІ та натискним стрижнем, що спирається на шайби Таке виконання розширює технологічні можливості оправки На фіг 1 зображено оправку, загальний вигляд, на фіг 2 - переріз А-А на фіг 1, на фіг 3 переріз Б-Б на фіг 1, на фіг 4 - вид В на фіг 1 Оправка виконана у вигляді тонкостінної втулки 1 Зсередини втулки на її ВІСІ розташовано шайби 2 з конічними робочими поверхнями У проміжках між шайбами 2 у вигляді поясів розміщено кульки 6 зі зрізаними за внутрішнім контуром втулки поверхнями Оправка обладнана додатковою шайбою 8 та рівномірно по колу розташованими кульками 9, що спираються на плечі важелів, з'єднаних з центробіжними вагами 10 Тонкостінна втулка 1 оправки виконана з розташованими у шаховому порядку на її поверхні поперечними пазами 7 Вздовж ВІСІ оправки проходить тяга 5 Кришка 4 оправки обладнана натискним стрижнем 3, що спирається на шайби 2 Робота оправки полягає в наступному Заготовку розташовують на оправці, яку закріплюють у патроні та підтискають центром задньої бабки Закріплення деталі на оправці виконується завдяки переміщенню у осьовому напрямку шайб 2 з конічними робочими поверхнями, які у свою чергу розтискають кулькові пояси, що складаються зі со (О 46399 зрізаних кульок 6 та розміщені у проміжках між шайбами 2 Таким чином, використовуючи замість кульок шайби 2 з конічними робочими поверхнями, отримуємо більшу КІЛЬКІСТЬ розтискних поясів під поверхнею заготовки Це підвищує надійність закріплення деталі на оправці, та дає можливість передавати великий обертальний момент Завдяки використанню додаткової шайби 8 та рівномірно по колу розташованих кульок 9, що спираються на плечі важелів, з'єднаних з центробіжними вагами 10, маємо можливість збільшення зусилля закріплення при збільшенні швидкості різання Таким чином, забезпечується адаптивне управління зусиллям закріплення у функції швидкості різання, що підвищує точність обробки Розтиснення стінок оправки, яке впливає на зусилля затиску заготовки отримуємо завдяки поперечним пазам 7, прорізаним на поверхні тонкостінної втулки 1 Розташовані у шаховому порядку, пази дають можливість при передачі обертального моменту шляхом деформації перемичок скорочувати довжину втулки, стискаючи шайби 2 та збільшуючи зусилля закріплення Таким чином, отримуємо адаптивне управління зусиллям закріплення в функції технологічного навантаження, а це збільшує точність обробки Тяга 5, яка проходить вздовж ВІСІ оправки затискає шайби 2, та через кулькові пояси розтискає втулку 1 Таким чином, заготовка закріплюється Тяга 5 може бути зв'язана з пристроєм ЧПУ, який забезпечує програмне управління зусиллям закріплення у ВІДПОВІДНОСТІ З виконуваною технологічною операцією Таким чином, маємо можливість отримувати потрібне зусилля закріплення на кожній технологічній операції При цьому деформація оправки адекватна зусиллю різання Точність обробки підвищується Натискний стрижень 3, розташований у кришці 4 оправки, спирається на шайби 2 та при вгвинчуванні кришки в оправку забезпечує попереднє закріплення деталі завдяки осьовому переміщенню шайб 2 та радіальному розтуленню кулькових поясів 6 Натискний стрижень 3 підтискається центром задньої бабки Центр задньої бабки може бути зв'язаний з пристроєм ЧПУ, що забезпечує програмне управління зусиллям закріплення у ВІДПОВІДНОСТІ З технологічною операцією, що виконується Таким чином, забезпечується зусилля закріплення деталі на кожній технологічній операції А це в свою чергу дає можливість отримувати деформацію оправки не більш, ніж це необхідно для даної операції та підвищити точність обробки деталі Література 1 А с 908548 СССР, МКИ В 23 В 31/40 Разжимная оправка 2 А с 433964 СССР, МКИ В 23 В 31/00 Зажимное устройство для удержания цилиндрических деталей А-А Фіг.2 46399 по Б-Б Фіг,4 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
