Прицільна планка
Формула / Реферат
Прицільна планка, що має виріз, яка відрізняється тим, що виріз виконано комбінованої форми: в верхній частині у вигляді круглого отвору, а в нижній частині у вигляді прямокутного, симетричного відносно загальної вертикальної осі, та шириною, не меншою ширини проекції мушки, і довжиною, не меншою висоти проекції мушки на прицільну планку, при цьому центр круглого отвору розміщений від нижньої сторони прямокутного отвору на відстані, рівній висоті проекції мушки на прицільну планку, а діаметр круглого отвору більший ширини прямокутного.
Текст

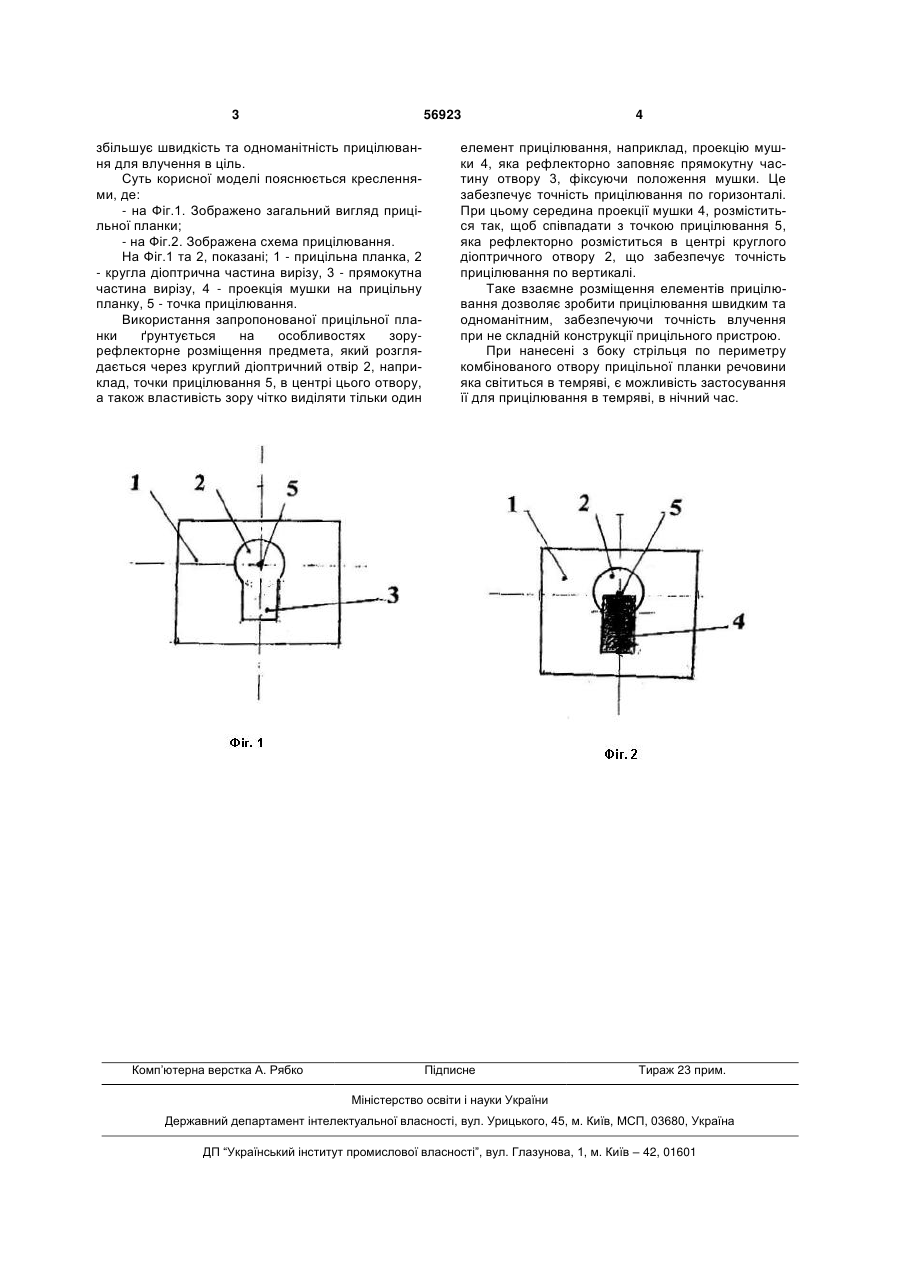

Прицільна планка, що має виріз, яка відрізняється тим, що виріз виконано комбінованої форми: в верхній частині у вигляді круглого отвору, а 3 56923 збільшує швидкість та одноманітність прицілювання для влучення в ціль. Суть корисної моделі пояснюється кресленнями, де: - на Фіг.1. Зображено загальний вигляд прицільної планки; - на Фіг.2. Зображена схема прицілювання. На Фіг.1 та 2, показані; 1 - прицільна планка, 2 - кругла діоптрична частина вирізу, 3 - прямокутна частина вирізу, 4 - проекція мушки на прицільну планку, 5 - точка прицілювання. Використання запропонованої прицільної планки ґрунтується на особливостях зорурефлекторне розміщення предмета, який розглядається через круглий діоптричний отвір 2, наприклад, точки прицілювання 5, в центрі цього отвору, а також властивість зору чітко виділяти тільки один Комп’ютерна верстка А. Рябко 4 елемент прицілювання, наприклад, проекцію мушки 4, яка рефлекторно заповняє прямокутну частину отвору 3, фіксуючи положення мушки. Це забезпечує точність прицілювання по горизонталі. При цьому середина проекції мушки 4, розміститься так, щоб співпадати з точкою прицілювання 5, яка рефлекторно розміститься в центрі круглого діоптричного отвору 2, що забезпечує точність прицілювання по вертикалі. Таке взаємне розміщення елементів прицілювання дозволяє зробити прицілювання швидким та одноманітним, забезпечуючи точність влучення при не складній конструкції прицільного пристрою. При нанесені з боку стрільця по периметру комбінованого отвору прицільної планки речовини яка світиться в темряві, є можливість застосування її для прицілювання в темряві, в нічний час. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
