Прицільна планка

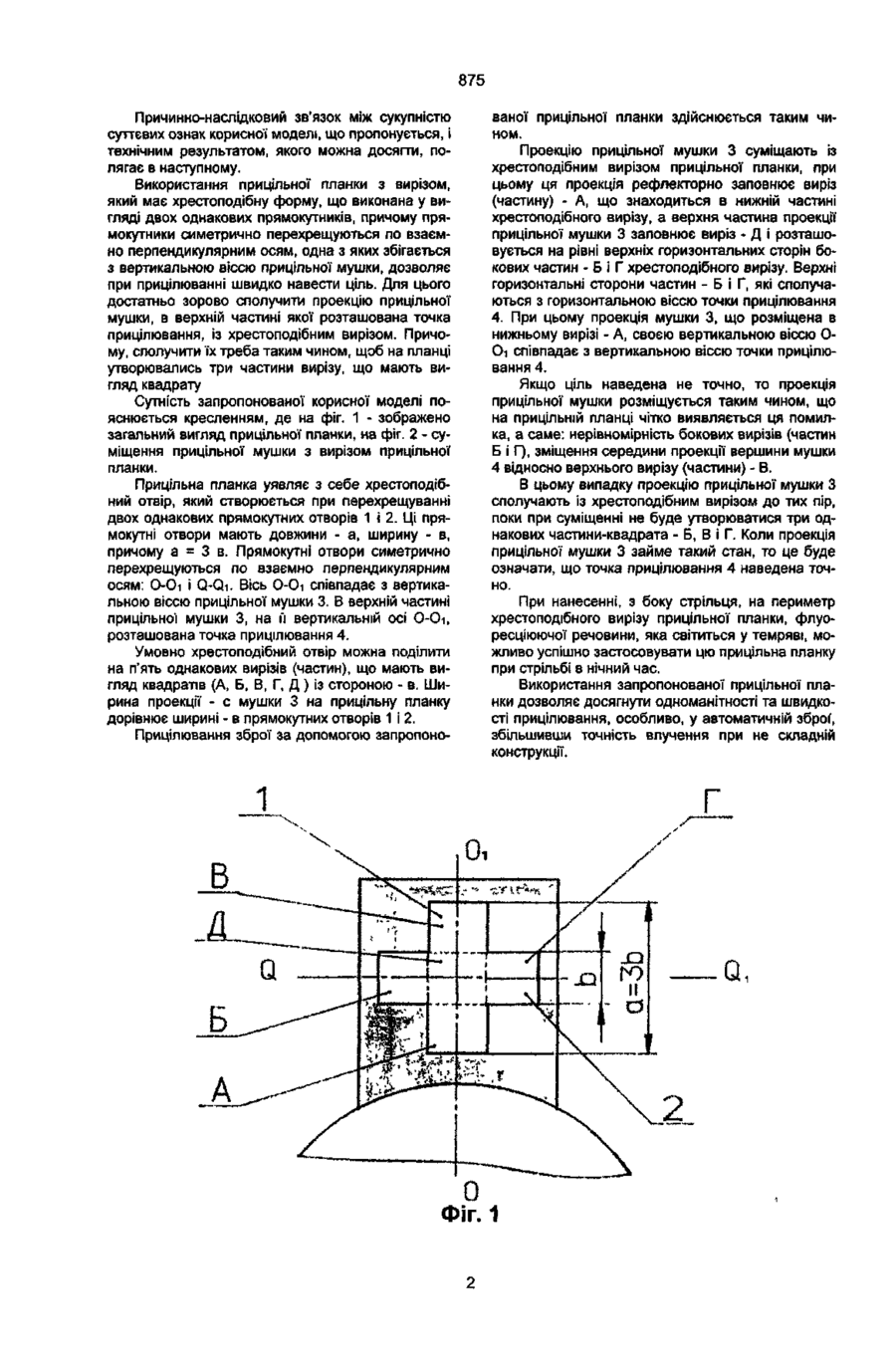

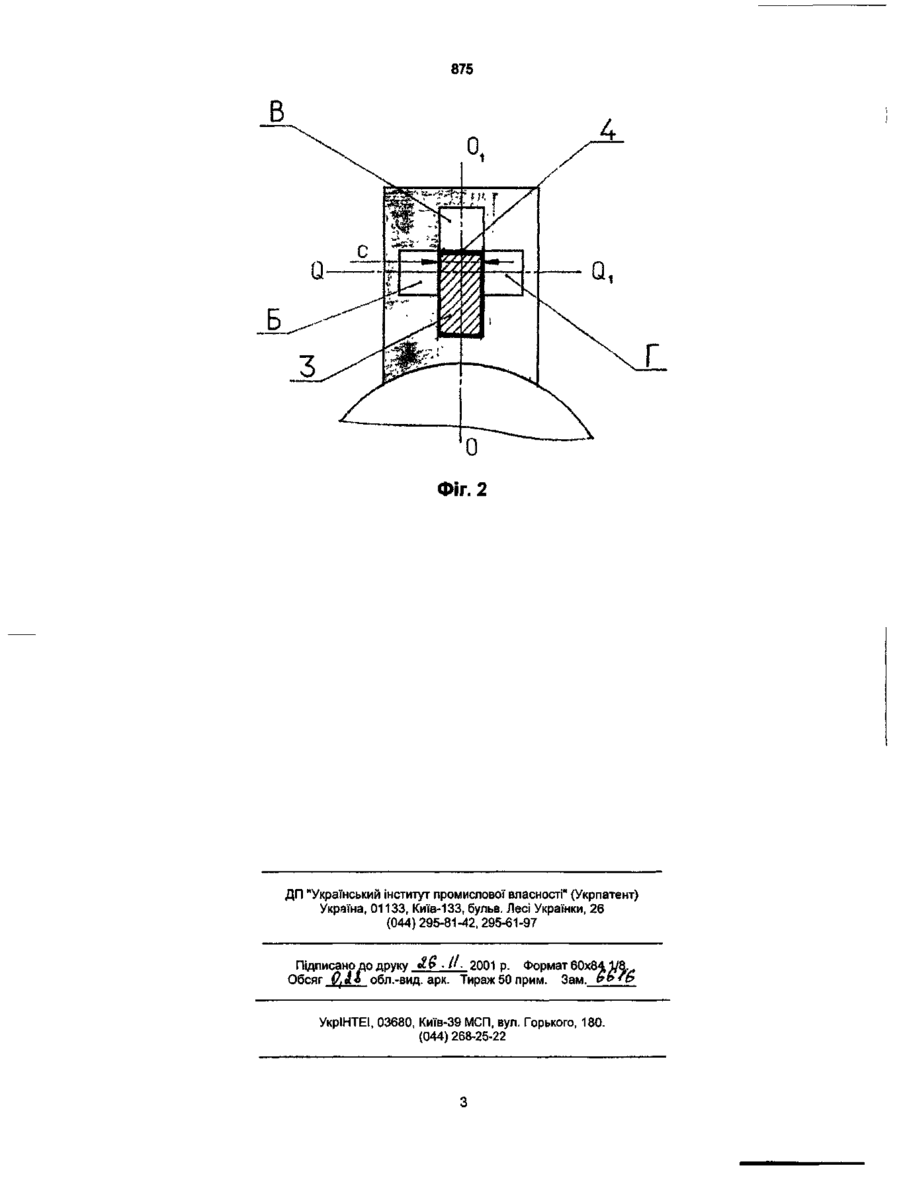

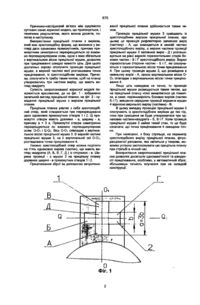

Прицільна планка, що забезпечена прямокутним вирізом, яка відрізняється тим, що виріз має хрестоподібну форму, яка виконана у вигляді двох однакових прямокутних отворів, що симетрично Корисна модель належить до галузі зброї, а саме, - до прицільних пристроїв, і може бити застосована в бойовій, мисливській та спортивній зброї для наведення її в ціль. Відомо прицільні пристрої, в яких прицільна планка має виріз напівкільцевої форми (А.Д.Доркин. Стрельба из пневматических винтовок. - М.: ДОСААФ, 1986. - Стр. 92-93; А.Б.Жук. Револьверы и пистолеты. - М.: Военное издательство "Локид", 1996.-С. 286,305). Недолік таких прицільних планок складається у тому, що вони не дозволяють швидко і з достовірною точністю розмістити при прицілюванні проекцію мушки в вирізу, тому як в нижній та верхній частині її немає елементів, відносно яких можливо зафіксувати положення співпадіння вертикальної осі мушки та вертикальної осі вирізу. Відомі прицільні пристрої, в яких прицільна планка має прямокутний виріз (Пистолет газобалонный многозарядный "КОРНЕТ", модели ИЖ-67. Паспорт ЕИФЮ 776325.004.ПС, 1996. - С.6, рис. 2). В такій прицільній планці вертикальні стінки вирізу дозволяють з певною точністю зорієнтувати при прицілюванні проекцію мушки в прорізі, але така форма вирізу також не сприяє одноманітності та швидкості розміщення проекції мушки в вирізу так, щоб співпадали їх вертикальні осі в зв'язку з відсутністю елементів контролю співпадіння. Найбільш близьким аналогом до запропонованого технічного рішення є прицільна планка, в якій є виріз, що виконаний ступінчастим, в нижній частині - прямокутним, симетричним вертикальній перехрещуються по взаємно перпендикулярних осях, одна з яких збігається з вертикальною віссю мушки, при цьому ширина проекції мушки на прицільну планку, а також довжина і ширина кожного з прямокутних отворів визначаються зі співвідношення: а=3в, в=с, де: а - довжина прямокутного отвору; в - ширина прямокутного отвору; с - ширина проекції мушки на прицільну планку. осі та шириною, не меншою проекції мушки на прицільна планку (Патент № 318 на корисну модель "Прицільна планка Удовиченка"). Недолік цієї прицільної планки полягає у тому, що, хоча вертикальні стінки ступінчастого вирізу і дозволяють з достатньою точністю зорієнтувати при прицілюванні проекцію мушки в прорізі по вертикальній осі, але така форма вирізу не створює можливості з достатньою точністю зорієнтувати середини вершини з горизонтальною віссю точки прицілювання через відсутність елементів фіксації такого співпадіння. В основу корисної моделі покладене завдання створення такої прицільної планки, яка би дозволила без ускладнення її конструкції досягти одноманітності та швидкості при прицілюванні, збільшивши при цьому точність влучення. Поставлена задача вирішується тим, що прицільна планка забезпечена вирізом, який має хрестоподібну форму, що виконана у вигляді двох однакових прямокутних отворів, які перехрещуються по взаємно перпендикулярним осям, одна з яких збігається з вертикальною віссю мушки, при цьому, ширина проекції мушки на прицільну планку, а також довжина і ширина кожного з прямокутних отворів визначаються із співвідношення: а=3 в, в=с, де: а - довжина прямокутного отвору; в - ширина прямокутного отвору; с - ширина проекції на прицільну планку. ю 00 875 Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі, що пропонується, і технічним результатом, якого можна досягти, полягає в наступному. використання прицільної планки з вирізом, який має хрестоподібну форму, що виконана у вигляді двох однакових прямокутників, причому прямокутники симетрично перехрещуються по взаємно перпендикулярним осям, одна з яких збігається з вертикальною віссю прицільної мушки, дозволяє при прицілюванні швидко навести ціль. Для цього достатньо зорово сполучити проекцію прицільної мушки, в верхній частині якої розташована точка прицілювання, із хрестоподібним вирізом. Причому, сполучити їх треба таким чином, щоб на планці утворювались три частини вирізу, що мають вигляд квадрату Сутність запропонованої корисної моделі пояснюється кресленням, де на фіг. 1 - зображено загальний вигляд прицільної планки, на фіг. 2 - суміщення прицільної мушки з вирізом прицільної планки. Прицільна планка уявляє з себе хрестоподібний отвір, який створюється при перехрещуванні двох однакових прямокутних отворів 1 і 2. Ці прямокутні отвори мають довжини - а, ширину - в, причому а = 3 в. Прямокутні отвори симетрично перехрещуються по взаємно перпендикулярним осям: О-Оі і Q-Qi. Вісь О-Оі співпадає з вертикальною віссю прицільної мушки 3. В верхній частині прицільної мушки 3, на й вертикальній осі О-О-і, розташована точка прицілювання 4. Умовно хрестоподібний отвір можна поділити на п'ять однакових вирізів (частин), що мають вигляд квадратів (А, Б, В, Г, Д ) із стороною - в. Ширина проекції - с мушки 3 на прицільну планку дорівнює ширині - в прямокутних отворів 1 і 2. Прицілювання зброї за допомогою запропоно ваної прицільної планки здійснюється таким чином. Проекцію прицільної мушки 3 суміщають із хрестоподібним вирізом прицільної планки, при цьому ця проекція рефлекторно заповнює виріз (частину) - А, що знаходиться в нижній частині хрестоподібного вирізу, а верхня частина проекції прицільної мушки 3 заповнює виріз - Д і розташовується на рівні верхніх горизонтальних сторін бокових частин - Б І Г хрестоподібного вирізу. Верхні горизонтальні сторони частин - Б І Г , які сполучаються з горизонтальною віссю точки прицілювання 4. При цьому проекція мушки 3, що розміщена в нижньому вирізі - А, своєю вертикальною віссю 0Оі співпадає з вертикальною віссю точки прицілювання 4. Якщо ціль наведена не точно, то проекція прицільної мушки розміщується таким чином, що на прицільній планці чітко виявляється ця помилка, а саме: нерівномірність бокових вирізів (частин Б І Г ) , зміщення середини проекції вершини мушки 4 відносно верхнього вирізу (частини) - В. В цьому випадку проекцію прицільної мушки З сполучають із хрестоподібним вирізом до тих пір, поки при суміщенні не буде утворюватися три однакових частини-квадрата - Б, В і Г. Коли проекція прицільної мушки 3 займе такий стан, то це буде означати, що точка прицілювання 4 наведена точно. При нанесенні, з боку стрільця, на периметр хрестоподібного вирізу прицільної планки, флуоресціюючої речовини, яка світиться у темряві, можливо успішно застосовувати цю прицільна планку при стрільбі в нічний час. Використання запропонованої прицільної планки дозволяє досягнути одноманітності та швидкості прицілювання, особливо, у автоматичній зброї, збільшивши точність влучення при не складній конструкції. 875 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку с?£ . / / . 2001 р. Формат 60x84 Ш . , Обсяг О/Л с обл.-вид. арк. Тираж 50 прим. Зам. Р Р 'b УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
