Пасова передача
Номер патенту: 57004
Опубліковано: 10.02.2011
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Хомяк Олег Миколайович
Формула / Реферат
Пасова передача, що містить ведучий, ведений шківи та пас, що охоплює шківи і розташований в напрямних обмежувача коливань паса, кінематично з'єднаних з нерухомою опорою, яка відрізняється тим, що обмежувач коливань паса додатково містить важіль, шарнірно з'єднаний з нерухомою опорою, та пружину розтягу, з'єднану з одним кінцем важеля, при цьому напрямні виконані у формі верхніх та нижніх роликів, шарнірно встановлених на важелі.
Текст

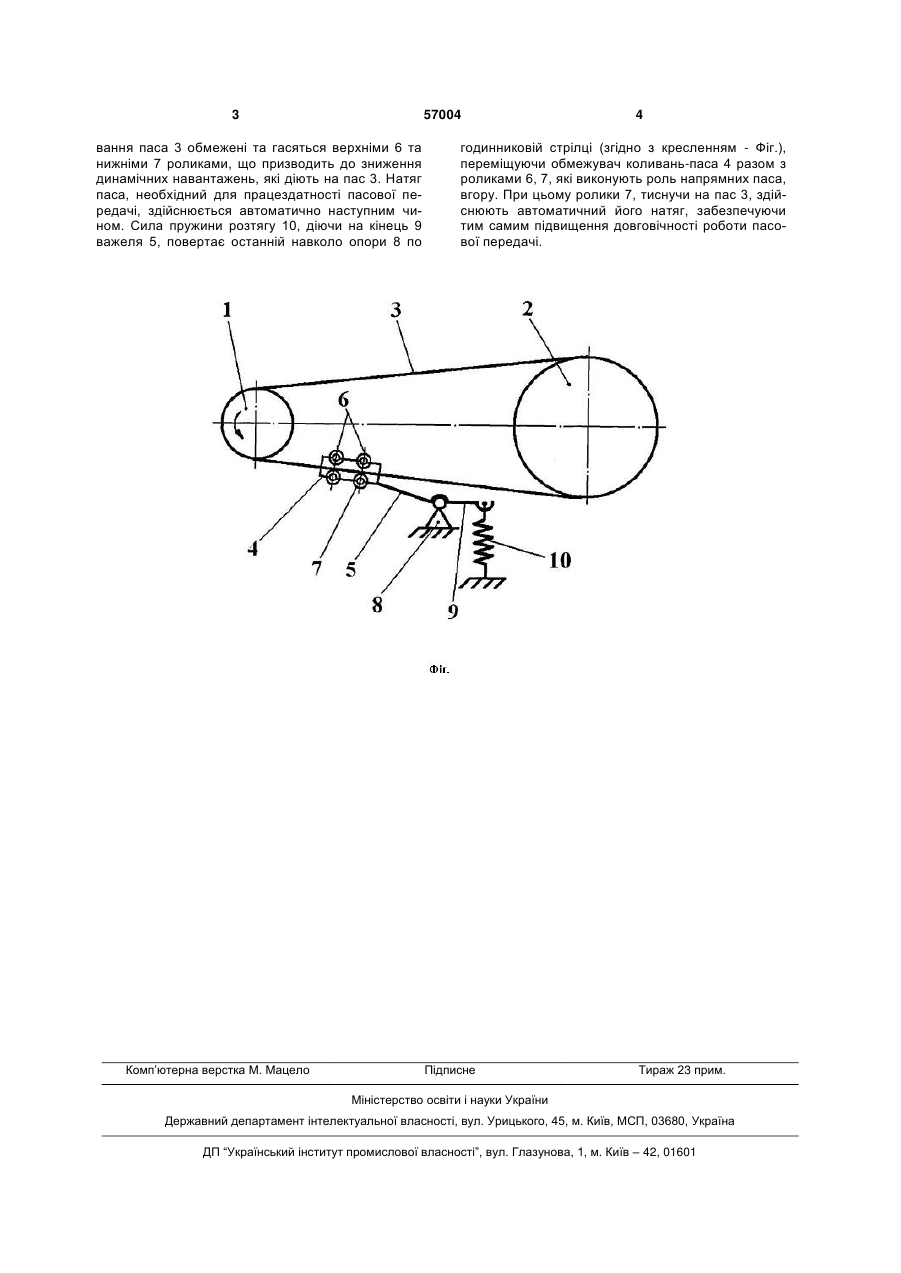

Пасова передача, що містить ведучий, ведений шківи та пас, що охоплює шківи і розташований в напрямних обмежувача коливань паса, кінематично з'єднаних з нерухомою опорою, яка відрізняється тим, що обмежувач коливань паса додатково містить важіль, шарнірно з'єднаний з нерухомою опорою, та пружину розтягу, з'єднану з одним кінцем важеля, при цьому напрямні виконані у формі верхніх та нижніх роликів, шарнірно встановлених на важелі. (19) (21) u201006892 (22) 04.06.2010 (24) 10.02.2011 (46) 10.02.2011, Бюл.№ 3, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 57004 вання паса 3 обмежені та гасяться верхніми 6 та нижніми 7 роликами, що призводить до зниження динамічних навантажень, які діють на пас 3. Натяг паса, необхідний для працездатності пасової передачі, здійснюється автоматично наступним чином. Сила пружини розтягу 10, діючи на кінець 9 важеля 5, повертає останній навколо опори 8 по Комп’ютерна верстка М. Мацело 4 годинниковій стрілці (згідно з кресленням - Фіг.), переміщуючи обмежувач коливань-паса 4 разом з роликами 6, 7, які виконують роль напрямних паса, вгору. При цьому ролики 7, тиснучи на пас 3, здійснюють автоматичний його натяг, забезпечуючи тим самим підвищення довговічності роботи пасової передачі. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBelt transmission
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюРеменная передача
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 7/02
