Вібровідцентрова фільтруюча машина
Номер патенту: 57010
Опубліковано: 10.02.2011
Автори: Янович Віталій Петрович, Полєвода Юрій Алікович, Качур Денис Вікторович
Формула / Реферат
Вібровідцентрова фільтруюча машина, що містить встановлений на рамі за допомогою пружних елементів робочий контейнер із розміщеним в ньому активним фільтруючим ротором та обладнаний пристроєм для створення коливного руху, яка відрізняється тим, що містить фільтруючий елемент для розділення рідини на фракції та приєднаного кінематичного віброзбуджувача.
Текст

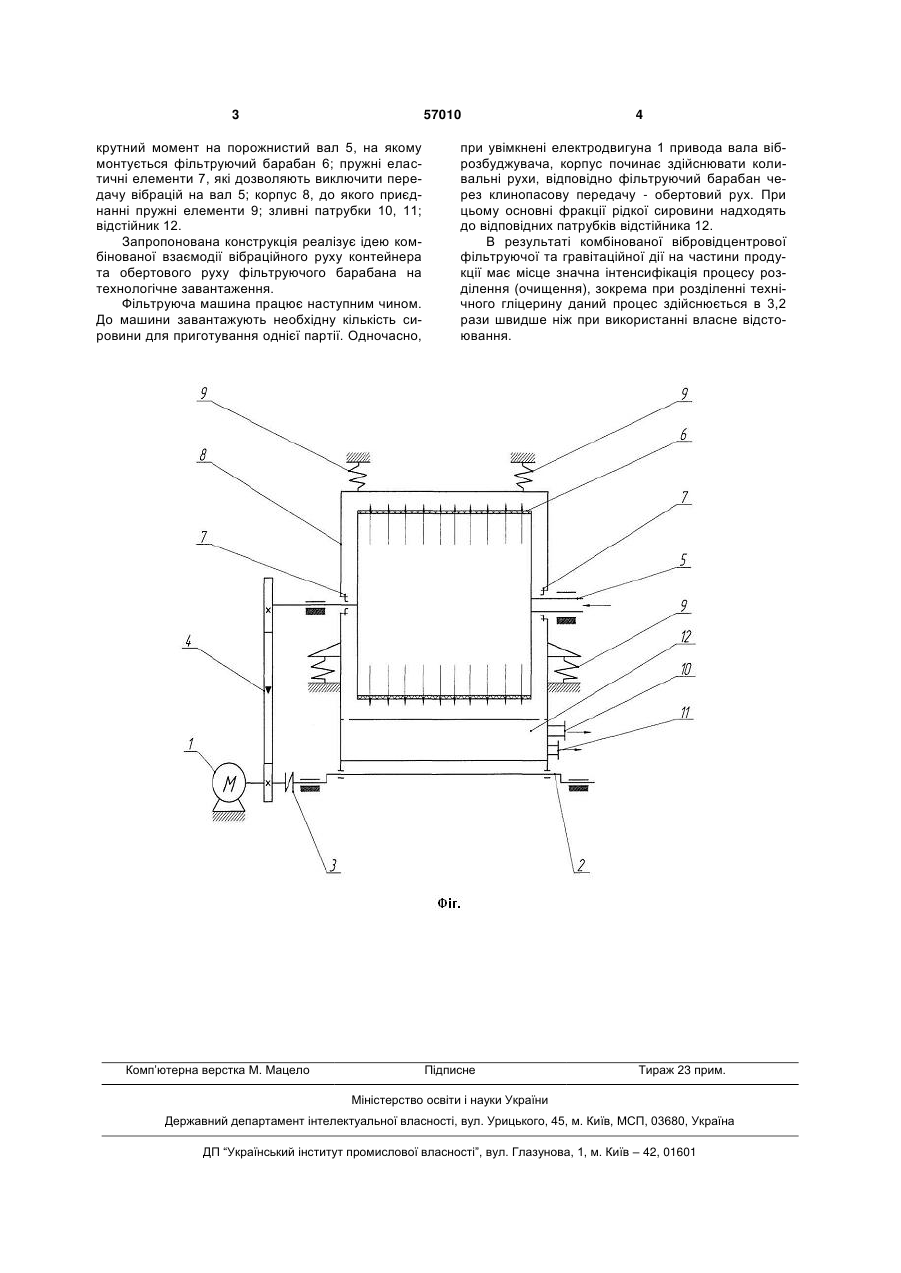

Вібровідцентрова фільтруюча машина, що містить встановлений на рамі за допомогою пружних елементів робочий контейнер із розміщеним в ньому активним фільтруючим ротором та обладнаний пристроєм для створення коливного руху, яка відрізняється тим, що містить фільтруючий елемент для розділення рідини на фракції та приєднаного кінематичного віброзбуджувача. (19) (21) u201006965 (22) 07.06.2010 (24) 10.02.2011 (46) 10.02.2011, Бюл.№ 3, 2011 р. (72) ПОЛЄВОДА ЮРІЙ АЛІКОВИЧ, ЯНОВИЧ ВІТАЛІЙ ПЕТРОВИЧ, КАЧУР ДЕНИС ВІКТОРОВИЧ (73) ПОЛЄВОДА ЮРІЙ АЛІКОВИЧ, ЯНОВИЧ ВІТАЛІЙ ПЕТРОВИЧ, КАЧУР ДЕНИС ВІКТОРОВИЧ 3 57010 крутний момент на порожнистий вал 5, на якому монтується фільтруючий барабан 6; пружні еластичні елементи 7, які дозволяють виключити передачу вібрацій на вал 5; корпус 8, до якого приєднанні пружні елементи 9; зливні патрубки 10, 11; відстійник 12. Запропонована конструкція реалізує ідею комбінованої взаємодії вібраційного руху контейнера та обертового руху фільтруючого барабана на технологічне завантаження. Фільтруюча машина працює наступним чином. До машини завантажують необхідну кількість сировини для приготування однієї партії. Одночасно, Комп’ютерна верстка М. Мацело 4 при увімкнені електродвигуна 1 привода вала віброзбуджувача, корпус починає здійснювати коливальні рухи, відповідно фільтруючий барабан через клинопасову передачу - обертовий рух. При цьому основні фракції рідкої сировини надходять до відповідних патрубків відстійника 12. В результаті комбінованої вібровідцентрової фільтруючої та гравітаційної дії на частини продукції має місце значна інтенсифікація процесу розділення (очищення), зокрема при розділенні технічного гліцерину даний процес здійснюється в 3,2 рази швидше ніж при використанні власне відстоювання. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibratory centrifugal filtration machine
Автори англійськоюPolievoda Yurii Alikovych, Yanovych Vitalii Petrovych, Kachur Denys Viktorovych
Назва патенту російськоюВиброцентробежная фильтрующая машина
Автори російськоюПолевода Юрий Аликович, Янович Виталий Петрович, Качур Денис Викторович
МПК / Мітки
МПК: B07B 1/40
Мітки: фільтруюча, вібровідцентрова, машина
