Вібровідцентрова машина
Номер патенту: 48217
Опубліковано: 10.03.2010
Автори: Симоненко Тетяна Євгенівна, Барсуков Володимир Анатолійович
Формула / Реферат
Вібровідцентрова машина для обробки деталей, що містить пружно встановлену на обертаючій основі робочу камеру, оснащену вібратором, зв'язаним з приводом обертання, яка відрізняється тим, що вібратор виконано у вигляді дебалансного вала, укріпленого на підшипниках в стакані, який встановленo в центральному отворі робочої камери.
Текст

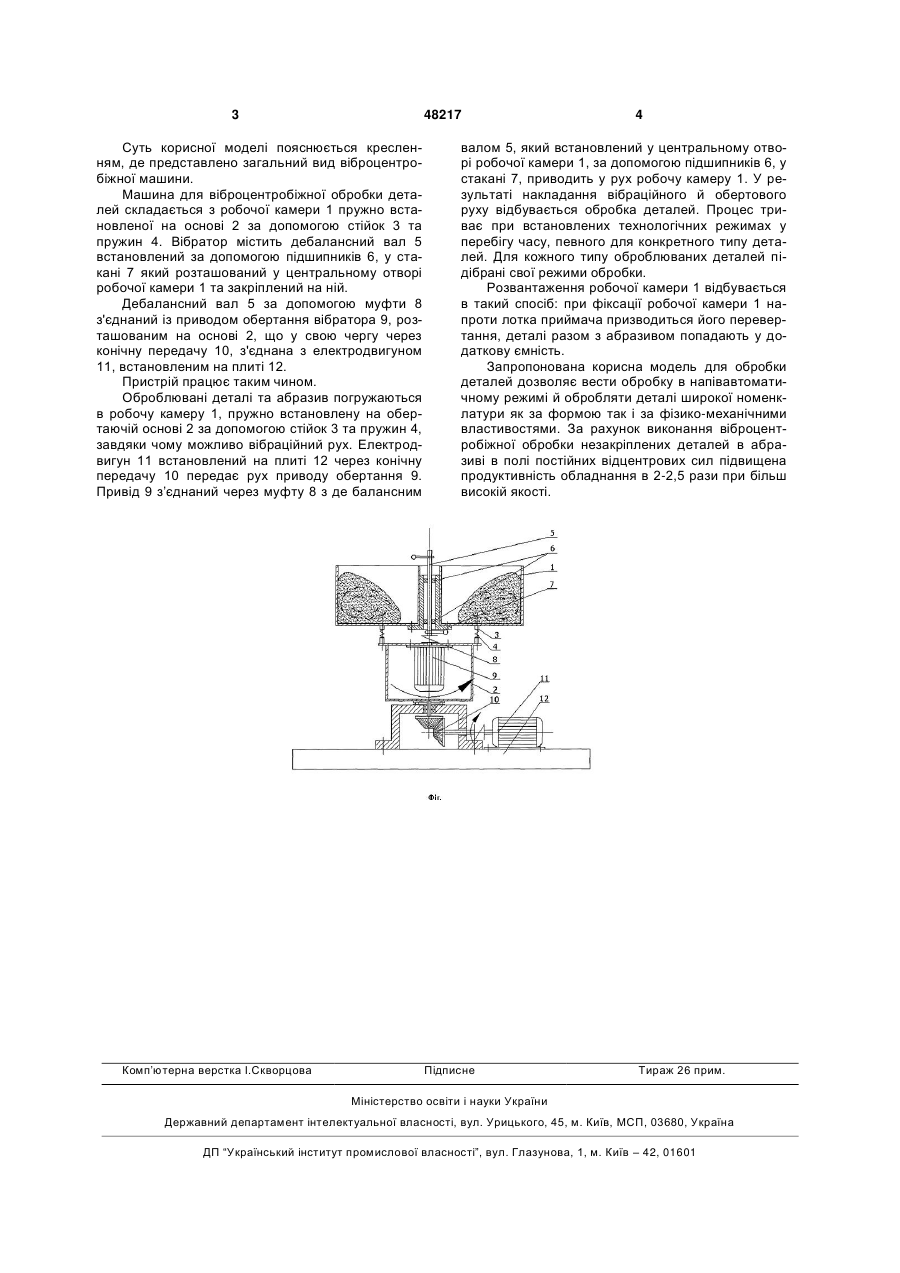

Вібровідцентрова машина для обробки деталей, що містить пружно встановлену на обертаючій основі робочу камеру, оснащену вібратором, зв'язаним з приводом обертання, яка відрізняється тим, що вібратор виконано у вигляді дебалансного вала, укріпленого на підшипниках в стакані, який встановленo в центральному отворі робочої камери. (19) (21) u200909590 (22) 18.09.2009 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) СИМОНЕНКО ТЕТЯНА ЄВГЕНІВНА, БАРСУКОВ ВОЛОДИМИР АНАТОЛІЙОВИЧ (73) ПРИАЗОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 48217 Суть корисної моделі пояснюється кресленням, де представлено загальний вид віброцентробіжної машини. Машина для віброцентробіжної обробки деталей складається з робочої камери 1 пружно встановленої на основі 2 за допомогою стійок 3 та пружин 4. Вібратор містить дебалансний вал 5 встановлений за допомогою підшипників 6, у стакані 7 який розташований у центральному отворі робочої камери 1 та закріплений на ній. Дебалансний вал 5 за допомогою муфти 8 з'єднаний із приводом обертання вібратора 9, розташованим на основі 2, що у свою чергу через конічну передачу 10, з'єднана з електродвигуном 11, встановленим на плиті 12. Пристрій працює таким чином. Оброблювані деталі та абразив погружаються в робочу камеру 1, пружно встановлену на обертаючій основі 2 за допомогою стійок 3 та пружин 4, завдяки чому можливо вібраційний рух. Електродвигун 11 встановлений на плиті 12 через конічну передачу 10 передає рух приводу обертання 9. Привід 9 з’єднаний через муфту 8 з де балансним Комп’ютерна верстка І.Скворцова 4 валом 5, який встановлений у центральному отворі робочої камери 1, за допомогою підшипників 6, у стакані 7, приводить у рух робочу камеру 1. У результаті накладання вібраційного й обертового руху відбувається обробка деталей. Процес триває при встановлених технологічних режимах у перебігу часу, певного для конкретного типу деталей. Для кожного типу оброблюваних деталей підібрані свої режими обробки. Розвантаження робочої камери 1 відбувається в такий спосіб: при фіксації робочої камери 1 напроти лотка приймача призводиться його перевертання, деталі разом з абразивом попадають у додаткову ємність. Запропонована корисна модель для обробки деталей дозволяє вести обробку в напівавтоматичному режимі й обробляти деталі широкої номенклатури як за формою так і за фізико-механічними властивостями. За рахунок виконання віброцентробіжної обробки незакріплених деталей в абразиві в полі постійних відцентрових сил підвищена продуктивність обладнання в 2-2,5 рази при більш високій якості. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
