Адсорбер

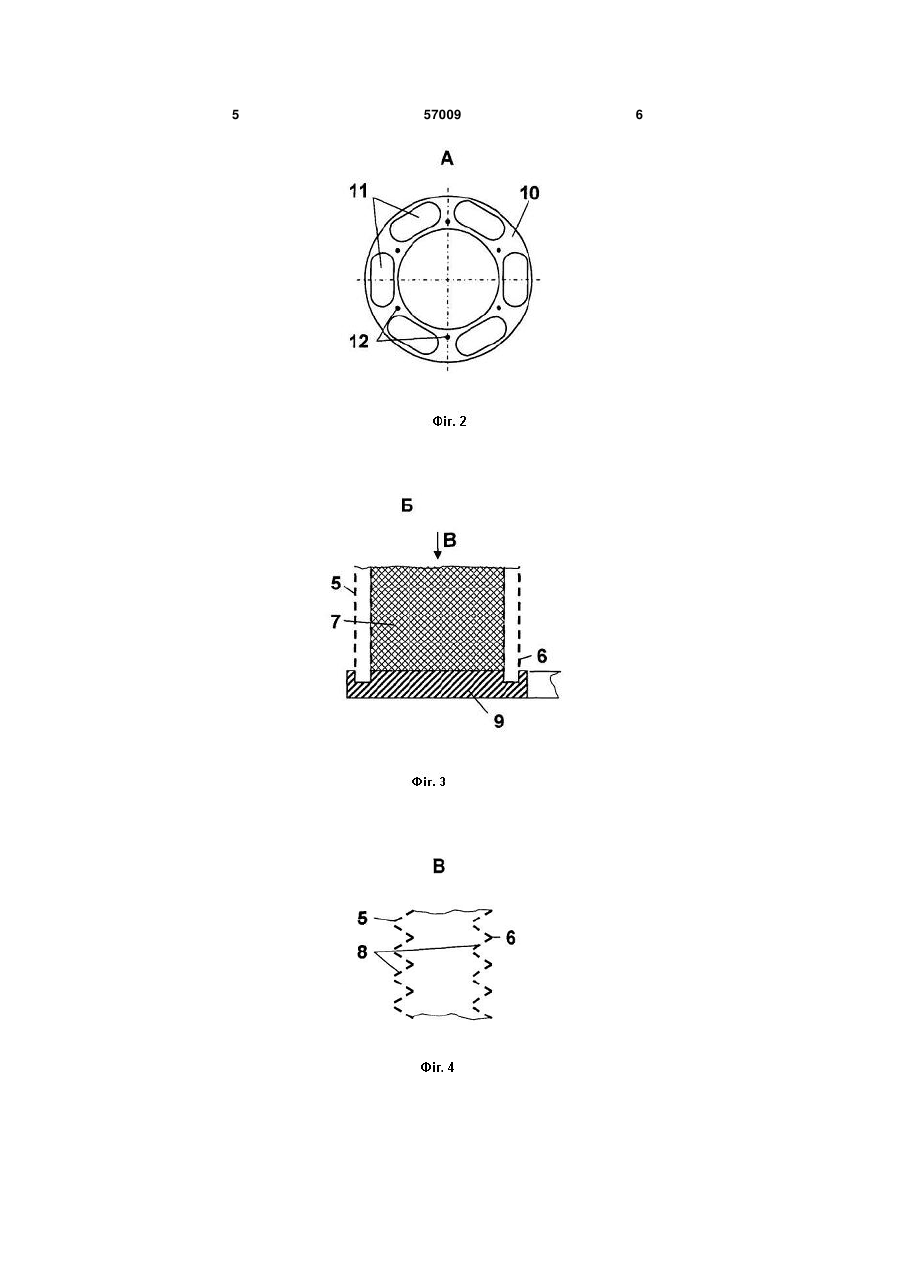

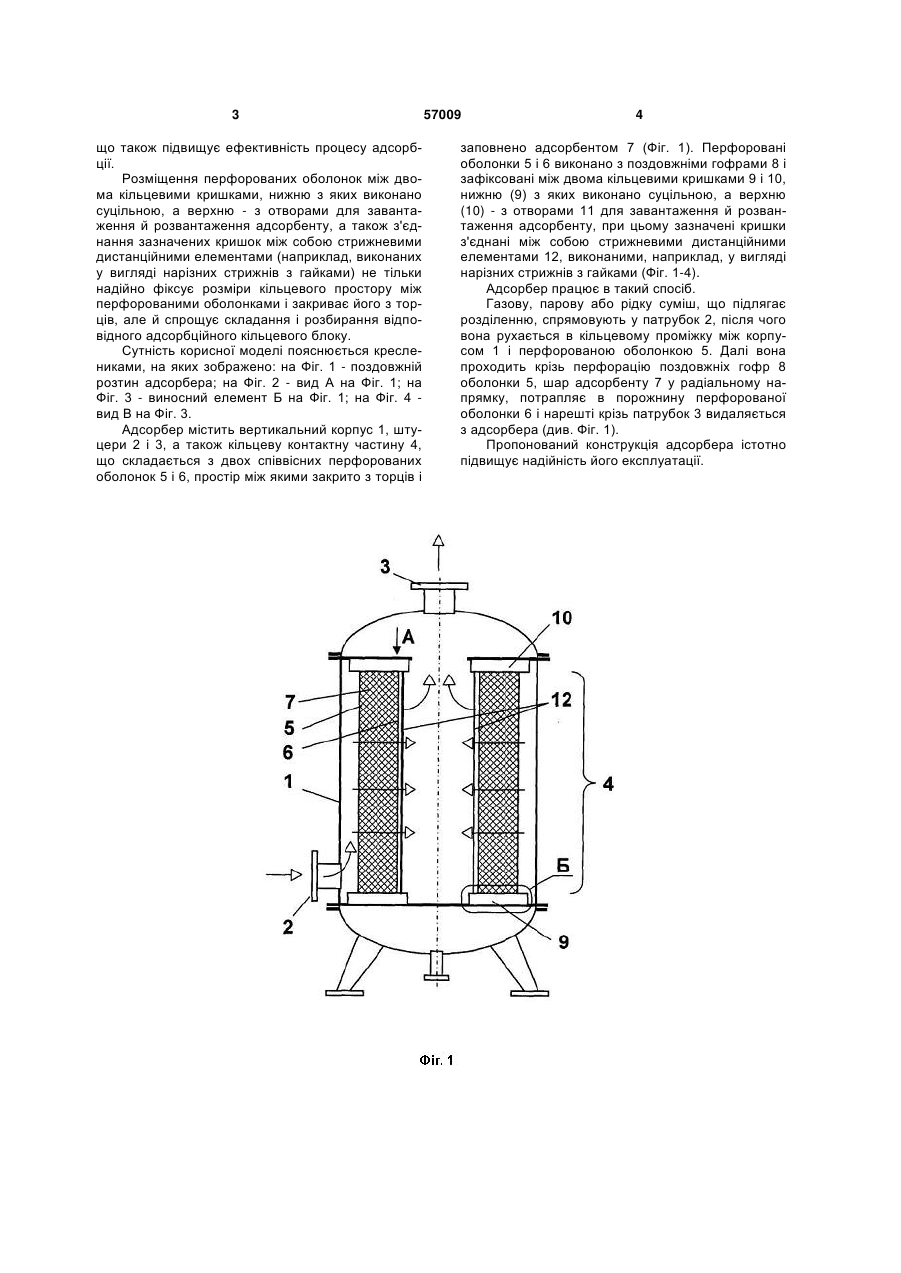

1. Адсорбер, що містить вертикальний корпус, штуцери, а також кільцеву контактну частину, що складається з двох співвісних перфорованих оболонок, простір між якими закрито з торців і запов 3 що також підвищує ефективність процесу адсорбції. Розміщення перфорованих оболонок між двома кільцевими кришками, нижню з яких виконано суцільною, а верхню - з отворами для завантаження й розвантаження адсорбенту, а також з'єднання зазначених кришок між собою стрижневими дистанційними елементами (наприклад, виконаних у вигляді нарізних стрижнів з гайками) не тільки надійно фіксує розміри кільцевого простору між перфорованими оболонками і закриває його з торців, але й спрощує складання і розбирання відповідного адсорбційного кільцевого блоку. Сутність корисної моделі пояснюється креслениками, на яких зображено: на Фіг. 1 - поздовжній розтин адсорбера; на Фіг. 2 - вид А на Фіг. 1; на Фіг. 3 - виносний елемент Б на Фіг. 1; на Фіг. 4 вид В на Фіг. 3. Адсорбер містить вертикальний корпус 1, штуцери 2 і 3, а також кільцеву контактну частину 4, що складається з двох співвісних перфорованих оболонок 5 і 6, простір між якими закрито з торців і 57009 4 заповнено адсорбентом 7 (Фіг. 1). Перфоровані оболонки 5 і 6 виконано з поздовжніми гофрами 8 і зафіксовані між двома кільцевими кришками 9 і 10, нижню (9) з яких виконано суцільною, а верхню (10) - з отворами 11 для завантаження й розвантаження адсорбенту, при цьому зазначені кришки з'єднані між собою стрижневими дистанційними елементами 12, виконаними, наприклад, у вигляді нарізних стрижнів з гайками (Фіг. 1-4). Адсорбер працює в такий спосіб. Газову, парову або рідку суміш, що підлягає розділенню, спрямовують у патрубок 2, після чого вона рухається в кільцевому проміжку між корпусом 1 і перфорованою оболонкою 5. Далі вона проходить крізь перфорацію поздовжніх гофр 8 оболонки 5, шар адсорбенту 7 у радіальному напрямку, потрапляє в порожнину перфорованої оболонки 6 і нарешті крізь патрубок 3 видаляється з адсорбера (див. Фіг. 1). Пропонований конструкція адсорбера істотно підвищує надійність його експлуатації. 5 57009 6 7 Комп’ютерна верстка А. Крулевський 57009 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
