Номер патенту: 57021

Опубліковано: 16.06.2003

Автор: Охримович Володимир Маркіянович

Завантажити PDF файл.

Формула / Реферат

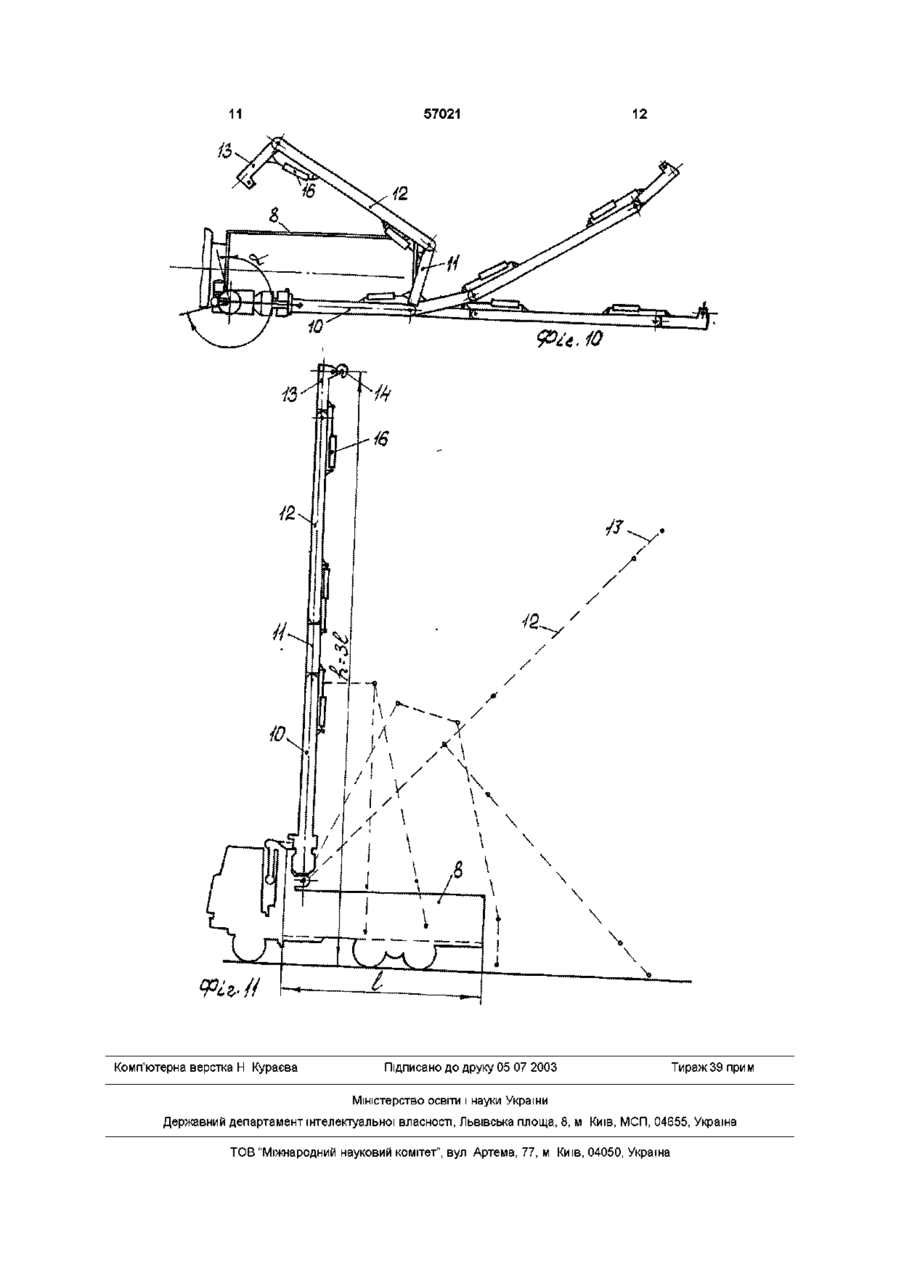

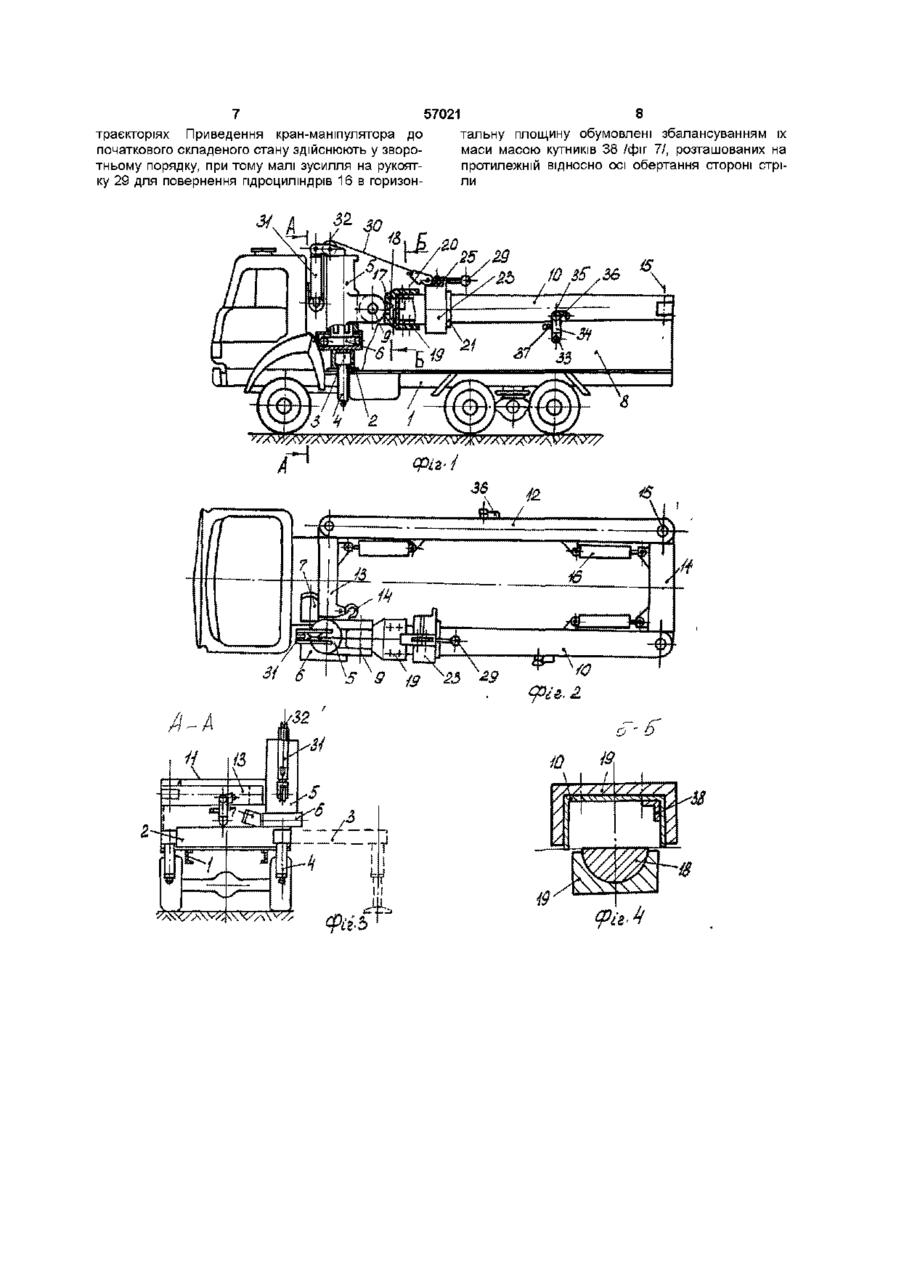

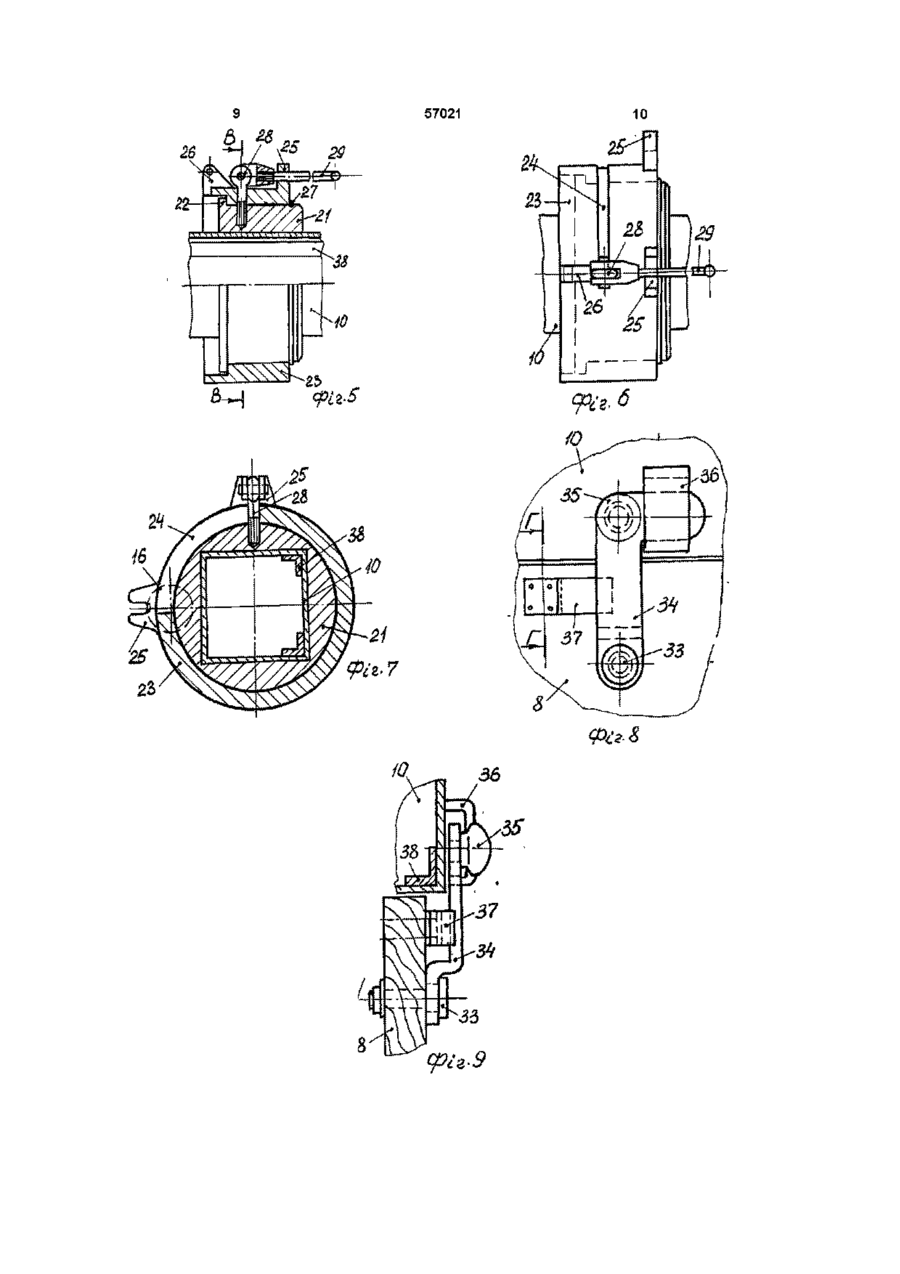

1. Кран-маніпулятор вантажного автомобіля, що містить гідравлічний привід, нерухомо прикріплену до лонжеронів шасі між кабіною і переднім бортом кузова поперечну балку з висувними опорами, обладнаними на кінцях опорними гідроциліндрами, вертикально встановлену на поперечній балці і зміщену до одного з бокових бортів поворотну колону, багатосекційну стрілу, шарнірно приєднану до поворотної колони з можливістю обертання у вертикальній площині і обладнану гідроциліндрами шарнірного заламування суміжних секцій, засоби фіксації стріли і гідроциліндр підйому стріли, який відрізняється тим, що в транспортному складеному стані секції стріли оперті і зафіксовані на елементах бортів по периметру кузова, і перша від поворотної колони секція стріли обладнана підшипником з можливістю обертання випрямленої стріли навколо власної поздовжньої осі на 90°  і з можливістю фіксації принаймні одного з крайніх положень такого обертання.

2. Кран-маніпулятор вантажного автомобіля за п. 1, який відрізняється тим, що в транспортному складеному стані секції стріли оперті на верхні кромки бортів кузова.

3. Кран-маніпулятор вантажного автомобіля за п. 1, який відрізняється тим, що маса гідроциліндрів шарнірного заламування секцій стріли збалансована розташованою на протилежній відносно поздовжньої осі стороні стріли масою більшого за площею профілю перерізу стріли.

4. Кран-маніпулятор вантажного автомобіля за п. 1, який відрізняється тим, що шарнір з'єднання стріли з поворотною колоною розташований на рівні верхньої кромки борта кузова.

Текст

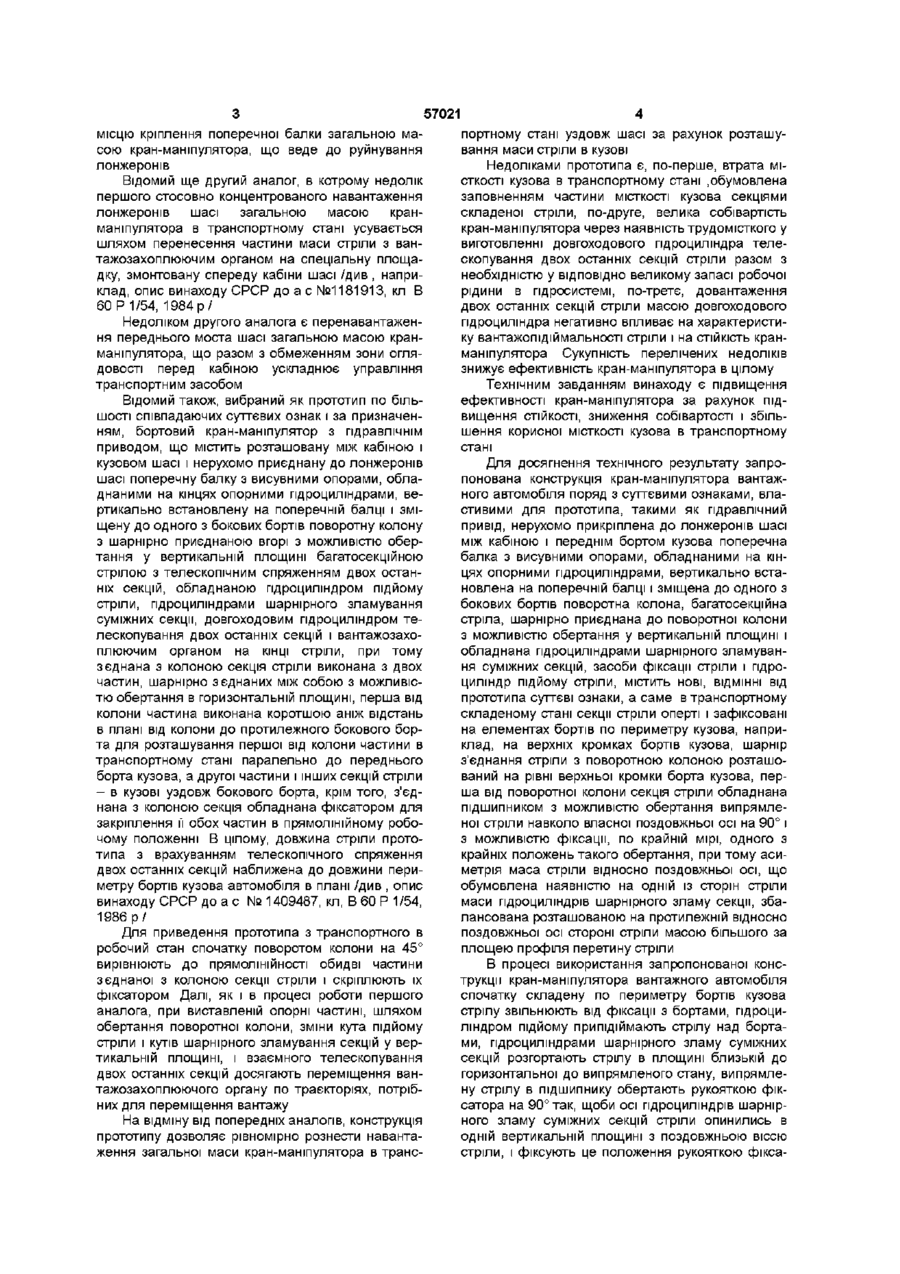

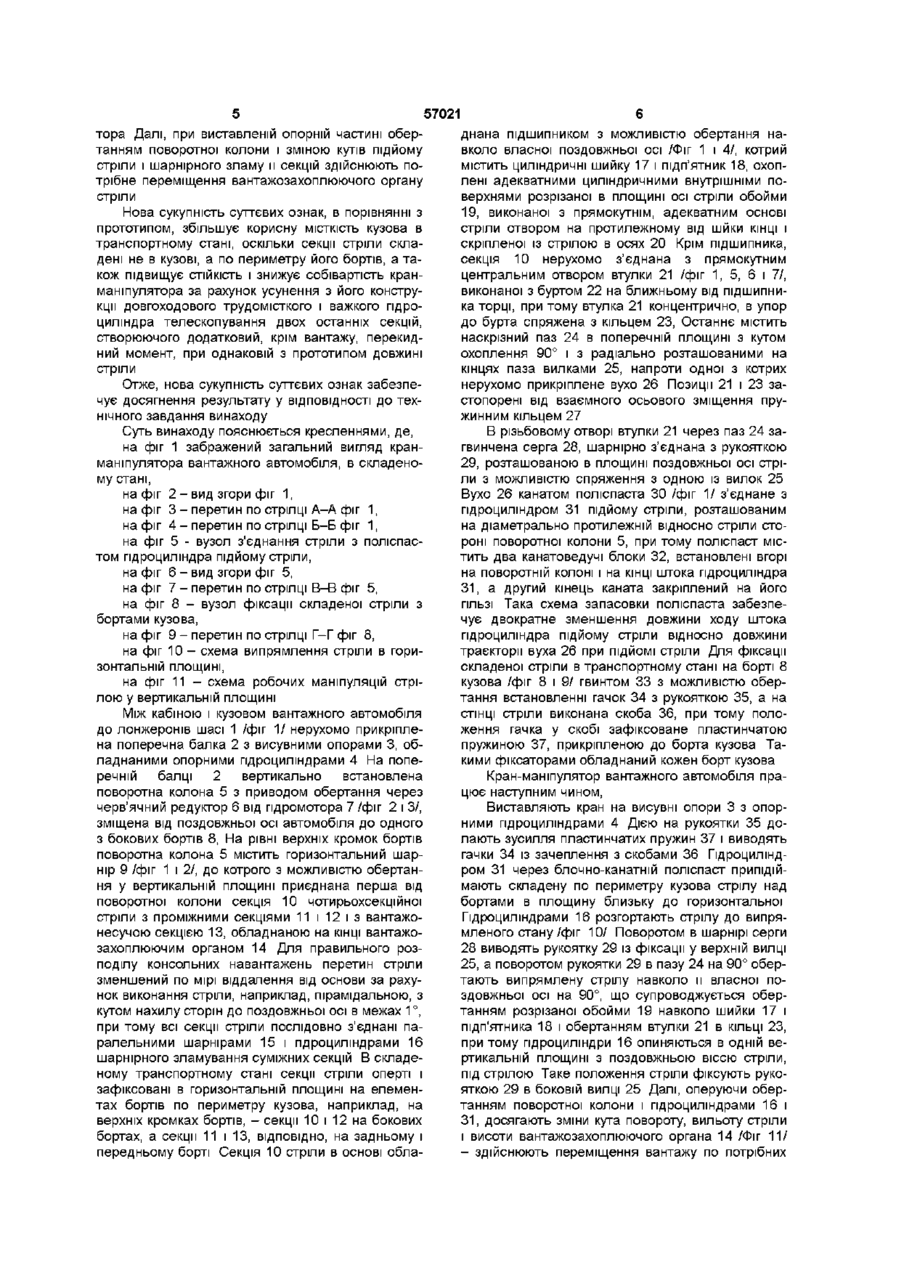

1 Кран-маніпулятор вантажного автомобіля, що містить гідравлічний привід, нерухомо прикріплену до лонжеронів шасі між кабіною і переднім бортом кузова поперечну балку з висувними опорами, обладнаними на кінцях опорними гідроциліндрами, вертикально встановлену на поперечній балці і зміщену до одного з бокових бортів поворотну колону, багатосекційну стрілу, шарнірно приєднану до поворотної колони з можливістю обертання у вертикальній площині і обладнану гідроциліндрами шарнірного заламування суміжних секцій, засоби фіксації стріли і гідроциліндр підйому стріли, який відрізняється тим, що в транспортному складеному стані секції стріли оперті і зафіксовані на елементах бортів по периметру кузова, і перша від поворотної колони секція стріли обладнана підшипником з можливістю обертання випрямленої стріли навколо власної поздовжньої осі на 90° і з можливістю фіксації принаймні одного з крайніх положень такого обертання 2 Кран-маніпулятор вантажного автомобіля за п 1, який відрізняється тим, що в транспортному складеному стані секції стріли оперті на верхні кромки бортів кузова 3 Кран-маніпулятор вантажного автомобіля за п 1, який відрізняється тим, що маса гідроциліндрів шарнірного заламування секцій стріли збалансована розташованою на протилежній відносно поздовжньої осі стороні стріли масою більшого за площею профілю перерізу стріли 4 Кран-маніпулятор вантажного автомобіля за п 1, який відрізняється тим, що шарнір з'єднання стріли з поворотною колоною розташований на рівні верхньої кромки борта кузова О о ю Винахід відноситься до кранобудування, зокрема, до обладнання вантажного автомобіля індивідуальною вантажопідіймальною стрілою з можливістю переміщення її вантажозахоплюючого органу в координатах кузова автомобіля і за його межами, і призначений як для навантаженнярозвантаження автомобіля, так і для забезпечення будівельних чи інших робіт Відомий, ЯК аналог, розташований за кабіною вантажного автомобіля кран-маніпулятор з гідравлічнім приводом, що містять нерухомо прикріплену до лонжеронів шасі поперечну балку з вертикально встановленою поворотною колоною, до котрої шарнірно приєднана з можливістю обертання у вертикальній площині багатосекційна стріла, обладнана гідроциліндром підйому стріли, гідроцилі ндрами шарнірного зламування суміжних секцій і вантажозахоплюючим органом на КІНЦІ стріли, а також виносні опори, обладнані опорними гідроциліндрами /див , наприклад, опис винаходу 6СРСР до а с №1122542, кл В 60 Р 1/54, 1983 р/ В процесі роботи аналога шляхом обертання поворотної колони і зміни кутів підйому і зламування у вертикальній площині секцій стріли досягають переміщення вантажозахоплюючого органу по всіх точках координат в межах максимального вертикального і горизонтального досягання стріли, а для транспортного стану багатосекційну стрілу складують в площині розташування поперечної балки Недоліком аналога є концентроване навантаження в транспортному стані лонжеронів шасі по 57021 місцю кріплення поперечної балки загальною масою кран-маніпулятора, що веде до руйнування лонжеронів Відомий ще другий аналог, в котрому недолік першого стосовно концентрованого навантаження лонжеронів шасі загальною масою кранманіпулятора в транспортному стані усувається шляхом перенесення частини маси стріли з вантажозахоплюючим органом на спеціальну площадку, змонтовану спереду кабіни шасі /див , наприклад, опис винаходу СРСР до а с №1181913, кл В 60 Р 1/54, 1984 р/ Недоліком другого аналога є перенавантаження переднього моста шасі загальною масою кранманіпулятора, що разом з обмеженням зони оглядовості перед кабіною ускладнює управління транспортним засобом Відомий також, вибраний як прототип по більшості співпадаючих суттєвих ознак і за призначенням, бортовий кран-маніпулятор з гідравлічнім приводом, що містить розташовану між кабіною і кузовом шасі і нерухомо приєднану до лонжеронів шасі поперечну балку з висувними опорами, обладнаними на кінцях опорними гідроциліндрами, вертикально встановлену на поперечній балці і зміщену до одного з бокових бортів поворотну колону з шарнірно приєднаною вгорі з можливістю обертання у вертикальній площині багатосекційною стрілою з телескопічним спряженням двох останніх секцій, обладнаною гідроциліндром підйому стріли, гідроциліндрами шарнірного зламування суміжних секції, довгоходовим гідроциліндром телескопування двох останніх секцій і вантажозахоплюючим органом на КІНЦІ стріли, при тому з єднана з колоною секціястріли виконана з двох частин, шарнірно зєднаних між собою з можливістю обертання в горизонтальній площині, перша від колони частина виконана коротшою аніж відстань в плані від колони до протилежного бокового борта для розташування першої від колони частини в транспортному стані паралельно до переднього борта кузова, а другої частини і інших секцій стріли - в кузові уздовж бокового борта, крім того, з'єднана з колоною секція обладнана фіксатором для закріплення її обох частин в прямолінійному робочому положенні В цілому, довжина стріли прототипа з врахуванням телескопічного спряження двох останніх секцій наближена до довжини периметру бортів кузова автомобіля в плані /див , опис винаходу СРСР до а с № 1409487, кл, В 60 Р 1/54, 1986 р/ Для приведення прототипа з транспортного в робочий стан спочатку поворотом колони на 45° вирівнюють до прямолінійності обидві частини з єднаної з колоною секції стріли і скріплюють їх фіксатором Далі, як і в процесі роботи першого аналога, при виставленій опорні частині, шляхом обертання поворотної колони, зміни кута підйому стріли і кутів шарнірного зламування секцій у вертикальній площині, і взаємного телескопування двох останніх секцій досягають переміщення вантажозахоплюючого органу по траєкторіях, потрібних для переміщення вантажу На відміну від попередніх аналогів, конструкція прототипу дозволяє рівномірно рознести навантаження загальної маси кран-маніпулятора в транс портному стані уздовж шасі за рахунок розташування маси стріли в кузові Недоліками прототипа є, по-перше, втрата МІСТКОСТІ кузова в транспортному стані .обумовлена заповненням частини МІСТКОСТІ кузова секціями складеної стріли, по-друге, велика собівартість кран-маніпулятора через наявність трудомісткого у виготовленні довгоходового гідроциліндра телескопування двох останніх секцій стріли разом з необхідністю у ВІДПОВІДНО великому запасі робочої рідини в гідросистемі, по-третє, довантаження двох останніх секцій стріли масою довгоходового гідроциліндра негативно впливає на характеристику вантажопідіймальності стріли і на СТІЙКІСТЬ кранманіпулятора Сукупність перелічених недоліків знижує ефективність кран-маніпулятора в цілому Технічним завданням винаходу є підвищення ефективності кран-маніпулятора за рахунок підвищення СТІЙКОСТІ, зниження собівартості і збільшення корисної МІСТКОСТІ кузова в транспортному стані Для досягнення технічного результату запропонована конструкція кран-маніпулятора вантажного автомобіля поряд з суттєвими ознаками, властивими для прототипа, такими як гідравлічний привід, нерухомо прикріплена до лонжеронів шасі між кабіною і переднім бортом кузова поперечна балка з висувними опорами, обладнаними на кінцях опорними гідроциліндрами, вертикально встановлена на поперечній балці і зміщена до одного з бокових бортів поворотна колона, багатосекційна стріла, шарнірно приєднана до поворотної колони з можливістю обертання у вертикальній площині і обладнана гідроциліндрами шарнірного зламування суміжних секцій, засоби фіксації стріли і гідроциліндр підйому стріли, містить нові, ВІДМІННІ від прототипа суттєві ознаки, а саме в транспортному складеному стані секції стріли оперті і зафіксовані на елементах бортів по периметру кузова, наприклад, на верхніх кромках бортів кузова, шарнір з'єднання стріли з поворотною колоною розташований на рівні верхньої кромки борта кузова, перша від поворотної колони секція стріли обладнана підшипником з можливістю обертання випрямленої стріли навколо власної поздовжньої осі на 90° і з можливістю фіксації, по крайній мірі, одного з крайніх положень такого обертання, при тому асиметрія маса стріли відносно поздовжньої осі, що обумовлена наявністю на одній із сторін стріли маси гідроциліндрів шарнірного зламу секції, збалансована розташованою на протилежній відносно поздовжньої осі стороні стріли масою більшого за площею профіля перетину стріли В процесі використання запропонованої конструкції кран-маніпулятора вантажного автомобіля спочатку складену по периметру бортів кузова стрілу звільнюють від фіксації з бортами, гідроциліндром підйому припідіймають стрілу над бортами, гідроциліндрами шарнірного зламу суміжних секцій розгортають стрілу в площині близькій до горизонтальної до випрямленого стану, випрямлену стрілу в підшипнику обертають рукояткою фіксатора на 90° так, щоби осі гідроциліндрів шарнірного зламу суміжних секцій стріли опинились в одній вертикальній площині з поздовжньою віссю стріли, і фіксують це положення рукояткою фікса 57021 тора Далі, при виставленій опорній частині обертанням поворотної колони і зміною кутів підйому стріли і шарнірного зламу и секцій здійснюють потрібне переміщення вантажозахоплюючого органу стріли Нова сукупність суттєвих ознак, в порівнянні з прототипом, збільшує корисну МІСТКІСТЬ кузова в транспортному стані, оскільки секції стріли складені не в кузові, а по периметру його бортів, а також підвищує СТІЙКІСТЬ і знижує собівартість кранманіпулятора за рахунок усунення з його конструкції довгоходового трудомісткого і важкого гідроциліндра телескопування двох останніх секцій, створюючого додатковий, крім вантажу, перекидний момент, при однаковій з прототипом довжині стріли Отже, нова сукупність суттєвих ознак забезпечує досягнення результату у ВІДПОВІДНОСТІ ДО технічного завдання винаходу Суть винаходу пояснюється кресленнями, де, на фіг 1 забражений загальний вигляд кранманіпулятора вантажного автомобіля, в складеному стані, на фіг 2 - вид згори фіг 1, на фіг 3 - перетин по стрілці А-А фіг 1, на фіг 4 - перетин по стрілці Б-Б фіг 1, на фіг 5 - вузол з'єднання стріли з поліспастом гідроциліндра підйому стріли, на фіг 6 - вид згори фіг 5, на фіг 7 - перетин по стрілці В-В фіг 5, на фіг 8 - вузол фіксації складеної стріли з бортами кузова, на фіг 9 - перетин по стрілці Г-Г фіг 8, на фіг 10 - схема випрямлення стріли в горизонтальній площині, на фіг 11 - схема робочих маніпуляцій стрілою у вертикальній площині Між кабіною і кузовом вантажного автомобіля до лонжеронів шасі 1 /фіг 1/ нерухомо прикріплена поперечна балка 2 з висувними опорами 3, обладнаними опорними гідроциліндрами 4 На поперечній балці 2 вертикально встановлена поворотна колона 5 з приводом обертання через черв'ячний редуктор 6 від гідромотора 7 /фіг 2 і З/, зміщена від поздовжньої осі автомобіля до одного з бокових бортів 8, На рівні верхніх кромок бортів поворотна колона 5 містить горизонтальний шарнір 9 /фіг 1 і 2/, до котрого з можливістю обертання у вертикальній площині приєднана перша від поворотної колони секція 10 чотирьохсекційної стріли з проміжними секціями 11 і 12 і з вантажонесучою секцією 13, обладнаною на КІНЦІ вантажозахоплюючим органом 14 Для правильного розподілу консольних навантажень перетин стріли зменшений по мірі віддалення від основи за рахунок виконання стріли, наприклад, пірамідальною, з кутом нахилу сторін до поздовжньої осі в межах 1 °, при тому всі секції стріли послідовно з'єднані паралельними шарнірами 15 і гідроциліндрами 16 шарнірного зламування суміжних секцій В складеному транспортному стані секції стріли оперті і зафіксовані в горизонтальній площині на елементах бортів по периметру кузова, наприклад, на верхніх кромках бортів, - секції 10 і 12 на бокових бортах, а секції 11 і 13, ВІДПОВІДНО, на задньому і передньому борті Секція 10 стріли в основі обла днана підшипником з можливістю обертання навколо власної поздовжньої осі /Фіг 1 і 4/, котрий містить циліндричні шийку 17 і підп'ятник 18, охоплені адекватними циліндричними внутрішніми поверхнями розрізаної в площині осі стріли обойми 19, виконаної з прямокутнім, адекватним основі стріли отвором на протилежному від шйки КІНЦІ і скріпленої із стрілою в осях 20 Крім підшипника, секція 10 нерухомо з'єднана з прямокутним центральним отвором втулки 21 /фіг 1, 5, 6 і 7/, виконаної з буртом 22 на ближньому від підшипника торці, при тому втулка 21 концентрично, в упор до бурта спряжена з кільцем 23, Останнє містить наскрізний паз 24 в поперечній площині з кутом охоплення 90° і з радіально розташованими на кінцях паза вилками 25, напроти одної з котрих нерухомо прикріплене вухо 26 Позиції 21 і 23 застопорені від взаємного осьового зміщення пружинним кільцем 27 В різьбовому отворі втулки 21 через паз 24 загвинчена серга 28, шарнірно з'єднана з рукояткою 29, розташованою в площині поздовжньої осі стріли з можливістю спряження з одною із вилок 25 Вухо 26 канатом поліспаста ЗО /фіг 1/ з'єднане з гідроциліндром 31 підйому стріли, розташованим на діаметрально протилежній відносно стріли стороні поворотної колони 5, при тому поліспаст містить два канатоведучі блоки 32, встановлені вгорі на поворотній колоні і на КІНЦІ штока гідроциліндра 31, а другий кінець каната закріплений на його ГІЛЬЗІ Така схема запасовки поліспаста забезпечує двократне зменшення довжини ходу штока гідроциліндра підйому стріли відносно довжини траєкторії вуха 26 при ПІДЙОМІ стріли Для фіксації складеної стріли в транспортному стані на борті 8 кузова /фіг 8 і 9/ гвинтом 33 з можливістю обертання встановленні гачок 34 з рукояткою 35, а на СТІНЦІ стріли виконана скоба 36, при тому положення гачка у скобі зафіксоване пластинчатою пружиною 37, прикріпленою до борта кузова Такими фіксаторами обладнаний кожен борт кузова Кран-маніпулятор вантажного автомобіля працює наступним чином, Виставляють кран на висувні опори 3 з опорними гідроциліндрами 4 Дією на рукоятки 35 долають зусилля пластинчатих пружин 37 і виводять гачки 34 із зачеплення з скобами 36 Гідроциліндром 31 через блочно-канатній поліспаст припідіймають складену по периметру кузова стрілу над бортами в площину близьку до горизонтальної Гідроциліндрами 16 розгортають стрілу до випрямленого стану/фіг 10/ Поворотом в шарнірі серги 28 виводять рукоятку 29 із фіксації у верхній вилці 25, а поворотом рукоятки 29 в пазу 24 на 90° обертають випрямлену стрілу навколо и власної поздовжньої осі на 90°, що супроводжується обертанням розрізаної обойми 19 навколо шийки 17 і підп'ятника 18 і обертанням втулки 21 в КІЛЬЦІ 23, при тому гідроциліндри 16 опиняються в одній вертикальній площині з поздовжньою віссю стріли, під стрілою Таке положення стріли фіксують рукояткою 29 в боковій вилці 25 Далі, оперуючи обертанням поворотної колони і гідроциліндрами 16 і 31, досягають зміни кута повороту, вильоту стріли і висоти вантажозахоплюючого органа 14 /Фіг 11/ - здійснюють переміщення вантажу по потрібних 7 траєкторіях Приведення кран-маніпулятора до початкового складеного стану здійснюють у зворотньому порядку, при тому малі зусилля на рукоятку 29 для повернення гідроциліндрів 16 в горизон 57021 8 тальну площину обумовлені збалансуванням їх маси масою кутників 38 /фіг 7/, розташованих на протилежній відносно осі обертання стороні стріли ш фі* 4 57021 29 гч ів 9кг S 36 11 57021 12 Фіь-Н Комп'ютерна верстка Н Кураєва Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна

Дивитися

Додаткова інформація

Назва патенту англійською

Crane-manipulator of truck

Автори англійською

Okhrymovych Volodymyr Markiianovych

Назва патенту російською

Кран-манипулятор грузового автомобиля

Автори російською

Охримович Владимир Маркиянович

МПК / Мітки

МПК: B60P 1/54

Мітки: кран-маніпулятор, автомобіля, вантажного
