Пристрій для забору повітря в транспортному засобі з заднім розміщенням двигуна

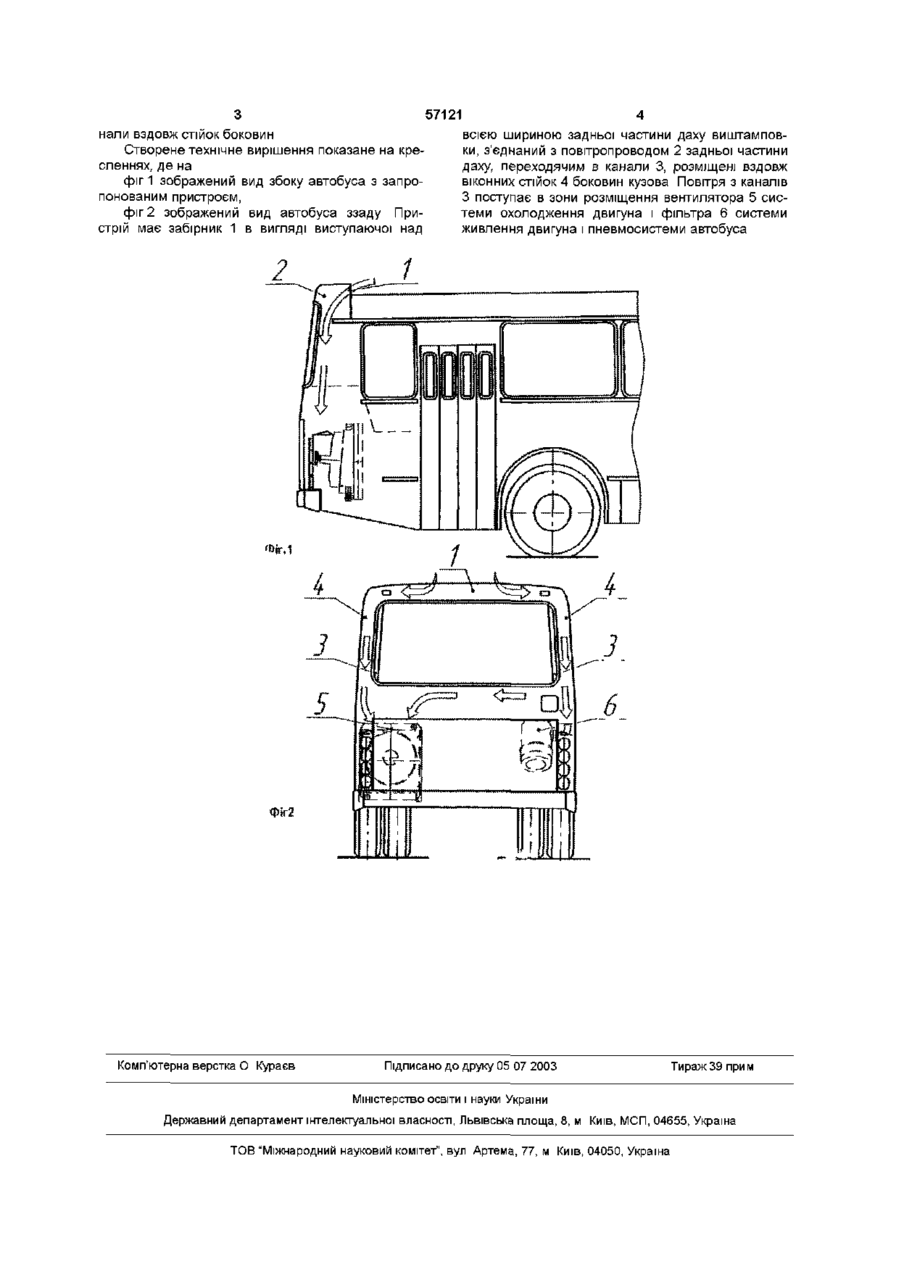

Пристрій для забору повітря в транспортному засобі з заднім розміщенням двигуна, переважно автобусі, в якому забірник повітря виконаний у вигляді виступної над задньою частиною даху виштамповки, канали розміщені під ПІДВІКОННИМ брусом і повітропроводи вздовж внутрішньої сторони віконних стійок боковин кузова, з'єднуючи забірник повітря з каналом під ПІДВІКОННИМ брусом, який відрізняється тим, що забірник повітря виконаний по всій ширині даху так, що ВХІДНІ перерізи повітропроводів вздовж віконних стійок боковин повністю розміщені в зоні забірника повітря Винахід відноситься до галузі автомобілебудування і стосується конструкції пристроїв для забору повітря, переважно в автобусах з заднім розміщенням двигуна ВІДОМІ конструкції пристроїв для забору повітря в транспортних засобах з заднім розміщенням двигуна, які розміщені в задній частині даху кузова, наприклад, пристрій для забору повітря автобуса ЛАЗ-695Е, який складається з труби овального січення, виступаючої відносно поверхонь задньої стінки кузова назовні і в приміщення кузова, і виступаючого над задньою частиною кузова отвору горловини забірника повітря (див Каталог "Автобуси ЛАЗ-695ЕЄ і ЛАЗ-695-ЕЮ", В/О Автоекспорт, СССР, Москва, стрінка 5, рисунок 2) Недоліком такого пристрою є зменшення оглядовості через задню стінку внаслідок наявності на більшій частині середини поверхні задньої частини кузова каналу забірника повітря Відомий також пристрій наприклад, по авторському свідоцтву СРСР №380497, М кл, В 6п1/30 "Устройство для забора воздуха в транспортном средстве с задним расположением двигателя", в якому усунені недоліки попереднього відомого технічного вирішення конструкції забірника повітря Пристрій по а,с СРСР №380497 має забірник у вигляді виступаючої над задньою частиною даху виштамповки, з'єднаного з повітроводами в задній частині даху, переходячими в канали , розміщені вздовж МІЖВІКОННИХ стійок боковин кузова Повітроводи виконані закритими, Повітря з каналів поступає в зони розміщення вентилятора системи охолодження двигуна і фільтра системи живлення двигуна і пневмосистеми автобуса Недоліком такого пристрою є недостатня ефективність використання напору зустрічного потоку повітря при застосуванні двигунів великої потужності через малу площу вхідного отвору горловини забірника Метою винаходу є підвищення ефективності пристрою для забору повітря для системи охолодження двигуна і фільтра системи системи живлення двигуна і пневмосистеми автобуса Вказана мета досягається за рахунок того, що в транспортному засобі з заднім розміщенням двигуна забірник у вигляді виступаючої над задньою частиною даху виштамповки для забору повітря виконаний по всій ширині даху так, що ВХІДНІ січення повітропроводів вздовж віконних стійок боковин повністю розміщені в зоні забірника повітря Виконання забірника повітря по всій ширині даху збільшує прохідне січення забірника, а розміщення вхідних січень бокових повітропроводів повністю в зоні забірника забезпечують підвищення ефективності використання напору зустрічного потоку повітря за рахунок значного збільшення січення забірника і, ВІДПОВІДНО, зменшення опору для проходження повітря з забірника в бокові ка (21)2000073891 (22) 03 07 2000 ( 2 4 ) 1 6 06 2 0 0 3 О 1 ю З 57121 нали вздовж стійок боковин всією шириною задньої частини даху виштамповСтворене технічне вирішення показане на креки, з'єднаний з повітропроводом 2 задньої частини сленнях, де на даху, переходячим в канали 3, розміщені вздовж фіг 1 зображений вид збоку автобуса з запровіконних стійок 4 боковин кузова Повітря з каналів понованим пристроєм, З поступає в зони розміщення вентилятора 5 сисфіг 2 зображений вид автобуса ззаду Притеми охолодження двигуна і фільтра 6 системи стрій має забірник 1 в вигляді виступаючої над живлення двигуна і пневмосистеми автобуса Г&ІГ.1 Фіг2 Комп'ютерна верстка О Кураєв Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
