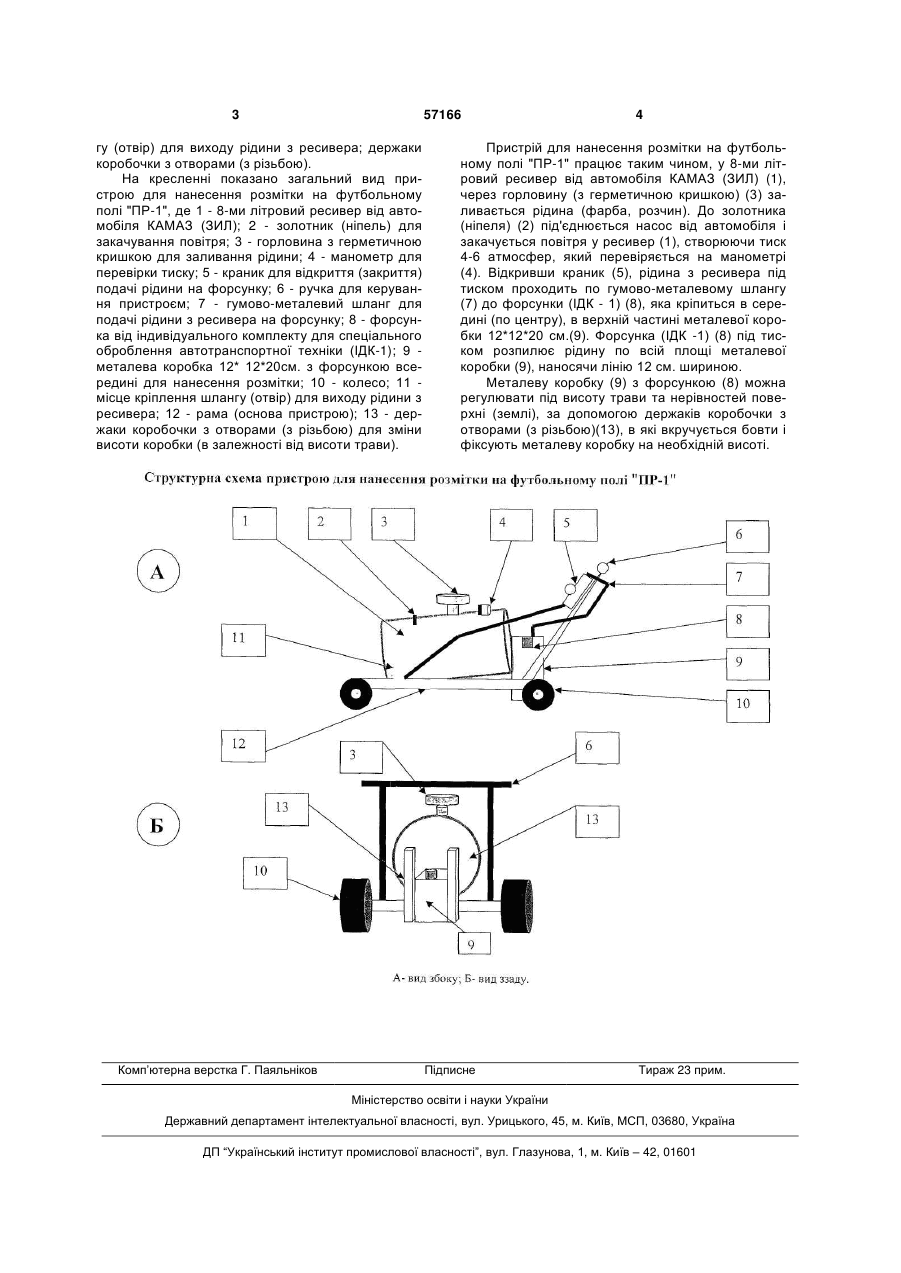

УКРАЇНА (19) UA (11) 57166 (13) U (51) МПК (2011.01) B05C 1/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС видається під відповідальність власника патенту ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ПРИСТРІЙ ДЛЯ НАНЕСЕННЯ РОЗМІТКИ НА ФУТБОЛЬНОМУ ПОЛІ "ПР-1" 1 2 (13) 57166 (11) Недоліками аналога «Машина для розмітки дорожнього покриття» є відсутня можливість нанесення розмітки на ґрунтових (трав'яних) покриттях, великий розхід рідини, використання малої кількості видів рідин. Задачею корисної моделі пристрою для нанесення розмітки на футбольному полі "ПР-1" є надання можливості нанесення розмітки на ґрунтових (трав'яних) покриттях, збільшення використання видів рідин для нанесення ліній (нітро фарба, емалева фарба, водоемульсійна фарба (водостійка), вапняний та крейдовий розчин), зменшення розходу рідини, нанесення лінії точного розміру (12 см. шириною), згідно вимог щодо обладнання стадіонів та футбольних полів, зменшення часу на виконання робіт. В основу корисної моделі поставлені завдання зменшити час на виконання роботи, збільшити використання більшої кількості видів рідин для нанесення ліній, зменшити кількість витрат рідини, що наноситься на поле. Поставлене завдання досягається тим, що пристрій містить 8-ми літровий ресивер від автомобіля КАМАЗ (ЗИЛ); золотник (ніпель); горловину з герметичною кришкою; манометр для перевірки тиску; краник для відкриття (закриття) подачі рідини; гумово-металевий шланг; форсунку від індивідуального комплекту для спеціального оброблення автотранспортної техніки (ІДК-1); металеву коробку 12*12*20см. з форсункою всередині для нанесення розмітки; колеса; місце кріплення шлан UA Пристрій для нанесення розмітки на футбольному полі "ПР-1" слід відносити до галузі забезпечення фізичного виховання та спорту. Відомими пристроями нанесення розмітки (ліній) є: 1. «Машина для розмітки дорожнього покриття» по патенту України № 17522 А від 06.05.1997р., 2. «Фарборозпилювач до пристрою для нанесення роздільних смуг на шляхове полотно» по патенту України № 90886 від 10.06.2010р., 3. «Розпилювач рідини» по патенту України № 828 від 16.07.2001р. Найближчим до запропонованої корисної моделі є «Машина для розмітки дорожнього покриття» по патенту України № 17522 А від 06.05.1997р., яка містить зв'язані між собою бак з розподілювачем в'язкої речовини, бункер для сипучого матеріалу, розподілювач сипучого матеріалу зі змінним режимом роботи, коток, механізм керування, раму, привід пересування и енергоблок, виконуючий механізм і систему очистки тракту подачі в'язкої речовини, де виконуючий механізм кінематично зв'язаний з приводом пересування машини і виконаний у вигляді поворотно-гойдаючого вала з кулачками, одночасно контактуючого з елементами тяг розподілювача сипучого матеріалу та розподілювача в'язкої речовини, а тракт подачі в'язкої речовини виконаний з можливістю безперервної циркуляції розчину та має насос, з'єднаний з валом відбору потужності енергоблоку машини. U літровий ресивер від автомобіля КАМАЗ (ЗИЛ), золотник (ніпель), горловину з герметичною кришкою, манометр для перевірки тиску, краник для відкриття (закриття) подачі рідини, гумометалевий шланг, форсунку від індивідуального комплекту для спеціального оброблення автотранспортної техніки (ІДК-1), металеву коробку 12*12*20 см з форсункою всередині для нанесення розмітки, колеса, місце кріплення шланга (отвір) для виходу рідини з ресивера, держаки коробочки з отворами (з різьбою). (19) (21) u201009677 (22) 02.08.2010 (24) 10.02.2011 (46) 10.02.2011, Бюл.№ 3, 2011 р. (72) ФЕДАК СЕРГІЙ СЕРГІЙОВИЧ, ПОПОВИЧ ОЛЕКСАНДР ІЛЛІЧ, ПРАВДЮК СЕРГІЙ ОЛЕКСАНДРОВИЧ (73) АКАДЕМІЯ СУХОПУТНИХ ВІЙСЬК ІМЕНІ ГЕТЬМАНА ПЕТРА САГАЙДАЧНОГО (57) Пристрій для нанесення розмітки на футбольному полі, що містить спільний механізм керування та раму, який відрізняється тим, що містить 8 3 57166 гу (отвір) для виходу рідини з ресивера; держаки коробочки з отворами (з різьбою). На кресленні показано загальний вид пристрою для нанесення розмітки на футбольному полі "ПР-1", де 1 - 8-ми літровий ресивер від автомобіля КАМАЗ (ЗИЛ); 2 - золотник (ніпель) для закачування повітря; 3 - горловина з герметичною кришкою для заливання рідини; 4 - манометр для перевірки тиску; 5 - краник для відкриття (закриття) подачі рідини на форсунку; 6 - ручка для керування пристроєм; 7 - гумово-металевий шланг для подачі рідини з ресивера на форсунку; 8 - форсунка від індивідуального комплекту для спеціального оброблення автотранспортної техніки (ІДК-1); 9 металева коробка 12* 12*20см. з форсункою всередині для нанесення розмітки; 10 - колесо; 11 місце кріплення шлангу (отвір) для виходу рідини з ресивера; 12 - рама (основа пристрою); 13 - держаки коробочки з отворами (з різьбою) для зміни висоти коробки (в залежності від висоти трави). Комп’ютерна верстка Г. Паяльніков 4 Пристрій для нанесення розмітки на футбольному полі "ПР-1" працює таким чином, у 8-ми літровий ресивер від автомобіля КАМАЗ (ЗИЛ) (1), через горловину (з герметичною кришкою) (3) заливається рідина (фарба, розчин). До золотника (ніпеля) (2) під'єднюється насос від автомобіля і закачується повітря у ресивер (1), створюючи тиск 4-6 атмосфер, який перевіряється на манометрі (4). Відкривши краник (5), рідина з ресивера під тиском проходить по гумово-металевому шлангу (7) до форсунки (ІДК - 1) (8), яка кріпиться в середині (по центру), в верхній частині металевої коробки 12*12*20 см.(9). Форсунка (ІДК -1) (8) під тиском розпилює рідину по всій площі металевої коробки (9), наносячи лінію 12 см. шириною. Металеву коробку (9) з форсункою (8) можна регулювати під висоту трави та нерівностей поверхні (землі), за допомогою держаків коробочки з отворами (з різьбою)(13), в які вкручується бовти і фіксують металеву коробку на необхідній висоті. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
