Пристрій для відбору проб води з водонасичених грунтів

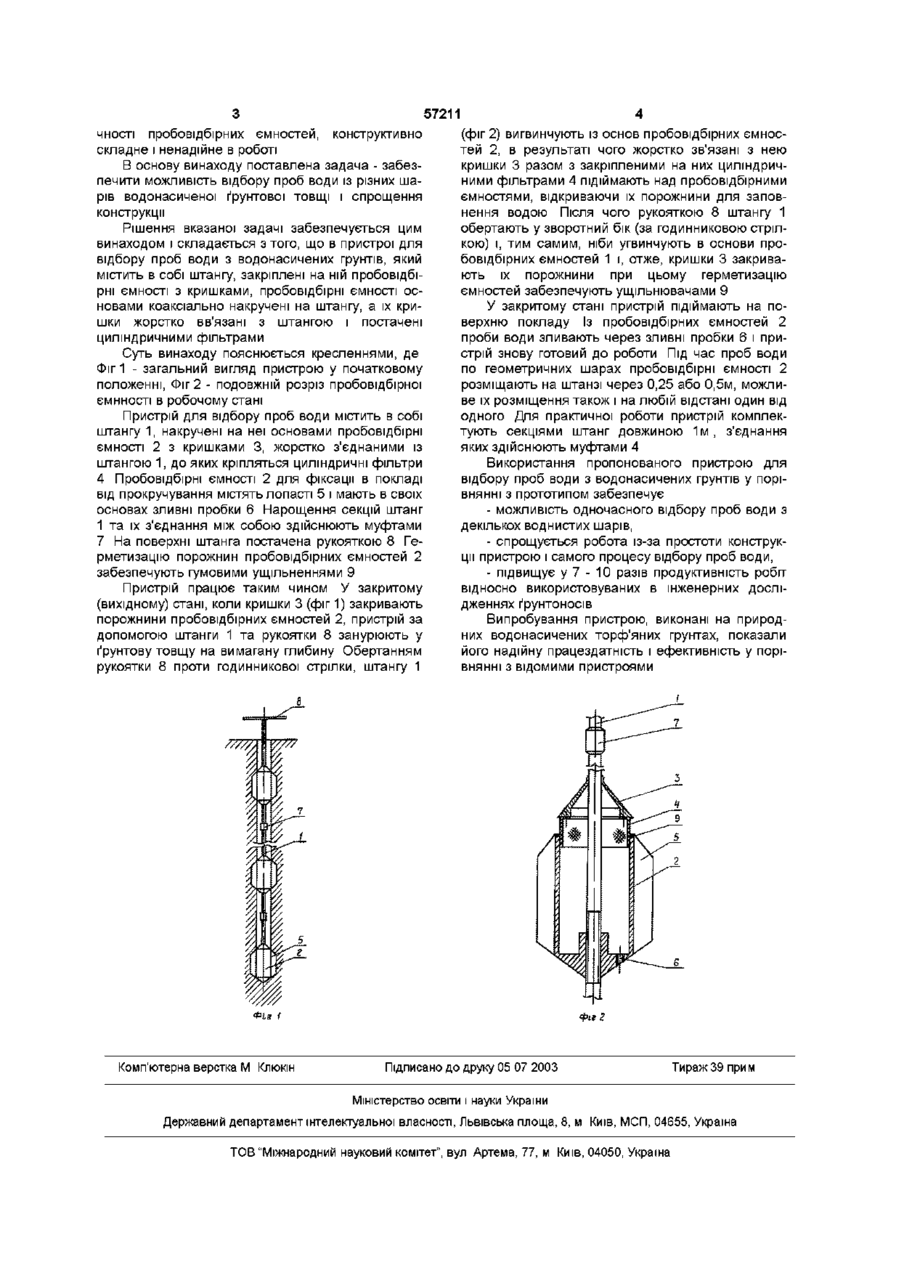

Устройство для отбора проб воды из водонасыщенных грунтов, содержащее штангу, закрепленные на ней пробоотборные емкости с крышками, отличающееся тем, что пробоотборные емкости коаксиально навинчены на штангу, а их крышки жестко связаны со штангой и снабжены цилиндрическими фильтрами Винахід відноситься для відбору шарами проб води в природних грунтів, наприклад, з торф'яних покладів, для гідро- і агрохімічних досліджень, і може бути використане в сільському господарстві, меліорації ВІДОМІ пристрої для відбору проб води, які містять в собі штангу, пробовідбірну ємність і механізм забору води, виконаний або у вигляді поршня (див авт свід СРСР №№1068763 і 1073603, кл C01N1/10, 1984) або у вигляді забірної камери з пористим наповнювачем, розташованої в кожусі з фільтром (див авт свід СРСР №1191569, кл Е21В49/08, 1985) Проте ВІДОМІ пристрої призначені для відбору проб води з одного воднистого шару і не вирішують поставленої у винаході задачі, тобто не забезпечують одночасного відбору проб води із різних шарів по глибині ґрунтового масиву Тому, щоб шарами відібрати проби води відомими пристроями необхідне багаторазове занурювання пристроїв у грунт, тобто в кожний шар Наприклад, суть роботи пристрою за авт свід №1191569 зводиться до того, що попередньо визначають коефіцієнт фільтрації вивчального воднистого горизонта, потім виконують скважину і поміщають в неї на рівень цього воднистого шару циліндричний фільтр, в порожнину якого на штанзі опускають пробовідбірну ємність пористим матеріалом, коефіцієнт якого рівний коефіцієнту фільтрації воднистого горизонту Герметичність пробовідбірної ємності під час її піднімання на поверхню забезпечується спеціальним кожухом ру проб води відомими пристроями багатоопераційний, трудомісткий, тривалий у часі і малопродуктивний Крім того, ВІДОМІ пристрої складні за конструкцією і тому ненадійні в роботі Прототипом є прилад для взяття проб рідини, який містить в собі штангу, закріплені на ній жорстко з допомогою хомутів пробовідбірні ємності , які мають рухомі кришки і основи, закріплені на загальному валу (див авт свід СРСР №72108, кл C01N1/18, 1944) Рухомі основи і кришки пробовідбірних ємностей загальним валом відводяться від порожнин пробовідбірних ємностей (змішуються набік) на 90° в горизонтальній площині, в результаті чого здійснюються заповнення останніх рідиною Зворотним зміщенням рухомих основ і кришечок порожнини пробовідбірних ємностей перекриваються До недоліків відноситься те, що процес відбо Проте відомий пристрій не забезпечує можливість відбору проб води із водонасичених грунтів, тобто не вирішує поставленої у винаході задачі Пояснюється це тим, що відомий прилад є чисто лабораторним приладом і призначений для відбору проб води лише з рідких середовищ, в яких можливе розкриття пробовідбірних ємностей відводом набік від їх порожнин рухомих основ і кришечок Виконати таке розкриття пробовідбірних ємностей в ґрунтовому і особливо торф'яному покладі неможливо, оскільки грунти володіють структурною МІЦНІСТЮ і містять в собі мінеральні утворення і деревні залишки Крім того, виконання у вигляді пробовідбірних ємностей з рухомими і ВІДПОВІДНИМИ набік основами і кришечками не забезпечує належної гермети 1 ю 57211 чності пробовідбірних ємностей, конструктивно складне і ненадійне в роботі В основу винаходу поставлена задача - забезпечити можливість відбору проб води із різних шарів водонасиченої ґрунтової товщі і спрощення конструкції Рішення вказаної задачі забезпечується цим винаходом і складається з того, що в пристрої для відбору проб води з водонасичених грунтів, який містить в собі штангу, закріплені на ній пробовідбірні ємності з кришками, пробовідбірні ємності основами коаксіально накручені на штангу, а їх кришки жорстко вв'язані з штангою і постачені циліндричними фільтрами Суть винаходу пояснюється кресленнями, де Фіг 1 - загальний вигляд пристрою у початковому положенні, Фіг 2 - подовжній розріз пробовідбірної ємнності в робочому стані Пристрій для відбору проб води містить в собі штангу 1, накручені на неї основами пробовідбірні ємності 2 з кришками 3, жорстко з'єднаними із штангою 1, до яких кріпляться циліндричні фільтри 4 Пробовідбірні ємності 2 для фіксації в покладі від прокручування містять лопасті 5 і мають в своїх основах зливні пробки 6 Нарощення секцій штанг 1 та їх з'єднання між собою здійснюють муфтами 7 На поверхні штанга постачена рукояткою 8 Герметизацію порожнин пробовідбірних ємностей 2 забезпечують гумовими ущільненнями 9 Пристрій працює таким чином У закритому (вихідному) стані, коли кришки 3 (фіг 1) закривають порожнини пробовідбірних ємностей 2, пристрій за допомогою штанги 1 та рукоятки 8 занурюють у ґрунтову товщу на вимагану глибину Обертанням рукоятки 8 проти годинникової стрілки, штангу 1 (фіг 2) вигвинчують із основ пробовідбірних ємностей 2, в результаті чого жорстко зв'язані з нею кришки 3 разом з закріпленими на них циліндричними фільтрами 4 підіймають над пробовідбірними ємностями, відкриваючи їх порожнини для заповнення водою Після ЧОГО рукояткою 8 штангу 1 обертають у зворотний бік (за годинниковою стрілкою) і, тим самим, ніби угвинчують в основи пробовідбірних ємностей 1 і, отже, кришки 3 закривають їх порожнини при цьому герметизацію ємностей забезпечують ущільнювачами 9 У закритому стані пристрій підіймають на поверхню покладу Із пробовідбірних ємностей 2 проби води зливають через зливні пробки 6 і пристрій знову готовий до роботи Під час проб води по геометричних шарах пробовідбірні ємності 2 розміщають на штанзі через 0,25 або 0,5м, можливе їх розміщення також і на любій відстані один від одного Для практичної роботи пристрій комплектують секціями штанг довжиною 1 м , з'єднання яких здійснюють муфтами 4 Використання пропонованого пристрою для відбору проб води з водонасичених грунтів у порівнянні з прототипом забезпечує - можливість одночасного відбору проб води з декількох воднистих шарів, - спрощується робота із-за простоти конструкції пристрою і самого процесу відбору проб води, - підвищує у 7 - 10 разів продуктивність робіт відносно використовуваних в інженерних дослідженнях ґрунтоносів Випробування пристрою, виконані на природних водонасичених торф'яних грунтах, показали його надійну працездатність і ефективність у порівнянні з відомими пристроями /7777, Фіг І Комп'ютерна верстка М Клюкш Фіг Z Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
