Спосіб збирання високовольтного ізолятора

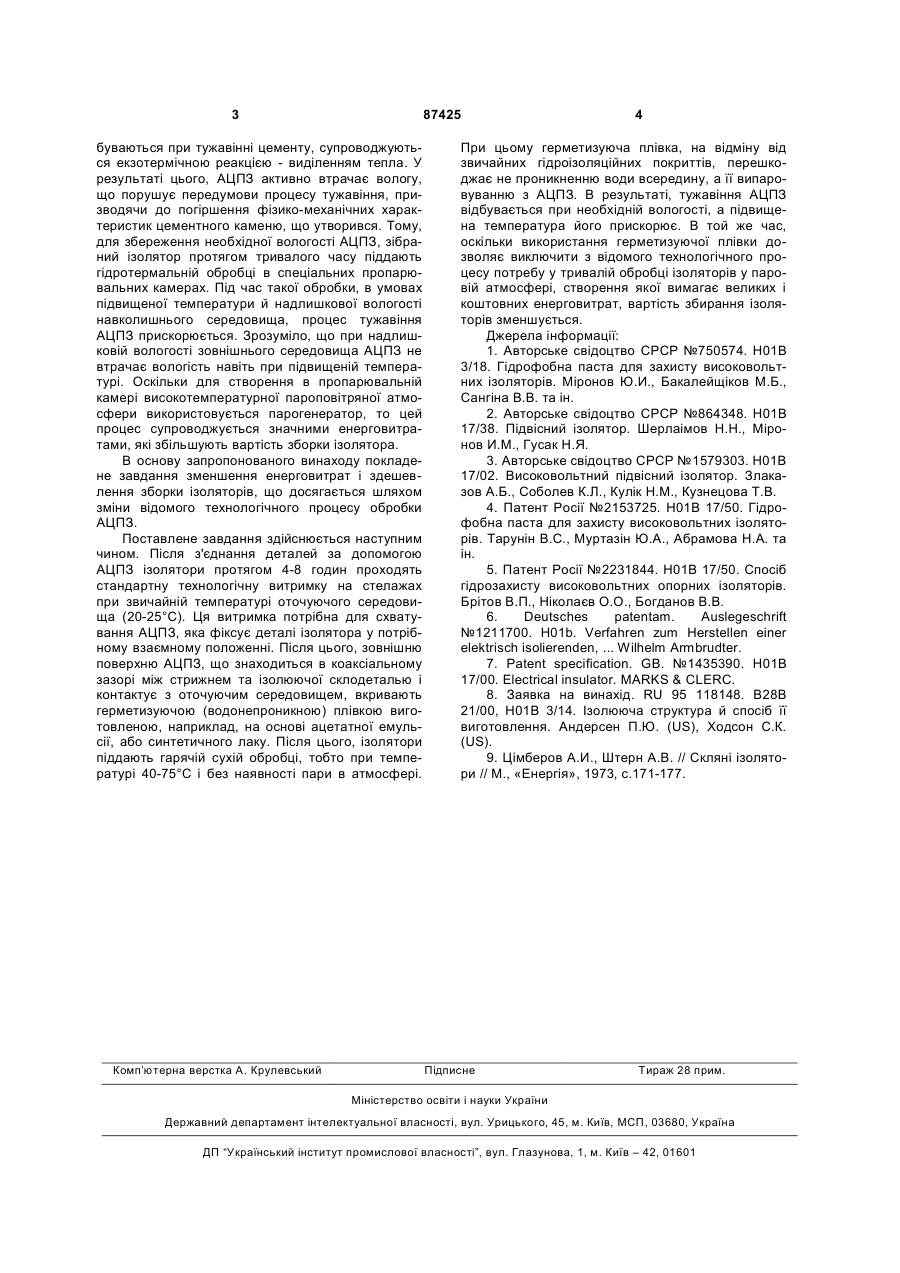

Спосіб збирання високовольтного підвісного ізолятора, що полягає в з'єднанні його складових металевої шапки, ізолюючої скляної деталі й стрижня за допомогою армуючої цементно-піщаної зв'язки (АЦПЗ), яка знаходиться в коаксіальному зазорі між стрижнем та ізолюючою скляною деталлю і контактує зовнішньою поверхнею свого верхнього шару з оточуючим середовищем, та наступній технологічній витримці армованого ізолятора на стелажах, який відрізняється тим, що після технологічної витримки армованого ізолятора, зовнішню поверхню АЦПЗ покривають герметизуючою плівкою, наприклад, на основі ацетатної емульсії або синтетичного лаку, після чого ізолятор піддають сухій обробці при температурі о 40 ¸ 75 С - без наявності пари в атмосфері. (19) (21) a200814240 (22) 10.12.2008 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) РОЗОВ ВАЛЕРІЙ АРКАДІЙОВИЧ, ДЕМИДОВ ОЛЕГ ОЛЕКСАНДРОВИЧ, ГОНЧАРЕНКО ВОЛОДИМИР ІВАНОВИЧ, БУЧКО ЄВГЕН ВАСИЛІЙОВИЧ, КОРХОВ ОЛЕГ ЮРІЙОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ЛЬВІВСЬКА ІЗОЛЯТОРНА КОМПАНІЯ" (56) US 4559414, 17.12.1985 RU 2037218, 09.06.1995 SU 1835560, 23.08.1993 SU 1579303, 20.08.1995 WO 89/06042, 29.06.1989 SU 1302334, 07.04.1987 UA 66542, 15.12.2006 DE 1211700, 03.03.1966 3 87425 буваються при тужавінні цементу, супроводжуються екзотермічною реакцією - виділенням тепла. У результаті цього, АЦПЗ активно втрачає вологу, що порушує передумови процесу тужавіння, призводячи до погіршення фізико-механічних характеристик цементного каменю, що утворився. Тому, для збереження необхідної вологості АЦПЗ, зібраний ізолятор протягом тривалого часу піддають гідротермальній обробці в спеціальних пропарювальних камерах. Під час такої обробки, в умовах підвищеної температури й надлишкової вологості навколишнього середовища, процес тужавіння АЦПЗ прискорюється. Зрозуміло, що при надлишковій вологості зовнішнього середовища АЦПЗ не втрачає вологість навіть при підвищеній температурі. Оскільки для створення в пропарювальній камері високотемпературної пароповітряної атмосфери використовується парогенератор, то цей процес супроводжується значними енерговитратами, які збільшують вартість зборки ізолятора. В основу запропонованого винаходу покладене завдання зменшення енерговитрат і здешевлення зборки ізоляторів, що досягається шляхом зміни відомого технологічного процесу обробки АЦПЗ. Поставлене завдання здійснюється наступним чином. Після з'єднання деталей за допомогою АЦПЗ ізолятори протягом 4-8 годин проходять стандартну технологічну витримку на стелажах при звичайній температурі оточуючого середовища (20-25°С). Ця витримка потрібна для схватування АЦПЗ, яка фіксує деталі ізолятора у потрібному взаємному положенні. Після цього, зовнішню поверхню АЦПЗ, що знаходиться в коаксіальному зазорі між стрижнем та ізолюючої склодеталью і контактує з оточуючим середовищем, вкривають герметизуючою (водонепроникною) плівкою виготовленою, наприклад, на основі ацетатної емульсії, або синтетичного лаку. Після цього, ізолятори піддають гарячій сухій обробці, тобто при температурі 40-75°С і без наявності пари в атмосфері. Комп’ютерна верстка А. Крулевський 4 При цьому герметизуюча плівка, на відміну від звичайних гідроізоляційних покриттів, перешкоджає не проникненню води всередину, а її випаровуванню з АЦПЗ. В результаті, тужавіння АЦПЗ відбувається при необхідній вологості, а підвищена температура його прискорює. В той же час, оскільки використання герметизуючої плівки дозволяє виключити з відомого технологічного процесу потребу у тривалій обробці ізоляторів у паровій атмосфері, створення якої вимагає великих і коштовних енерговитрат, вартість збирання ізоляторів зменшується. Джерела інформації: 1. Авторське свідоцтво СРСР №750574. Н01В 3/18. Гідрофобна паста для захисту високовольтних ізоляторів. Міронов Ю.И., Бакалейщіков М.Б., Сангіна В.В. та ін. 2. Авторське свідоцтво СРСР №864348. Н01В 17/38. Підвісний ізолятор. Шерлаімов Н.Н., Міронов И.М., Гусак Н.Я. 3. Авторське свідоцтво СРСР №1579303. Н01В 17/02. Високовольтний підвісний ізолятор. Злаказов А.Б., Соболев К.Л., Кулік Н.М., Кузнецова Т.В. 4. Патент Росії №2153725. Н01В 17/50. Гідрофобна паста для захисту високовольтних ізоляторів. Тарунін B.C., Муртазін Ю.А., Абрамова Н.А. та ін. 5. Патент Росії №2231844. Н01В 17/50. Спосіб гідрозахисту високовольтних опорних ізоляторів. Брітов В.П., Ніколаєв О.О., Богданов В.В. 6. Deutsches patentam. Auslegeschrift №1211700. H01b. Verfahren zum Herstellen einer elektrisch isolierenden, ... Wilhelm Armbrudter. 7. Patent specification. GB. №1435390. H01B 17/00. Electrical insulator. MARKS & CLERC. 8. Заявка на винахід. RU 95 118148. B28B 21/00, H01B 3/14. Ізолююча структура й спосіб її виготовлення. Андерсен П.Ю. (US), Ходсон С.К. (US). 9. Цімберов А.И., Штерн А.В. // Скляні ізолятори // М., «Енергія», 1973, с.171-177. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
