Грохот

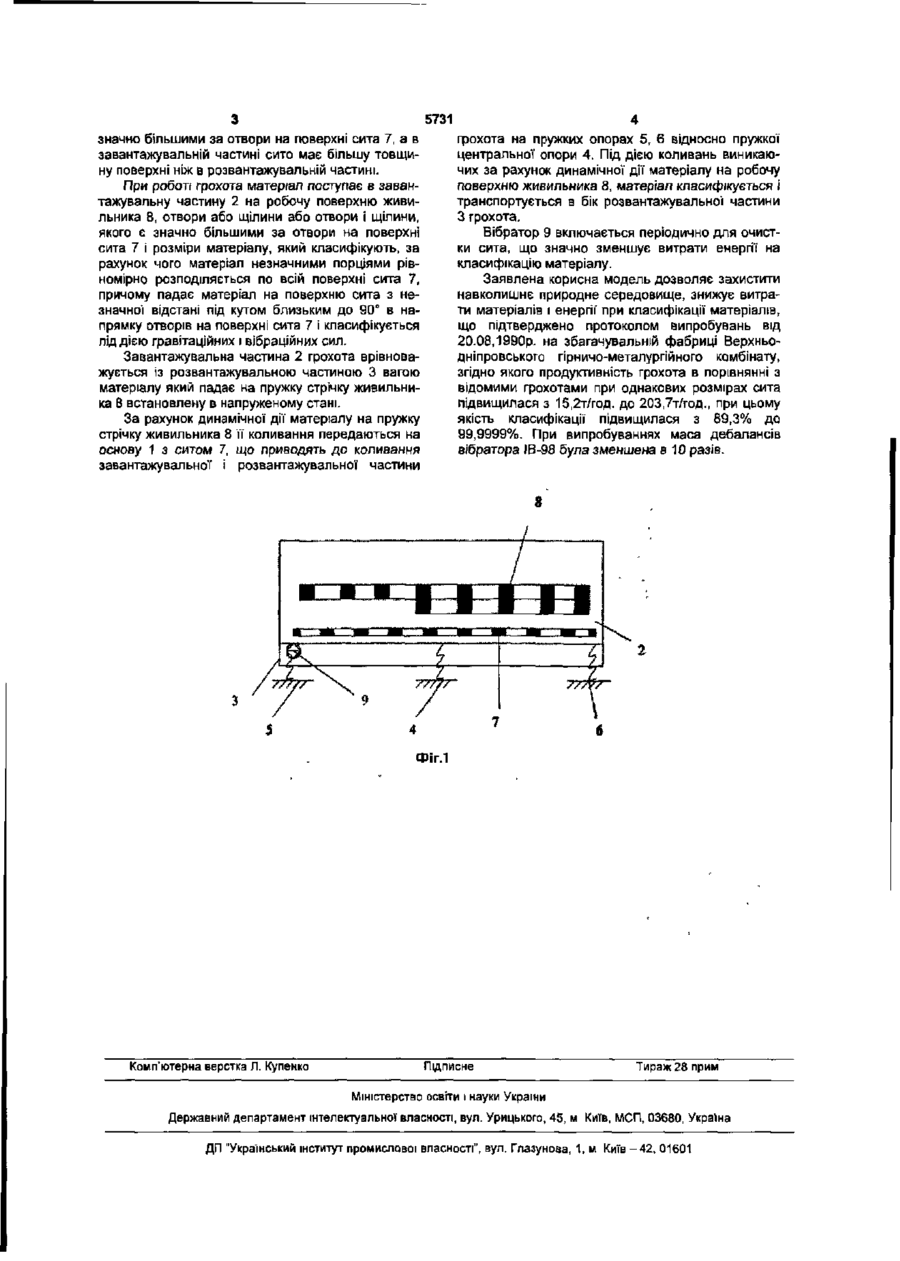

Грохот, що містить основу, сито, джерело коливань, центральні і пружні опори, який відрізняється тим, що він оснащений живильником, установленим над ситом, робоча поверхня живильника може бути виконана, наприклад, зносостійкою із пружного матеріалу, армованою або іншою, центральні опори можуть бути виконані пружними, розвантажувальна і завантажувальна частини грохота по відношенню до центральних опор можуть бути зрівноважені між собою або близькі до зрівноваження, джерело коливань може бути установлене на будь-якій частині грохота, причому джерело коливань може бути виконане будь-яким чином, наприклад з використанням енергії матеріалу, який класифікують. Заявлена корисна модель належить до устаткування для класифікації матеріалів по крупності. Відомий грохот для класифікації рудних пульп, що містить основу, сито, джерело коливань, центральні і пружкі опори [1] Відомий грохот для класифікації сипучих матеріалів, що містить основу, сито, джерело коливань, центральні і пружкі опори [2]. Недоліком відомих грохотів є те, що навантаження на поверхню сита розподілено не рівномірно, що приводить до зменшення тривалості строку служби сита, погіршення якості класифікації матеріалів, зниження продуктивності, підвищення енергоємності І металоємності, а також до забруднення навколишнього природного середовища. Задачею корисної моделі є захист навколишнього природного середовища, ресурсозбереження, енергозбереження, поліпшення якості класифікації матеріалів, пщвищення продуктивності І тривалості строку служби сита. Така задача вирішується тим, що грохот, який містить основу, сито, джерело коливань, центральні і пружкі опори, забезпечений живильником установленим над ситом, робоча поверхня живильника може бути виконаною, наприклад зносостійкою із пружкого матеріалу, армованою або інше, центральні опори можуть бути виконані пружкими, розвантажувальна і завантажувальна частини грохота по відношенню до центральних опор можуть бути врівноважені між собою або близькі до врівноваження, джерело коливань може бути установлене на будь-якій частині грохота, причому джерело коливань може бути виконане будь-яким чином, наприклад з використанням енергії матеріалу, який класифікують. Запропонована сукупність ознак надає можливість захисту навколишнього природного середовища, підвищення продуктивності, поліпшення якості класифікації матеріалів, зниження витрат енергії, металоємкості і підвищення тривалості строку служби сита На Фіг.1 зображений грохот, який містить основу з завантажувальною частиною 2 І розвантажувальною частиною 3, центральні пружкі опори 4 і пружкі опори 5, 6, сито 7, живильник 8 і вібратор 9. Основа грохота 1 з завантажувальною частиною 2 і розвантажувальною частиною 3 опирається на центральні пружкі опори 4 і пружкі опори 5, 6. Вібратор 9 встановлено на пружкі опори 5 в розвантажувальній частині 3 грохота, частини грохота врівноважені між собою або розвантажувальна частина 3 є важчою за завантажувальну частину 2, причому завантажувальна частина 2 є близькою до врівноваження з розвантажувальною частиною 3. Живильник 8 встановлено над ситом 7 всередині основи 1 паралельно або під кутом до поверхні сита 7. Робоча поверхня живильника 8 виконана із зносостійкого матеріалу. Наприклад пружка стрічка або інше, причому отвори або щілини або отвори І щілини робочої поверхні живильника 8 є СО Ю 5731 значно більшими за отвори на поверхні сита 7, а в завантажувальній частині сито має більшу товщину поверхні ніж в розвантажувальній частині. При роботі грохота матеріал поступає в завантажувальну частину 2 на робочу поверхню живильника 8, отвори або щілини або отвори і щілини, якого є значно більшими за отвори на поверхні сита 7 і розміри матеріалу, який класифікують, за рахунок чого матеріал незначними порціями рівномірно розподіляється по всій поверхні сита 7, причому падає матеріал на поверхню сита з незначної відстані під кутом близьким до 90° в напрямку отворів на поверхні сита 7 і класифікується піц дією гравітаційних і вібраційних сил. Завантажувальна частина 2 грохота врівноважується із розвантажувальною частиною 3 вагою матеріалу який падає на пружку стрічку живильника 8 встановлену в напруженому стані. За рахунок динамічної дії матеріалу на пружку стрічку живильника 8 її коливання передаються на основу 1 з ситом 7, що приводять до коливання завантажувальної і розвантажувальної частини грохота на пружких опорах 5, 6 відносно пружкої центральної опори 4. Під дією коливань виникаючих за рахунок динамічної дії матеріалу на робочу поверхню живильника 8, матеріал класифікується і транспортується в бік розвантажувальної частини З грохота. Вібратор 9 включається періодично для очистки сита, що значно зменшує витрати енергії на класифікацію матеріалу. Заявлена корисна модель дозволяє захистити навколишнє природне середовище, знижує витрати матеріалів і енергії при класифікації матеріалів, що підтверджено протоколом випробувань від 20.08,1990р. на збагачувальній фабриці Верхньодніпровського гірничо-металургійного комбінату, згідно якого продуктивність грохота в порівнянні з відомими грохотами при однакових розмірах сита підвищилася з 15,2т/год. до 203,7т/год., при цьому якість класифікації підвищилася з 89,3% до 99,9999%. При випробуваннях маса дебалансів вібратора ІВ-98 була зменшена в 10 разів. ФІГ.1 Комп'ютерна верстка Л. Купенко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул, Глазунова, 1, м Київ - 4 2 , 01601
