Грохот

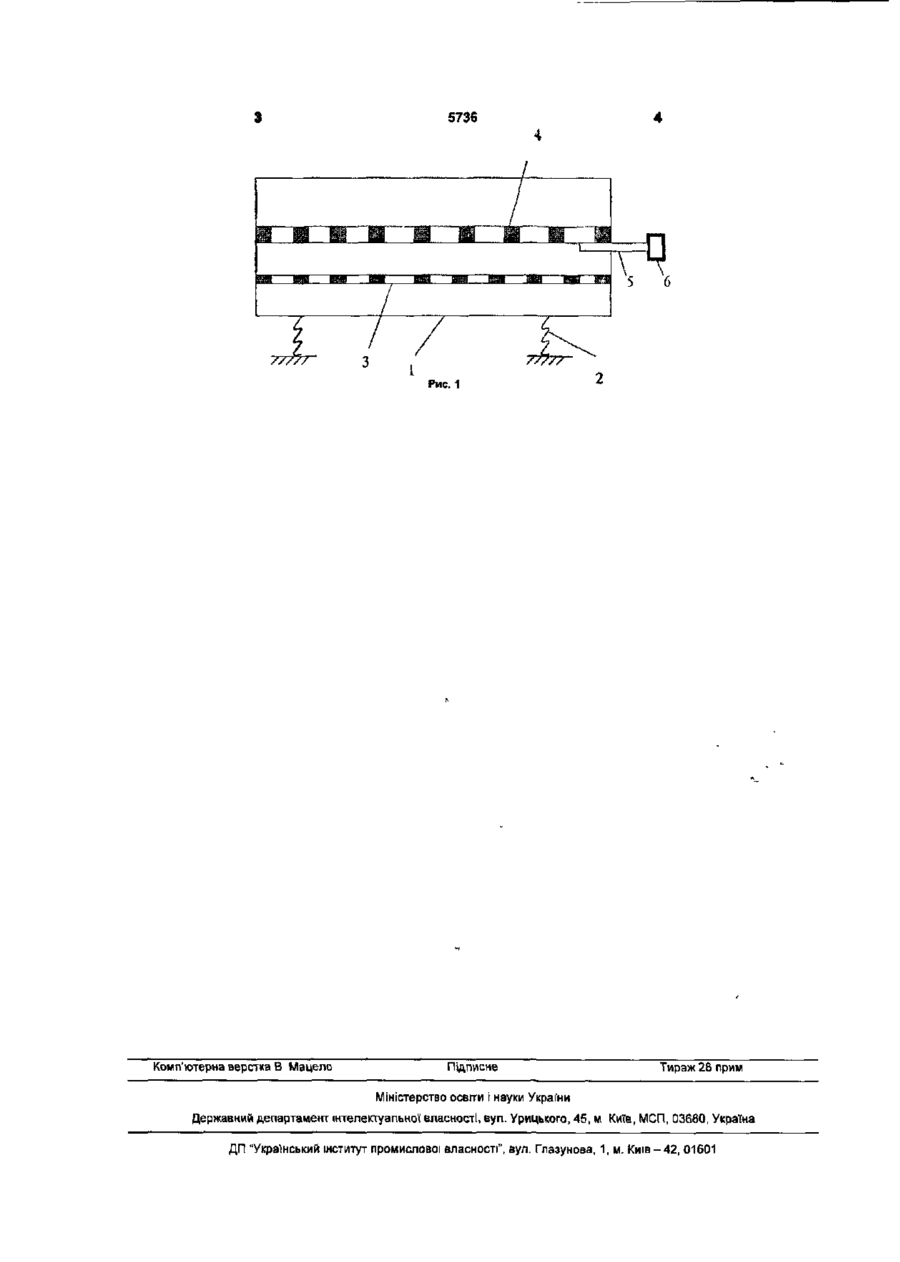

Грохот, що містить основу, сито, джерело коливань, живильник і пружні опори, який відрізняється тим, що живильник установлений над поверхнею сита, джерело коливань установлене на основі живильника, причому джерело коливань може бути виконане із пружного матеріалу, наприклад в вигляді консолі, а також може бути забезпечене вантажем з можливістю його установки повздовж консолі або інакше. Заявлена корисна модель належить до устаткування для класифікації матеріалів по крупності. Відомий грохот для класифікації рудних пульп, що містить основу, сито, джерело коливань, живильник і пружні опори [1]. Відомий грохот для класифікації сипучих матеріалів, що містить основу, сито, живильник, джерело коливань і пружні опори [2]. Недоліком відомих грохотів є те, що для класифікації матеріалів необхідно витрачати енергоресурси на коливання сита. Задачею корисної моделі є енергозбереження. Така задача вирішується тим, що в грохоті, що містить основу, сито, джерело коливань, живильник і пружні опори, живильник установлений над поверхнею сита, джерело коливань установлене на основі живильника, причому джерело коливань може бути виконане із пружкого матеріалу, наприклад в вигляді консолі, а також може бути забезпечене вантажем з можливістю його установки повздовж консолі або іншого. Запропонована сукупність ознак надає можливість використання енергії падаючого на грохот матеріалу для класифікації матеріалу. На кресленні зображений грохот, що містить основу 1, пружні опори 2, сито 3, живильник 4, джерело коливань в вигляді консолі із пружкого матеріалу 5 з вантажем 6. Працює грохот наступним чином. При падінні матеріалу на робочу поверхню живильника 4, а потім на сито 3, виникають коливання які викликають коливання джерела коливань в вигляді консолі 5 з вантажем 6 установленої на основі живильника 4 За рахунок коливань матеріал який рівномірними порціями поступає на сито 3 із живильника 4 класифікується і транспортується вниз. Вантаж 6 установлюється повздовж консолі 5 таким чином, щоб амплітуда коливань консолі 5 забезпечувала ефективність процесу класифікації в залежності від продуктивності грохота. Заявлена корисна модель дозволяє класифікувати матеріал за рахунок енергії падаючого матеріалу, що забезпечує енергозбереження при класифікації матеріалів, а також підвищення продуктивності і ресурсозбереження за рахунок рівномірного розподілення матеріалу по поверхні сита. Джерела інформації: 1. Авторське свідоцтво СРСР №1711992 2. Авторське свідоцтво СРСР №1553202. СО ГЮ 5736 4 4 5 6 Рис.1 Комп'ютерна верстка В Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Киів-42, 01601
