Пристрій для моделювання різання
Номер патенту: 57352
Опубліковано: 25.02.2011
Автори: Девін Леонід Миколайович, Суліма Олександр Георгійович
Формула / Реферат
Пристрій для моделювання процесу різання на вертикальному копрі, який включає два стрижні, прихвати для прикріплення та фіксації положення різальної пластини та зразка матеріалу, що обробляється, які базуються по торцю стрижнів, який відрізняється тим, що верхня та нижня частини пристрою базуються по циліндричній поверхні стрижня, при цьому різання виконується симетрично двома пластинами, а зразок з матеріалу, що обробляється, встановлюється у самоцентруючому патроні.
Текст

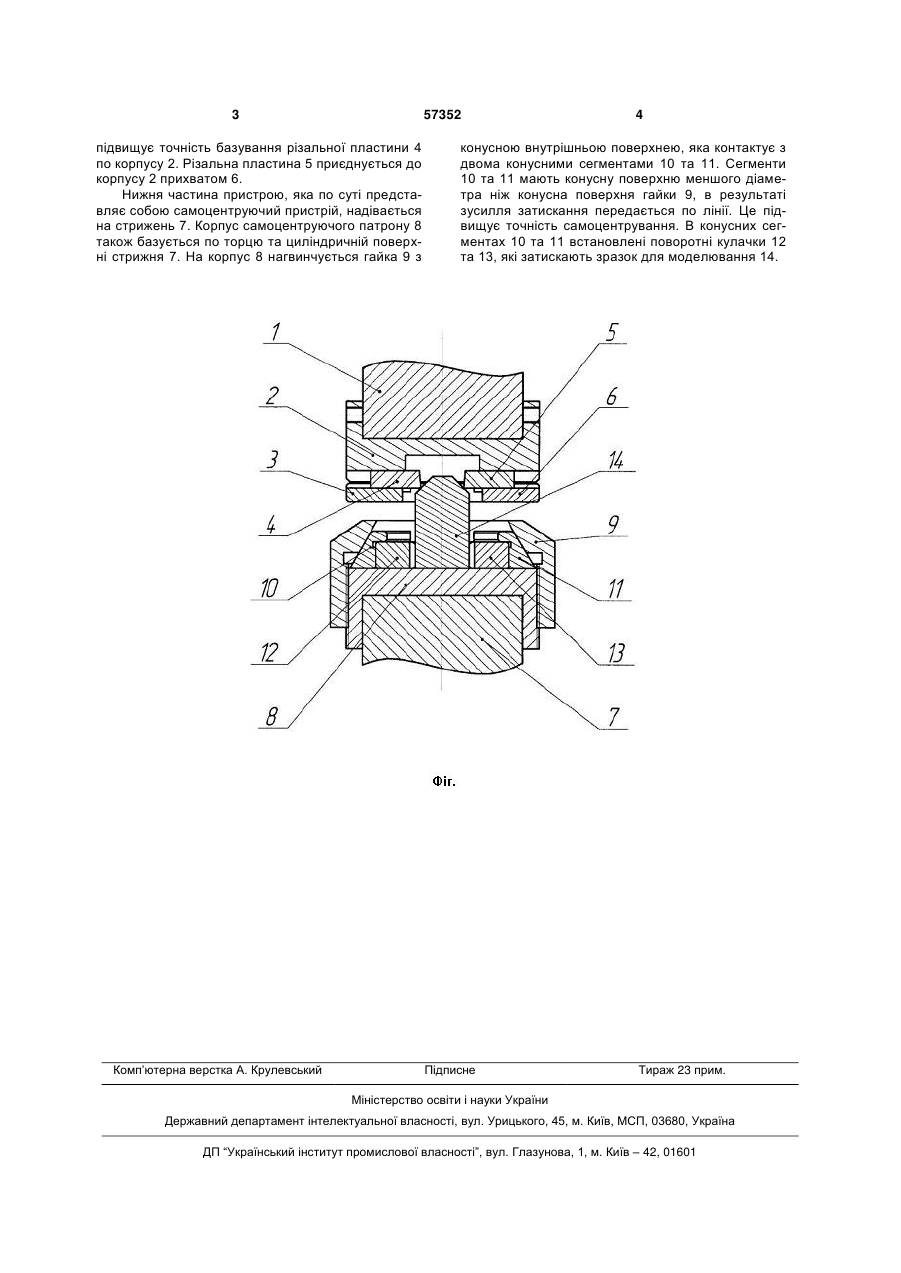

Пристрій для моделювання процесу різання 3 57352 підвищує точність базування різальної пластини 4 по корпусу 2. Різальна пластина 5 приєднується до корпусу 2 прихватом 6. Нижня частина пристрою, яка по суті представляє собою самоцентруючий пристрій, надівається на стрижень 7. Корпус самоцентруючого патрону 8 також базується по торцю та циліндричній поверхні стрижня 7. На корпус 8 нагвинчується гайка 9 з Комп’ютерна верстка А. Крулевський 4 конусною внутрішньою поверхнею, яка контактує з двома конусними сегментами 10 та 11. Сегменти 10 та 11 мають конусну поверхню меншого діаметра ніж конусна поверхня гайки 9, в результаті зусилля затискання передається по лінії. Це підвищує точність самоцентрування. В конусних сегментах 10 та 11 встановлені поворотні кулачки 12 та 13, які затискають зразок для моделювання 14. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for simulating cutting
Автори англійськоюDevin Leonid Mykolaiovych, Sulima Oleksandr Heorhiiovych
Назва патенту російськоюУстройство для моделирования резания
Автори російськоюДевин Леонид Николаевич, Сулима Александр Георгиевич
МПК / Мітки
МПК: B23B 25/00
Мітки: пристрій, різання, моделювання
