Диференціальний автомат, функціонально умовно залежний від напруги живлення, комбінований

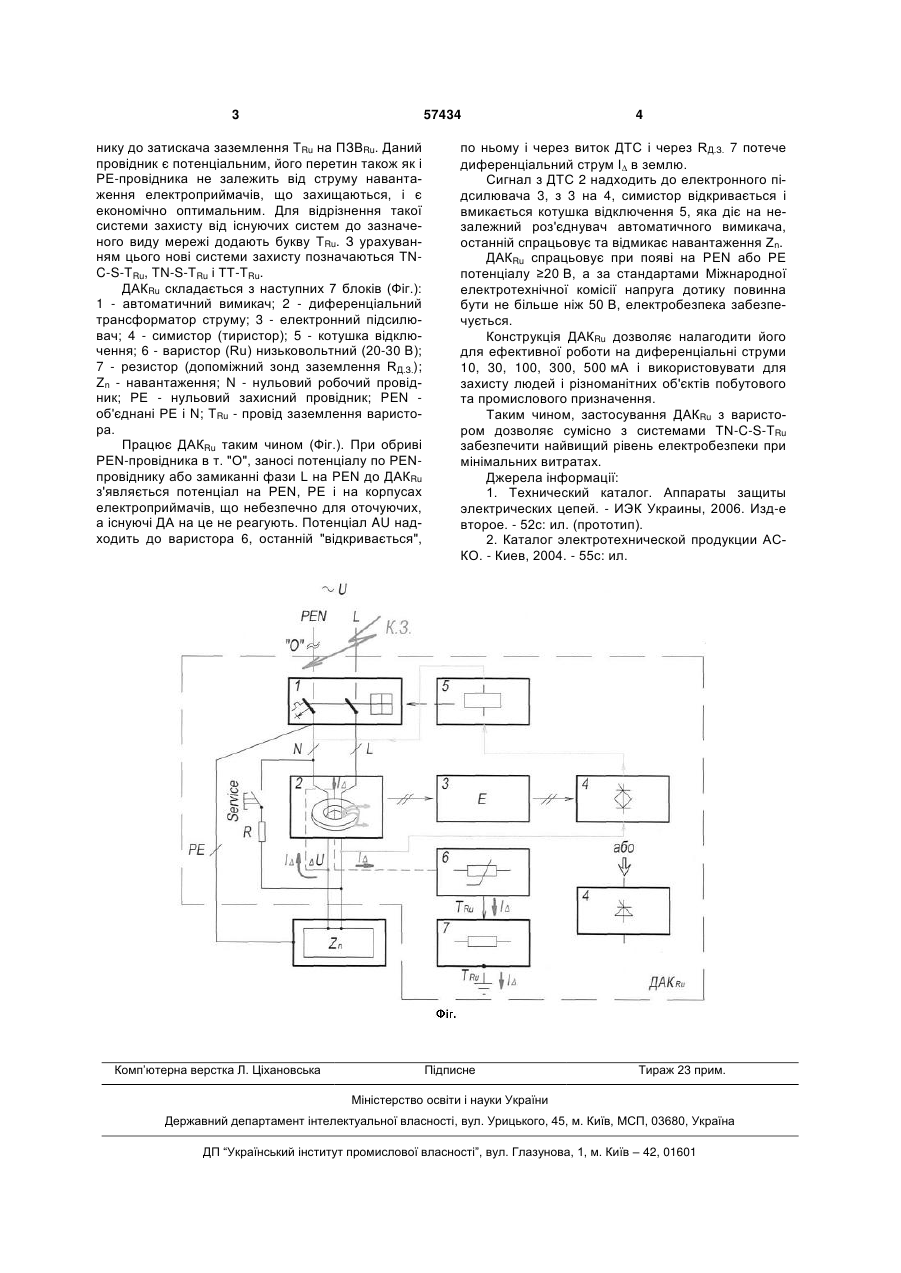

Диференціальний автомат, функціонально умовно залежний від напруги живлення, комбінований, що містить автоматичний вимикач, дифе 3 57434 нику до затискача заземлення TRu на ПЗВRu. Даний провідник є потенціальним, його перетин також як і РE-провідника не залежить від струму навантаження електроприймачів, що захищаються, і є економічно оптимальним. Для відрізнення такої системи захисту від існуючих систем до зазначеного виду мережі додають букву TRu. З урахуванням цього нові системи захисту позначаються TNC-S-TRu, TN-S-TRu і TT-TRu. ДАКRu складається з наступних 7 блоків (Фіг.): 1 - автоматичний вимикач; 2 - диференціальний трансформатор струму; 3 - електронний підсилювач; 4 - симистор (тиристор); 5 - котушка відключення; 6 - варистор (Ru) низьковольтний (20-30 В); 7 - резистор (допоміжний зонд заземлення RД.З.); Zn - навантаження; N - нульовий робочий провідник; РЕ - нульовий захисний провідник; PEN об'єднані РЕ і N; TRu - провід заземлення варистора. Працює ДАКRu таким чином (Фіг.). При обриві РEN-провідника в т. "О", заносі потенціалу по РENпровіднику або замиканні фази L на PEN до ДАКRu з'являється потенціал на PEN, РЕ і на корпусах електроприймачів, що небезпечно для оточуючих, а існуючі ДА на це не реагують. Потенціал AU надходить до варистора 6, останній "відкривається", Комп’ютерна верстка Л. Ціхановська 4 по ньому і через виток ДТС і через RД.З. 7 потече диференціальний струм I в землю. Сигнал з ДТС 2 надходить до електронного підсилювача 3, з 3 на 4, симистор відкривається і вмикається котушка відключення 5, яка діє на незалежний роз'єднувач автоматичного вимикача, останній спрацьовує та відмикає навантаження Zn. ДАКRu спрацьовує при появі на PEN або РЕ потенціалу ≥20 В, а за стандартами Міжнародної електротехнічної комісії напруга дотику повинна бути не більше ніж 50 В, електробезпека забезпечується. Конструкція ДАКRu дозволяє налагодити його для ефективної роботи на диференціальні струми 10, 30, 100, 300, 500 мА і використовувати для захисту людей і різноманітних об'єктів побутового та промислового призначення. Таким чином, застосування ДАКRu з варистором дозволяє сумісно з системами TN-C-S-TRu забезпечити найвищий рівень електробезпеки при мінімальних витратах. Джерела інформації: 1. Технический каталог. Аппараты защиты электрических цепей. - ИЭК Украины, 2006. Изд-е второе. - 52с: ил. (прототип). 2. Каталог электротехнической продукции АСКО. - Киев, 2004. - 55с: ил. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
