Диференціальний вимикач, функціонально незалежний від напруги живлення, комбінований

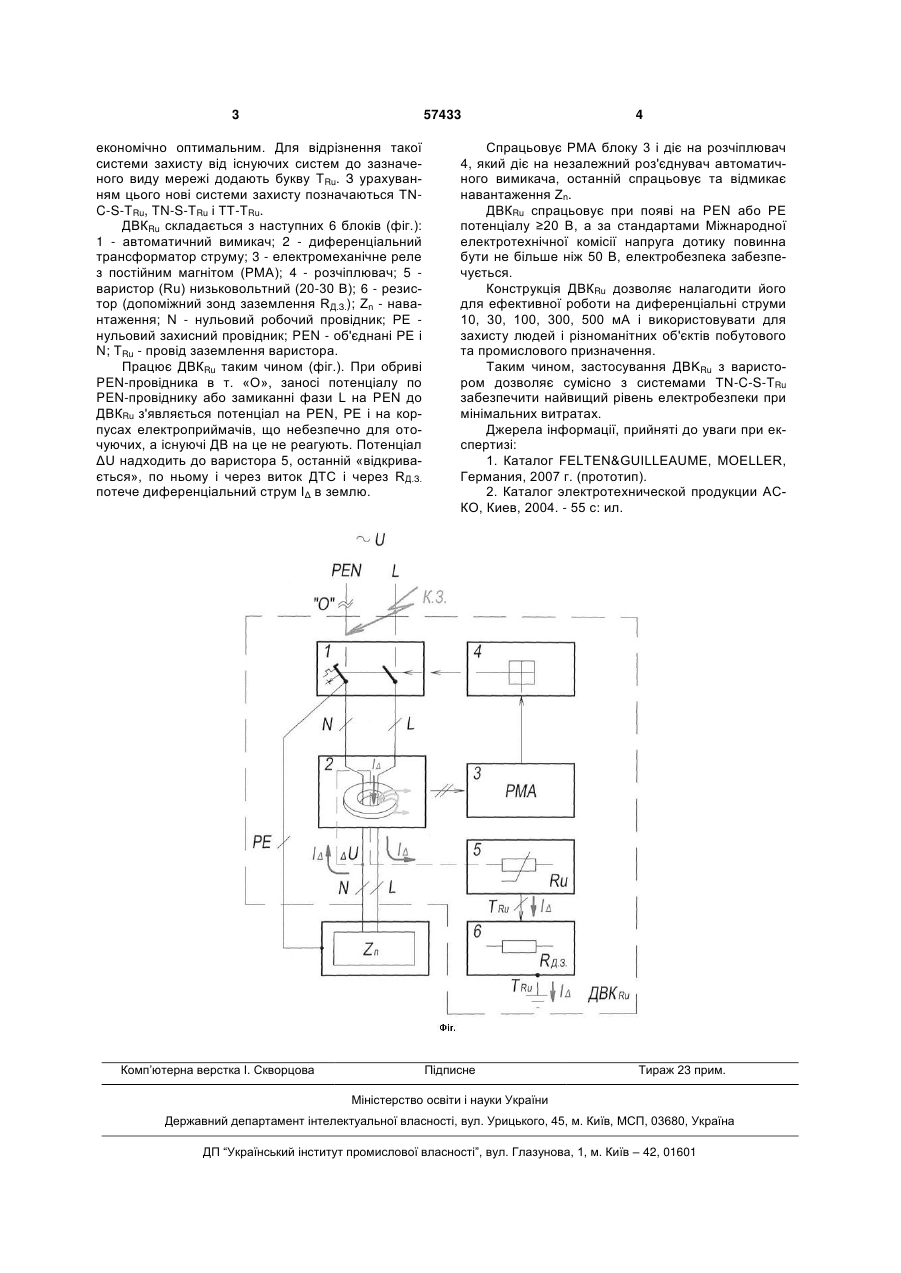

Диференціальний вимикач, функціонально незалежний від напруги живлення, комбінований, що містить автоматичний вимикач, диференціальний трансформатор струму (ДТС), електромеханічне реле з постійним магнітом і розчіплювач, який відрізняється тим, що в ДТС вмонтований виток, в ланцюг якого ввімкнутий варистор, котрий з'єднується з землею через допоміжний зонд заземлення. (19) (21) u201010038 (22) 13.08.2010 (24) 25.02.2011 (46) 25.02.2011, Бюл.№ 4, 2011 р. (72) НОСАНОВ МИКОЛА ІЛЛІЧ, РОМАНОВА ТЕТЯНА ІВАНІВНА, КОЛОМИТЦЕВ АРКАДІЙ ДМИТРОВИЧ, ШАТАЛОВ В'ЯЧЕСЛАВ ІВАНОВИЧ (73) НОСАНОВ МИКОЛА ІЛЛІЧ, РОМАНОВА ТЕТЯНА ІВАНІВНА 3 57433 економічно оптимальним. Для відрізнення такої системи захисту від існуючих систем до зазначеного виду мережі додають букву TRu. З урахуванням цього нові системи захисту позначаються TNC-S-TRu, TN-S-TRu і TT-TRu. ДВКRu складається з наступних 6 блоків (фіг.): 1 - автоматичний вимикач; 2 - диференціальний трансформатор струму; 3 - електромеханічне реле з постійним магнітом (РМА); 4 - розчіплювач; 5 варистор (Ru) низьковольтний (20-30 В); 6 - резистор (допоміжний зонд заземлення RД.З.); Zn - навантаження; N - нульовий робочий провідник; РЕ нульовий захисний провідник; PEN - об'єднані РЕ і N; TRu - провід заземлення варистора. Працює ДВКRu таким чином (фіг.). При обриві PEN-провідника в т. «О», заносі потенціалу по PEN-провіднику або замиканні фази L на PEN до ДВКRu з'являється потенціал на PEN, РЕ і на корпусах електроприймачів, що небезпечно для оточуючих, а існуючі ДВ на це не реагують. Потенціал ΔU надходить до варистора 5, останній «відкривається», по ньому і через виток ДТС і через RД.З. потече диференціальний струм IΔ в землю. Комп’ютерна верстка І. Скворцова 4 Спрацьовує РМА блоку 3 і діє на розчіплювач 4, який діє на незалежний роз'єднувач автоматичного вимикача, останній спрацьовує та відмикає навантаження Zn. ДВКRu спрацьовує при появі на PEN або РЕ потенціалу ≥20 В, а за стандартами Міжнародної електротехнічної комісії напруга дотику повинна бути не більше ніж 50 В, електробезпека забезпечується. Конструкція ДВКRu дозволяє налагодити його для ефективної роботи на диференціальні струми 10, 30, 100, 300, 500 мА і використовувати для захисту людей і різноманітних об'єктів побутового та промислового призначення. Таким чином, застосування ДBKRu з варистором дозволяє сумісно з системами TN-C-S-TRu забезпечити найвищий рівень електробезпеки при мінімальних витратах. Джерела інформації, прийняті до уваги при експертизі: 1. Каталог FELTEN&GUILLEAUME, MOELLER, Германия, 2007 г. (прототип). 2. Каталог электротехнической продукции АСКО, Киев, 2004. - 55 с: ил. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
