Сушильна геліоустановка

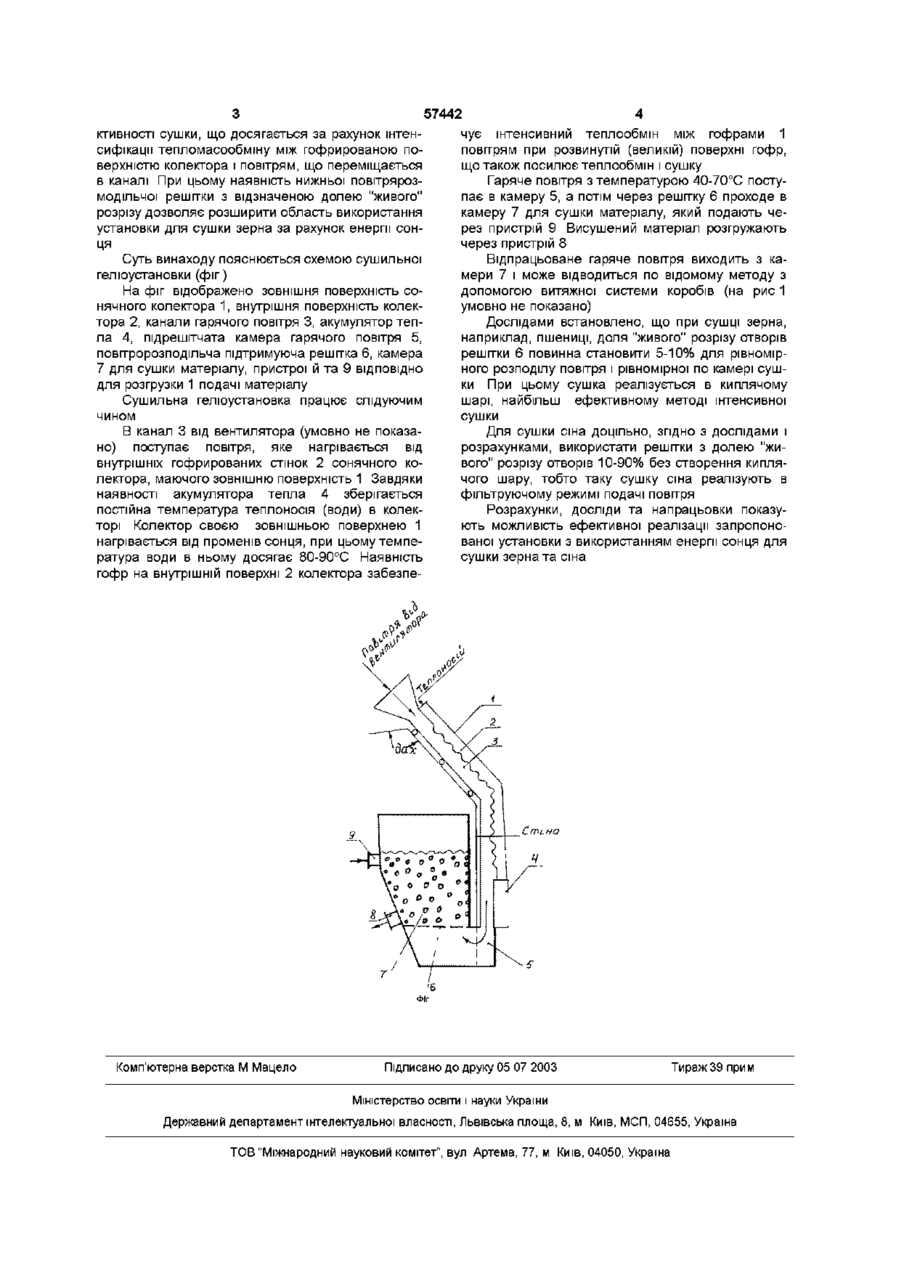

Сушильна геліоустановка, що містить сонячний колектор, канали гарячого повітря, акумулятор тепла, камеру для оброблюваного матеріалу, вентилятор для подачі повітря, яка відрізняється тим, що внутрішня поверхня колектора виконана гофрованою, а камера для матеріалу має нижню підтримуючу повітророзподільчу решітку з отворами діаметром, який не перевищує діаметра матеріалу, при цьому частка "живого" розрізу отворів решітки складає 5-10 % від площі всієї решітки при сушінні зерна, і 10-90 % - при сушінні сіна Винахід відноситься до області енергетики, точніше - до сушки сільгоспродуктів, таких як зерно та сіно Може бути використано для сушки цих матеріалів за рахунок енергії сонця ВІДОМІ установки для термообробки сипучих матеріалів, складених з послідовно з'єднаних камери сушки, з патрубками вводу, виводу теплоносія і подачі матеріалу, та охолоджувача з перегородками в вигляді ЗМІЙОВИКІВ, підключених до колекторів, при цьому охолоджувач відокремлений від камери сушки порогом із ЗМІЙОВИКІВ, труби якого щільно установлені і бокові стінки охолоджувача виконані в вигляді колекторів (а с СРСР, № 1374015, заявлено 04 06 86, дата видачі 15 02 88, опубл в бюл №6, 1986 р , МПК F 26В 17/10, автори В д Михайлик, О А Абоносімов) Недоліком відомої установки являється те, що вона потребує органічного палива для отримання теплоносія, необхідного на сушку матеріалу Через енергетичну кризу органічного палива (вугілля і особливо природного газу) не хватає Тому дуже важливо мати змогу використати для процесу сумки нетрадиційні невичерпні енергоресурси, такі як енергія сонця Частково цей вказаний недолік ліквідовано в іншому технічному рішенні в вигляді схеми сушильної геліоустановки, складеної з сонячного колектору, каналів гарячого повітря, аккумулятора тепла, камери для оброблюваного матеріалу, вентилятора для подачі повітря (Інформаційний листок № 05-11 -2000, Херсонського державного центру НТЕІ, с 10, Херсон, 2000 р ) Дане технічне рішення найбільш близьке до запропонованого і прийнято за прототип Однак і це технічне рішення не повністю позбавляє вказаний недолік, і більш того, воно пристосовано тільки для сушки сіна, при цьому сушка недостатньо ефективна через нераціональну конструкцію сонячного колектора В основу даного технічного рішення положена задача створення такої сушильної геліоустановки, яка б забезпечила можливість підвищення ефективності сушки при розширенні області використання цієї установки для сушки зерна за рахунок енергії сонця Поставлена задача вирішена в запропонованій сушильній геліоустановці, складеної з сонячного колектору, каналів гарячого повітря, аккумулятора тепла, камери для оброблюваного матеріалу, вентилятора для подачі повітря, тим, що внутрішня поверхність колектору виконана гофрированою, а камера для матеріалу має нижню підтримуючу повітрярозподільчу решітку з отворами діаметром, який не перевищує діаметра матеріалу, при цьому доля "живого" розрізу отворів решітки складає 5-10% від площі всієї решітки - при сушці зерна, і 10-90% - при сушці сіна На відміну від прототипа, по якому канали гарячого повітря, як зовнішня так і внутрішня їх поверхність, мають прямолінійну форму, згідно винаходу внутрішня поверхність колектору виконана гофрированою, а камера для матеріалу має нижню підтримуючу повітрярозподільчу решітку, з отворами діаметром, який не умревищує діаметра матеріалу, при цьому доля "живого" розрізу отворів решітки складає 5-10% від площі всієї решітки - при сушці зерна, і 10-90% - при сушці сіна Ці відзнаки забезпечують можливість підвищення ефе 1 ю 57442 ктивності сушки, що досягається за рахунок інтенсифікації тепломасообміну між гофрированою поверхністю колектора і повітрям, що переміщається в каналі При цьому наявність нижньої повітрярозмодільчої решітки з відзначеною долею "живого" розрізу дозволяє розширити область використання установки для сушки зерна за рахунок енергії сонця Суть винаходу пояснюється схемою сушильної геліоустановки (фіг) На фіг відображено зовнішня поверхність сонячного колектора 1, внутрішня поверхність колектора 2, канали гарячого повітря 3, акумулятор тепла 4, підрешітчата камера гарячого повітря 5, повітророзподільча підтримуюча решітка 6, камера 7 для сушки матеріалу, пристрої й та 9 ВІДПОВІДНО для розгрузки 1 подачі матеріалу Сушильна геліоустановка працює слідуючим чином В канал 3 від вентилятора (умовно не показано) поступає повітря, яке нагрівається від внутрішніх гофрированих стінок 2 сонячного колектора, маючого зовнішню поверхність 1 Завдяки наявності акумулятора тепла 4 зберігається постійна температура теплоносія (води) в колекторі Колектор своєю зовнішньою поверхнею 1 нагрівається від променів сонця, при цьому температура води в ньому досягає 80-90°С Наявність гофр на внутрішній поверхні 2 колектора забезпе Комп'ютерна верстка М Мацело чує інтенсивний теплообмін між гофрами 1 повітрям при розвинутій (великій) поверхні гофр, що також посилює теплообмін і сушку Гаряче повітря з температурою 40-70°С поступає в камеру 5, а потім через решітку 6 проходе в камеру 7 для сушки матеріалу, який подають через пристрій 9 Висушений матеріал розгружають через пристрій 8 Відпрацьоване гаряче повітря виходить з камери 7 і може відводиться по відомому методу з допомогою витяжної системи коробів (на рис 1 умовно не показано) Дослідами встановлено, що при сушці зерна, наприклад, пшениці, доля "живого" розрізу отворів решітки 6 повинна становити 5-10% для рівномірного розподілу повітря і рівномірної по камері сушки При цьому сушка реалізується в киплячому шарі, найбільш ефективному методі інтенсивної сушки Для сушки сіна доцільно, згідно з дослідами і розрахунками, використати решітки з долею "живого" розрізу отворів 10-90% без створення киплячого шару, тобто таку сушку сіна реалізують в фільтруючому режимі подачі повітря Розрахунки, досліди та напрацьовки показують можливість ефективної реалізації запропонованої установки з використанням енергії сонця для сушки зерна та сіна Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
