Протигаз
Формула / Реферат
1. Протигаз, що містить гумову маску з вмонтованими трапецієподібним вигнутим оглядовим склом, переговорним модулем, клапаном видихання, і окремий фільтруючий елемент овального поперечного перерізу, з'єднаний з маскою гофрованою гнучкою трубкою, який відрізняється тим, що на вході фільтруючого елемента встановлено осьовий мікровентилятор наддуву з електроприводом і акумуляторним блоком живлення.
2. Пристрій за п. 1, який відрізняється тим, що в передній частині маски, яка являє собою дихальну маску, в районі крил носа особи захисту вмонтовані два трубчаті гермовводи, один з яких має від'ємну заглушку, а до другого приєднано гофровану дихальну трубку від фільтруючого елемента.
3. Пристрій за пп. 1, 2, який відрізняється тим, що має в комплекті жилет з боковими застібками-липучками, причому на передній полі і спинці жилета розміщені кишені з клапанами-липучками відповідно для вкладання маски в похідне і фільтруючого елемента в бойове положення.
Текст

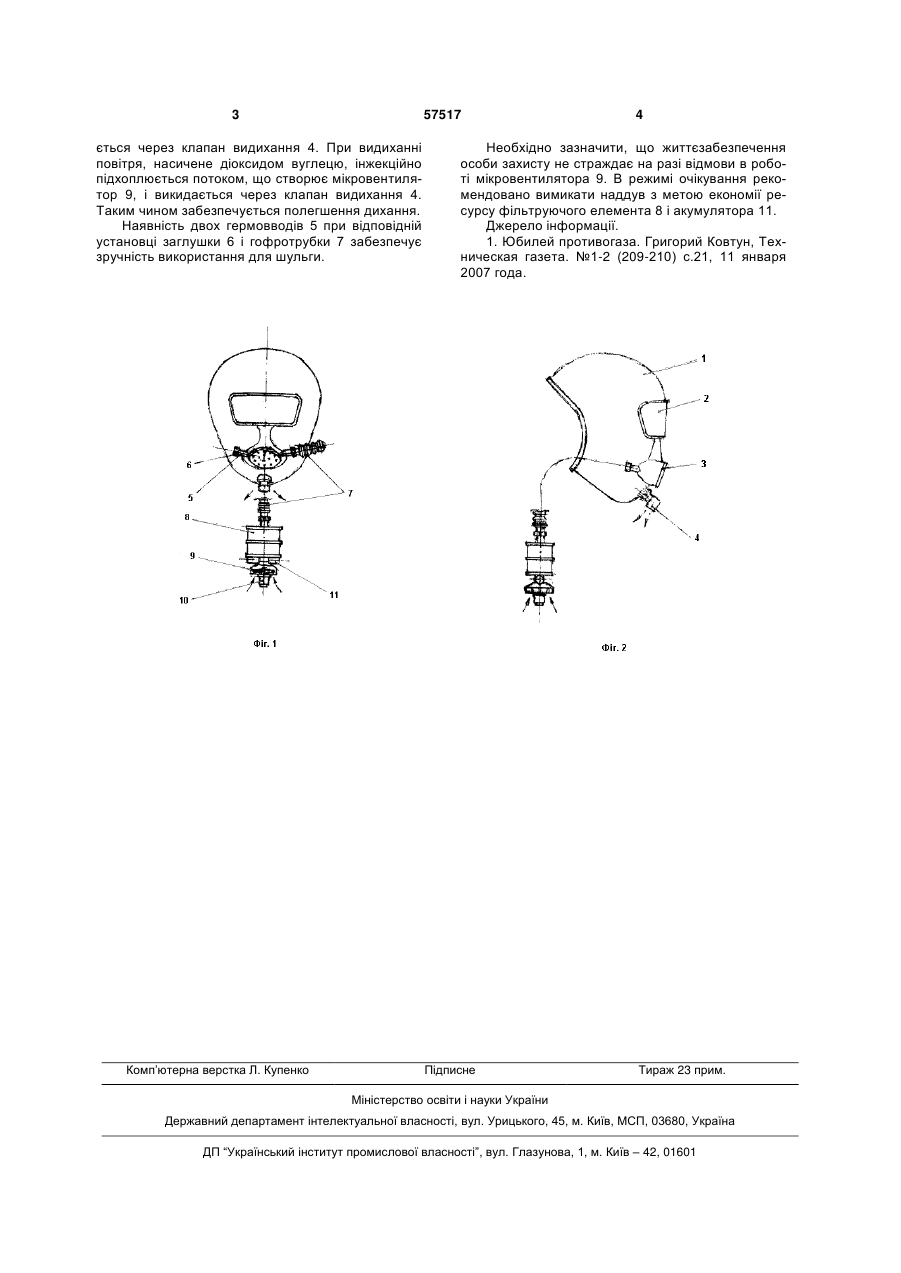

1. Протигаз, що містить гумову маску з вмонтованими трапецієподібним вигнутим оглядовим склом, переговорним модулем, клапаном видихання, і окремий фільтруючий елемент овального поперечного перерізу, з'єднаний з маскою гофрованою гнучкою трубкою, який відрізняється тим, що на вході фільтруючого елемента встановлено 3 57517 ється через клапан видихання 4. При видиханні повітря, насичене діоксидом вуглецю, інжекційно підхоплюється потоком, що створює мікровентилятор 9, і викидається через клапан видихання 4. Таким чином забезпечується полегшення дихання. Наявність двох гермовводів 5 при відповідній установці заглушки 6 і гофротрубки 7 забезпечує зручність використання для шульги. Комп’ютерна верстка Л. Купенко 4 Необхідно зазначити, що життєзабезпечення особи захисту не страждає на разі відмови в роботі мікровентилятора 9. В режимі очікування рекомендовано вимикати наддув з метою економії ресурсу фільтруючого елемента 8 і акумулятора 11. Джерело інформації. 1. Юбилей противогаза. Григорий Ковтун, Техническая газета. №1-2 (209-210) с.21, 11 января 2007 года. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas mask
Автори англійськоюChuiko Viktor Andriiovych
Назва патенту російськоюПротивогаз
Автори російськоюЧуйко Виктор Андреевич
МПК / Мітки
МПК: A62B 7/00
Мітки: протигаз
