Змішувач безперервної дії

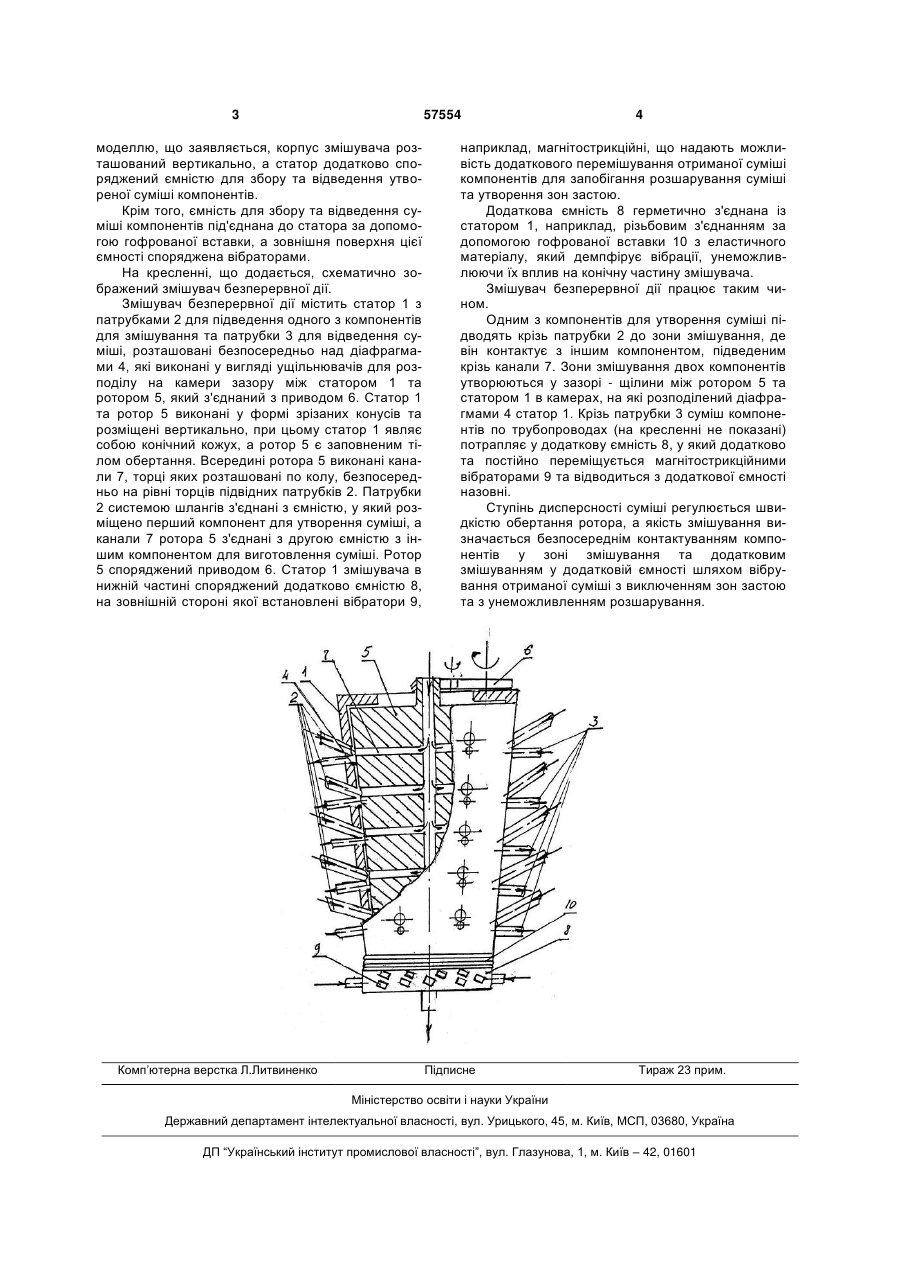

1. Змішувач безперервної дії, що містить утворений статором і ротором корпус, виконаний у формі зрізаного конуса та з кільцеподібною щіли 3 57554 моделлю, що заявляється, корпус змішувача розташований вертикально, а статор додатково споряджений ємністю для збору та відведення утвореної суміші компонентів. Крім того, ємність для збору та відведення суміші компонентів під'єднана до статора за допомогою гофрованої вставки, а зовнішня поверхня цієї ємності споряджена вібраторами. На кресленні, що додається, схематично зображений змішувач безперервної дії. Змішувач безперервної дії містить статор 1 з патрубками 2 для підведення одного з компонентів для змішування та патрубки 3 для відведення суміші, розташовані безпосередньо над діафрагмами 4, які виконані у вигляді ущільнювачів для розподілу на камери зазору між статором 1 та ротором 5, який з'єднаний з приводом 6. Статор 1 та ротор 5 виконані у формі зрізаних конусів та розміщені вертикально, при цьому статор 1 являє собою конічний кожух, а ротор 5 є заповненим тілом обертання. Всередині ротора 5 виконані канали 7, торці яких розташовані по колу, безпосередньо на рівні торців підвідних патрубків 2. Патрубки 2 системою шлангів з'єднані з ємністю, у який розміщено перший компонент для утворення суміші, а канали 7 ротора 5 з'єднані з другою ємністю з іншим компонентом для виготовлення суміші. Ротор 5 споряджений приводом 6. Статор 1 змішувача в нижній частині споряджений додатково ємністю 8, на зовнішній стороні якої встановлені вібратори 9, Комп’ютерна верстка Л.Литвиненко 4 наприклад, магнітострикційні, що надають можливість додаткового перемішування отриманої суміші компонентів для запобігання розшарування суміші та утворення зон застою. Додаткова ємність 8 герметично з'єднана із статором 1, наприклад, різьбовим з'єднанням за допомогою гофрованої вставки 10 з еластичного матеріалу, який демпфірує вібрації, унеможливлюючи їх вплив на конічну частину змішувача. Змішувач безперервної дії працює таким чином. Одним з компонентів для утворення суміші підводять крізь патрубки 2 до зони змішування, де він контактує з іншим компонентом, підведеним крізь канали 7. Зони змішування двох компонентів утворюються у зазорі - щілини між ротором 5 та статором 1 в камерах, на які розподілений діафрагмами 4 статор 1. Крізь патрубки 3 суміш компонентів по трубопроводах (на кресленні не показані) потрапляє у додаткову ємність 8, у який додатково та постійно переміщується магнітострикційними вібраторами 9 та відводиться з додаткової ємності назовні. Ступінь дисперсності суміші регулюється швидкістю обертання ротора, а якість змішування визначається безпосереднім контактуванням компонентів у зоні змішування та додатковим змішуванням у додатковій ємності шляхом вібрування отриманої суміші з виключенням зон застою та з унеможливленням розшарування. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
