Часоформуючий пристрій

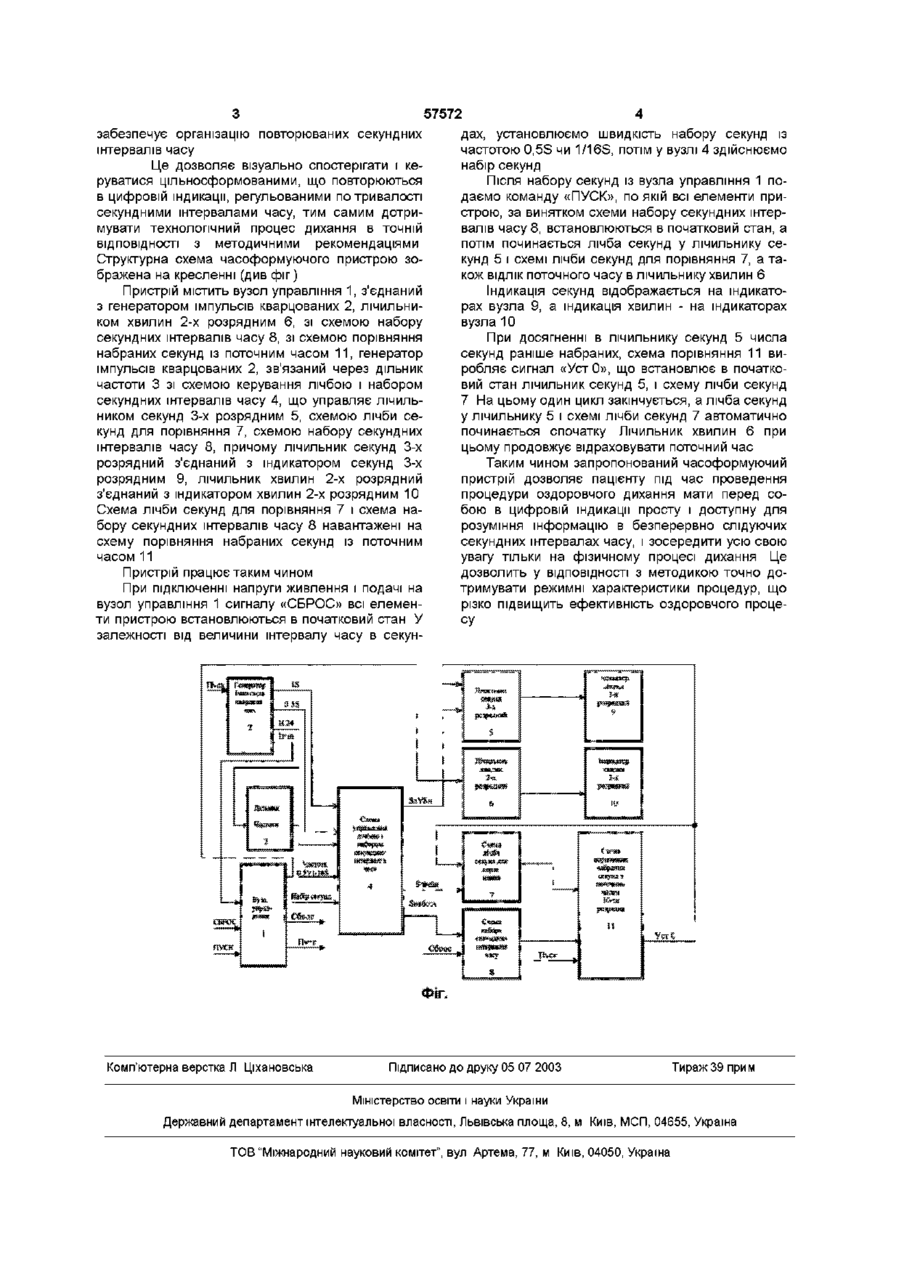

1 Часоформуючий пристрій, який містить вузол керування, генератор імпульсів кварцованих, подільник частоти, лічильник секунд 3-розрядний, індикатор секунд 3-розрядний, який відрізняється тим, що з метою формування в цифровій індикації регульованих по тривалості секундних інтервалів часу, що йдуть безперервно, він містить схему лічби секунд для порівняння, схему набору секундних інтервалів часу, схему порівняння набраних секунд із поточним часом, схему керування лічбою і набором секундних інтервалів часу, вихід якої з'єднаний зі схемою лічби секунд для порівняння і з входом схеми набору секундних інтервалів часу, причому зазначені вузли з'єднані з входами схеми порівняння набраних секунд із поточним часом 2 Часоформуючий пристрій за п 1, який відрізняється тим, що з метою цифрової індикації загального сумарного часу процедури дихання він додатково містить лічильник хвилин 2-розрядний і індикатор хвилин 2-розрядний Винахід відноситься до приладів і пристроїв лічби і формування часу, а також до області оздоровчих технологій і методик, і, зокрема, оздоровчого дихання на тренажері Фролова (Патент Рос Федерації №1790417 від 22 вересня 1999р) Методична інформація з теорії і практики оздоровчого дихання по методу Фролова міститься в матеріалі «Дыхательный тренажер Фролова в медицине и валеологии Информационно-методические материалы » Компания «Динамика», Новосибирск 1999 г Консультації Представник компанії «Динаміка» в Україні Гордієнко Л П Україна, 03194, м Киів-194, проспект 50 років Октября, 13-А, к 101 Тел/факс (044)475-14-75 Email Helen 27(a) newmail ru У ВІДПОВІДНОСТІ із зазначеною методикою процедури дихання використовуються ВІДОМІ класичні прилади і пристрої безперервної лічби часу зі стрілочною індикацією, ВІДЛІК і спостереження за часом по яких під час дихального процесу (вдихвидих) здійснюється по секундній стрілці, виділяючи при цьому повторювані секундні інтервали часу в поточному часі, причому зазначені інтервали часу у ВІДПОВІДНОСТІ з технологією дихання повинні поступово збільшуватися по тривалості по 1сек через 3 дні занять Таким чином, лічба і спостереження за часом дихання на фоні виконання фізіологи дихання є досить скрутними і не відповідають фізіологічним можливостям організму, що, природно, приводить до збою лічби часу і, тим самим, до порушення самої процедури дихання Найбільш близьким по технічному рішенню є пристрій для вимірювання часових інтервалів (Патент України №40629 МПК G04F10/04 від 15 08 2001 р) У даному патенті на спосіб і пристрій вимірювання часових інтервалів з використанням повторюваного процесу, не забезпечується методика процесу дихання, що вимагає формування повторюваних часових інтервалів з цифровою індикацією У запропонованому пристрої, з метою формування в цифровій індикації безперервно слідуючих, регульованих по тривалості секундних інтервалів часу, міститься схема управління лічбою і набором секундних інтервалів часу, вихід якої з'єднаний із входами лічильника секунд, схемою лічби секунд для порівняння і схемою набору секундних інтервалів часу, причому лічильник секунд з'єднаний з індикатором секунд, а виходи схеми лічби секунд для порівняння і схеми набору секундних інтервалів часу з'єднані з входами схеми порівняння набраних секунд з поточним часом, що 1 ю ю 57572 забезпечує організацію повторюваних секундних інтервалів часу Це дозволяє візуально спостерігати і керуватися цільносформованими, що повторюються в цифровій індикації, регульованими по тривалості секундними інтервалами часу, тим самим дотримувати технологічний процес дихання в точній ВІДПОВІДНОСТІ з методичними рекомендаціями Структурна схема часоформуючого пристрою зображена на кресленні (див фіг) Пристрій містить вузол управління 1, з'єднаний з генератором імпульсів кварцованих 2, лічильником хвилин 2-х розрядним 6, зі схемою набору секундних інтервалів часу 8, зі схемою порівняння набраних секунд із поточним часом 11, генератор імпульсів кварцованих 2, зв'язаний через дільник частоти 3 зі схемою керування лічбою і набором секундних інтервалів часу 4, що управляє лічильником секунд 3-х розрядним 5, схемою лічби секунд для порівняння 7, схемою набору секундних інтервалів часу 8, причому лічильник секунд 3-х розрядний з'єднаний з індикатором секунд 3-х розрядним 9, лічильник хвилин 2-х розрядний з'єднаний з індикатором хвилин 2-х розрядним 10 Схема лічби секунд для порівняння 7 і схема набору секундних інтервалів часу 8 навантажені на схему порівняння набраних секунд із поточним часом 11 Пристрій працюєтаким чином При підключенні напруги живлення і подачі на вузол управління 1 сигналу «СБРОС» всі елементи пристрою встановлюються в початковий стан У залежності від величини інтервалу часу в секун Комп'ютерна верстка Л Ціхановська дах, установлюємо швидкість набору секунд із частотою 0.5S чи 1/16S, потім у вузлі 4 здійснюємо набір секунд Після набору секунд із вузла управління 1 подаємо команду «ПУСК», по якій всі елементи пристрою, за винятком схеми набору секундних інтервалів часу 8, встановлюються в початковий стан, а потім починається лічба секунд у лічильнику секунд 5 і схемі лічби секунд для порівняння 7, а також ВІДЛІК поточного часу в лічильнику хвилин 6 Індикація секунд відображається на індикаторах вузла 9, а індикація хвилин - на індикаторах вузла 10 При досягненні в лічильнику секунд 5 числа секунд раніше набраних, схема порівняння 11 виробляє сигнал «УстО», що встановлює в початковий стан лічильник секунд 5, і схему лічби секунд 7 На цьому один цикл закінчується, а лічба секунд у лічильнику 5 і схемі лічби секунд 7 автоматично починається спочатку Лічильник хвилин 6 при цьому продовжує відраховувати поточний час Таким чином запропонований часоформуючий пристрій дозволяє пацієнту під час проведення процедури оздоровчого дихання мати перед собою в цифровій індикації просту і доступну для розуміння інформацію в безперервно слідуючих секундних інтервалах часу, і зосередити усю свою увагу тільки на фізичному процесі дихання Це дозволить у ВІДПОВІДНОСТІ з методикою точно дотримувати режимні характеристики процедур, що різко підвищить ефективність оздоровчого процесу Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
