Пристрій для визначення кількості рідини в посудині

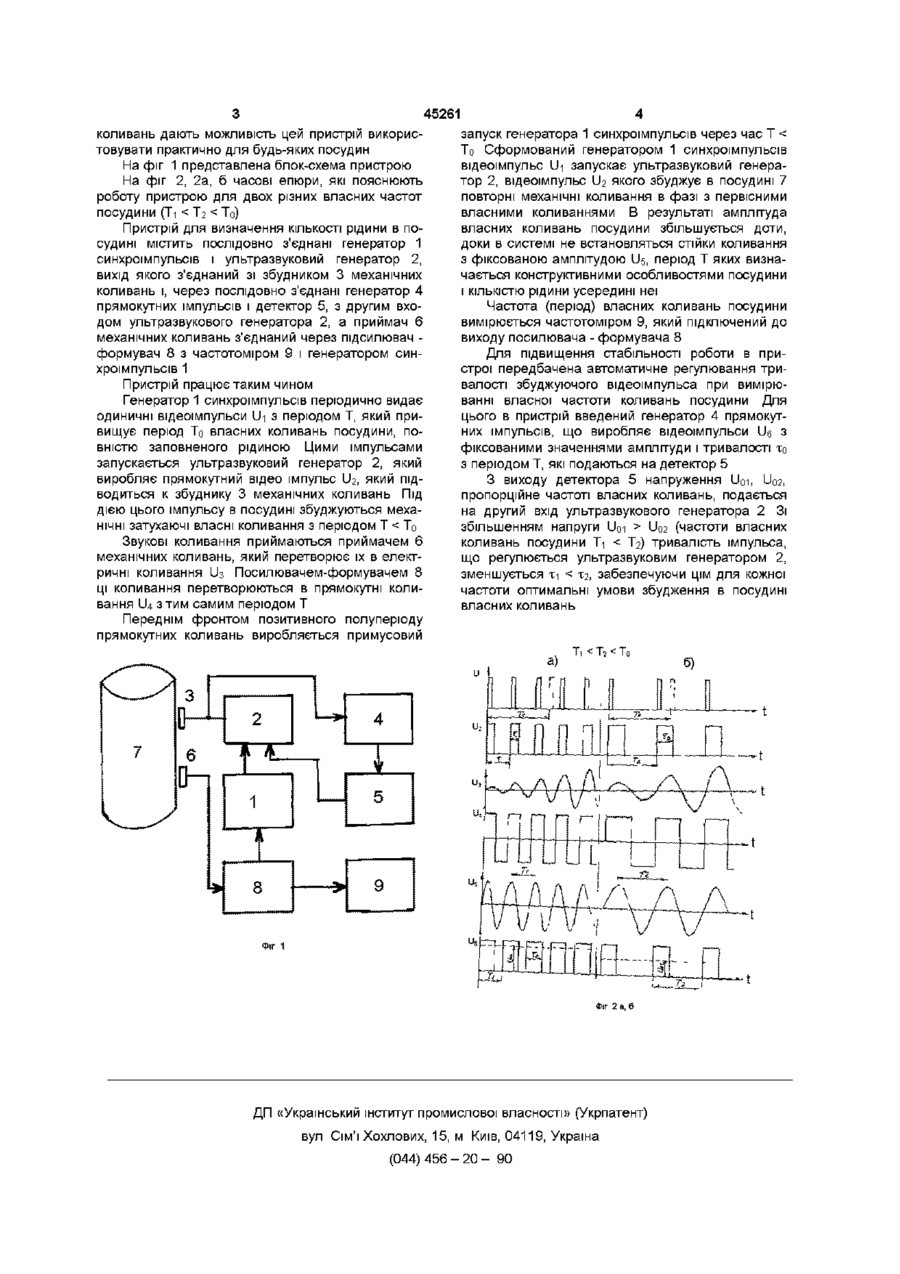

Пристрій для вимірювання КІЛЬКОСТІ рідини в посудині, що містить збудник механічних коливань, ультразвуковий генератор, генератор син хроімпульсів, підсилювач-формувач і детектор, який відрізняється тим, що в нього введені генератор прямокутних імпульсів, частотомір і приймач механічних коливань, з'єднаний через підсилювачформувач з частотоміром і генератором синхроімпульсів, вихід якого з'єднаний з першим входом ультразвукового генератора, вихід якого з'єднаний зі збудником механічних коливань і через послідовно з'єднані генератор прямокутних імпульсів і детектор з'єднаний з другим входом ультразвукового генератора Винахід відноситься до області контрольновимірювальної техніки і може бути використаний для контролю КІЛЬКОСТІ рідини і газу в двохфазних середовищах Відомим Є пристрій для вимірювання концентрації газової фази, як однієї з компонент двохфазного середовища, що містить повний циліндричний п'єзоелектричний датчик, підключений через резистор к ультразвуковому генератору, вимірювач часових інтервалів і генератор синхроімпульсів, з'єднаний з ультразвуковим генератором і вимірювачем часових інтервалів (см А с №427641, М Кл G01N 29/02, Бюл №17, 1974р) Найбільш близьким технічним рішенням за призначенням, технічній суті і досягнутому результату є обраний як прототип пристрій для вимірювання концентрації газової фази в двохфазних середовищах, яке містить послідовно з'єднані генератор синхроімпульсів, додаткову схему антизбіпв, ультразвуковий генератор, резистор, смуговий підсилювач - формувач, диференцюючий ланцюжок, схему антизбіпв, лічильник і вимірювач часових інтервалів (см Ас № 991284, М Кл G01N 29/00, Бюл № 3, 1983р ) Аналог і прототип мають такі недоліки складність конструкції, яка містить велику КІЛЬ для різноманітних типів посудин В основу винаходу поставлена задача спрощення пристрою, підвищення стабільності вимірювання і поширення області використання Задача, що поставлена, досягається тим, що в пристрій для визначення концентрації газової фази в двохфазних середовищах, який містить збудник механічних коливань, ультразвуковий генератор, генератор синхроімпульсів, посилювач формувач і детектор, введений генератор прямокутних імпульсів, частотомір і приймач механічних коливань, з'єднаний через підсилювач - формувач з частотоміром і генератором синхроімпульсів, вихід якого з'єднаний з першим входом ультразвукового генератора, вихід якого з'єднаний зі збудником механічних коливань і через послідовно з'єднані генератор прямокутних імпульсів і детектор з'єднаний з другим входом ультразвукового генератора КІСТЬ блоків, низька стабільність вимірювань, що обумовлена відсутністю автоматичної підстройки тривалості збуджуючого сигналу, обмежена можливість використання пристрою Таким чином, удосконалення дає можливість з відомого рішення виключити дві схеми антизбіпв, диференцюючий ланцюжок, резистор, формувач блокуючого імпульса, вимірювач часових інтервалів і лічильник імпульсів і цим значно спростити пристрій Введення генератора прямокутних імпульсів дозволяє автоматично регулювати тривалість збуджуючого відеоімпульсе при змінюванні частоти власних коливань посудин, і створюючи при цьому оптимальні вимоги збудження посудини, підвищити стабільність роботи пристрою Використання збудника і приймача механічних (О ю 45261 коливань дають можливість цей пристрій використовувати практично для будь-яких посудин На фіг 1 представлена блок-схема пристрою На фіг 2, 2а, б часові епюри, які пояснюють роботу пристрою для двох різних власних частот посудини (Ті < Тг < То) Пристрій для визначення КІЛЬКОСТІ рідини в посудині містить послідовно з'єднані генератор 1 синхроімпульсів і ультразвуковий генератор 2, вихід якого з'єднаний зі збудником 3 механічних коливань і, через послідовно з'єднані генератор 4 прямокутних імпульсів і детектор 5, з другим входом ультразвукового генератора 2, а приймач 6 механічних коливань з'єднаний через підсилювач формувач 8 з частотоміром 9 і генератором синхроімпульсів 1 Пристрій працює таким чином Генератор 1 синхроімпульсів періодично видає одиничні відеоімпульси Ui з періодом Т, який привищує період То власних коливань посудини, повністю заповненого рідиною Цими імпульсами запускається ультразвуковий генератор 2, який виробляє прямокутний відео імпульс ІІ2, який підводиться к збуднику 3 механічних коливань Під дією цього імпульсу в посудині збуджуються механічні затухаючі власні коливання з періодом Т < То Звукові коливання приймаються приймачем 6 механічних коливань, який перетворює їх в електричні коливання ІІз Посилювачем-формувачем 8 ці коливання перетворюються в прямокутні коливання ІЦ з тим самим періодом Т Переднім фронтом позитивного полуперюду прямокутних коливань виробляється примусовий запуск генератора 1 синхроімпульсів через час Т U02 (частоти власних коливань посудини Ті < Тг) тривалість імпульса, що регулюється ультразвуковим генератором 2, зменшується ті < Х2, забезпечуючи цім для кожної частоти оптимальні умови збудження в посудині власних коливань Ті < Т, < Т Фіг 1 ФІГ 2 а, б ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
