Резистивний генераторний датчик
Номер патенту: 57679
Опубліковано: 10.03.2011
Автори: Ліщинська Людмила Броніславівна, Барабан Марія Володимирівна, Фурса Світлана Євгеніївна, Філинюк Микола Антонович, Рожкова Яна Сергіївна
Формула / Реферат
Резистивний генераторний датчик, що містить резистивний первинний вимірювальний перетворювач, підключений паралельно до транзисторної схеми, який відрізняється тим, що введено другий резистивний первинний перетворювач імітансу, підключений паралельно до першого, три резистори, перший, другий, тертій та четвертий конденсатори, шину живлення, загальну шину, причому як транзистор використаний одноперехідний транзистор, емітер якого з'єднано з першим виводом першого резистора та першим виводом першого резистивного первинного перетворювача імітансу, другий вивід першого резистора зв'язаний з другим виводом другого резистора та джерелом живлення, перший вивід другого резистора з'єднано з другою базою транзистора, перша база якого приєднана до першого виводу третього резистора, другий вивід якого з'єднаний з першим виводом другого резистивного первинного вимірювального перетворювача та першим виводом четвертого конденсатора, другий вивід другого резистивного первинного вимірювального перетворювача та другий вивід четвертого конденсатора приєднані до загальної шини, другий вивід першого резистивного первинного вимірювального перетворювача підключений до першого виводу третього конденсатора, другий вивід якого з'єднаний з загальною шиною, та другого виводу другого конденсатора, перший вивід якого приєднаний до другого виводу першого конденсатора, перший вивід якого приєднано до антени.
Текст

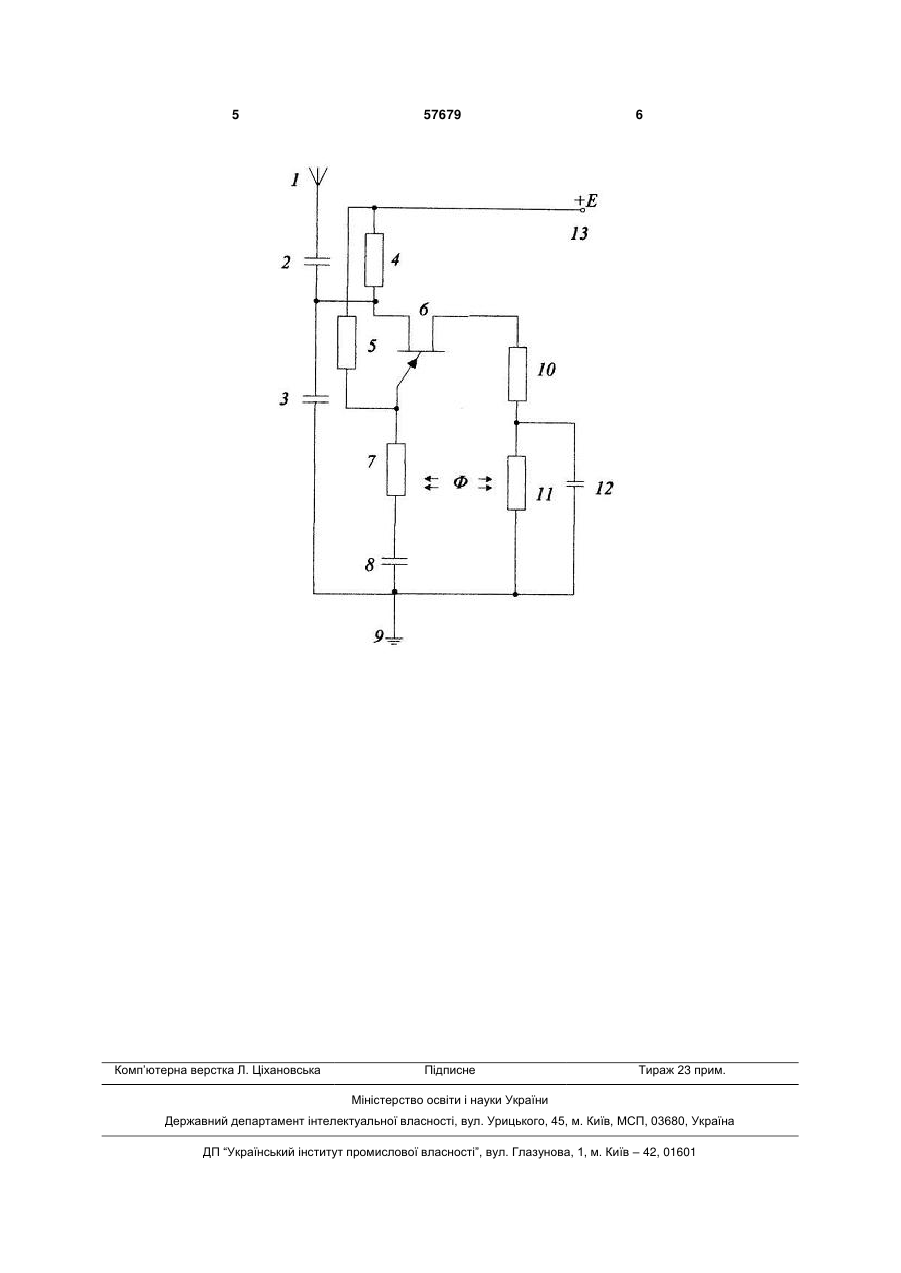

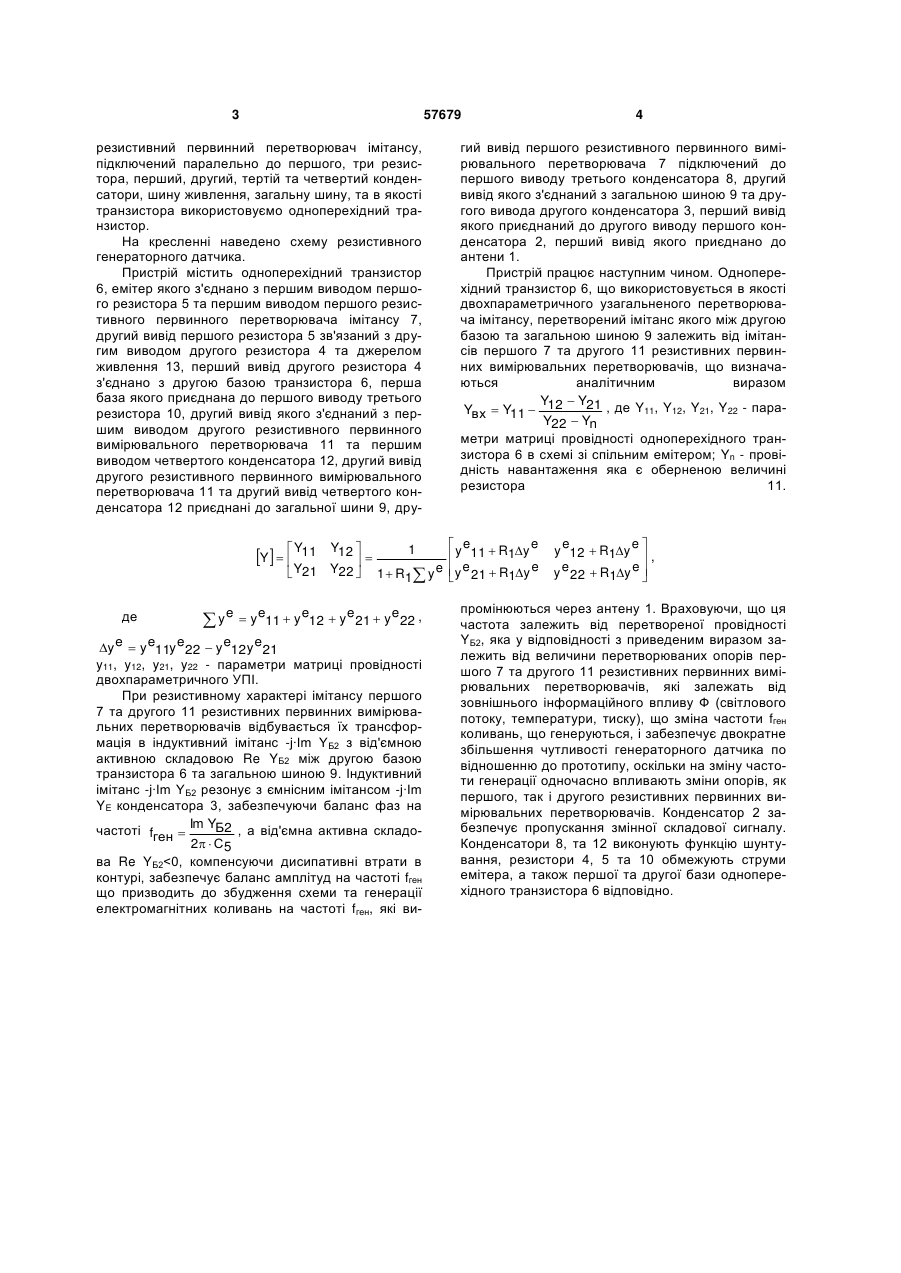

Резистивний генераторний датчик, що містить резистивний первинний вимірювальний перетворювач, підключений паралельно до транзисторної схеми, який відрізняється тим, що введено другий резистивний первинний перетворювач імітансу, підключений паралельно до першого, три резистори, перший, другий, тертій та четвертий конденсатори, шину живлення, загальну шину, причому як транзистор використаний одноперехідний транзистор, емітер якого з'єднано з першим виводом першого резистора та першим виводом U 2 (19) 1 3 57679 резистивний первинний перетворювач імітансу, підключений паралельно до першого, три резистора, перший, другий, тертій та четвертий конденсатори, шину живлення, загальну шину, та в якості транзистора використовуємо одноперехідний транзистор. На кресленні наведено схему резистивного генераторного датчика. Пристрій містить одноперехідний транзистор 6, емітер якого з'єднано з першим виводом першого резистора 5 та першим виводом першого резистивного первинного перетворювача імітансу 7, другий вивід першого резистора 5 зв'язаний з другим виводом другого резистора 4 та джерелом живлення 13, перший вивід другого резистора 4 з'єднано з другою базою транзистора 6, перша база якого приєднана до першого виводу третього резистора 10, другий вивід якого з'єднаний з першим виводом другого резистивного первинного вимірювального перетворювача 11 та першим виводом четвертого конденсатора 12, другий вивід другого резистивного первинного вимірювального перетворювача 11 та другий вивід четвертого конденсатора 12 приєднані до загальної шини 9, дру Y Y11 Y12 1 e Y21 Y22 1 R 1 y де y e y e11 y e12 y e21 y e22 , y e y e11y e22 y e12 y e21 y11, y12, y21, y22 - параметри матриці провідності двохпараметричного УПІ. При резистивному характері імітансу першого 7 та другого 11 резистивних первинних вимірювальних перетворювачів відбувається їх трансформація в індуктивний імітанс -j∙Im YБ2 з від'ємною активною складовою Re YБ2 між другою базою транзистора 6 та загальною шиною 9. Індуктивний імітанс -j∙Im YБ2 резонує з ємнісним імітансом -j∙Im YE конденсатора 3, забезпечуючи баланс фаз на Im YБ2 частоті fген , а від'ємна активна складо2 С5 ва Re YБ2
ДивитисяДодаткова інформація
Назва патенту англійськоюResistive self-generating transducer
Автори англійськоюLischynska Liudmyla Bronislavivna, Rozhkova Yana Serhiivna, Baraban Mariia Volodymyrivna, Fursa Svitlana Yevheniivna, Filyniuk Mykola Antonovych
Назва патенту російськоюРезистивный генераторный датчик
Автори російськоюЛищинская Людмила Брониславовна, Рожкова Яна Сергеевна, Барабан Мария Владимировна, Фурса Светлана Евгениевна, Филинюк Николай Антонович
МПК / Мітки
МПК: G01R 1/00, H01L 31/04, H01L 31/08
Мітки: датчик, резистивний, генераторний
Код посилання
<a href="https://ua.patents.su/3-57679-rezistivnijj-generatornijj-datchik.html" target="_blank" rel="follow" title="База патентів України">Резистивний генераторний датчик</a>
